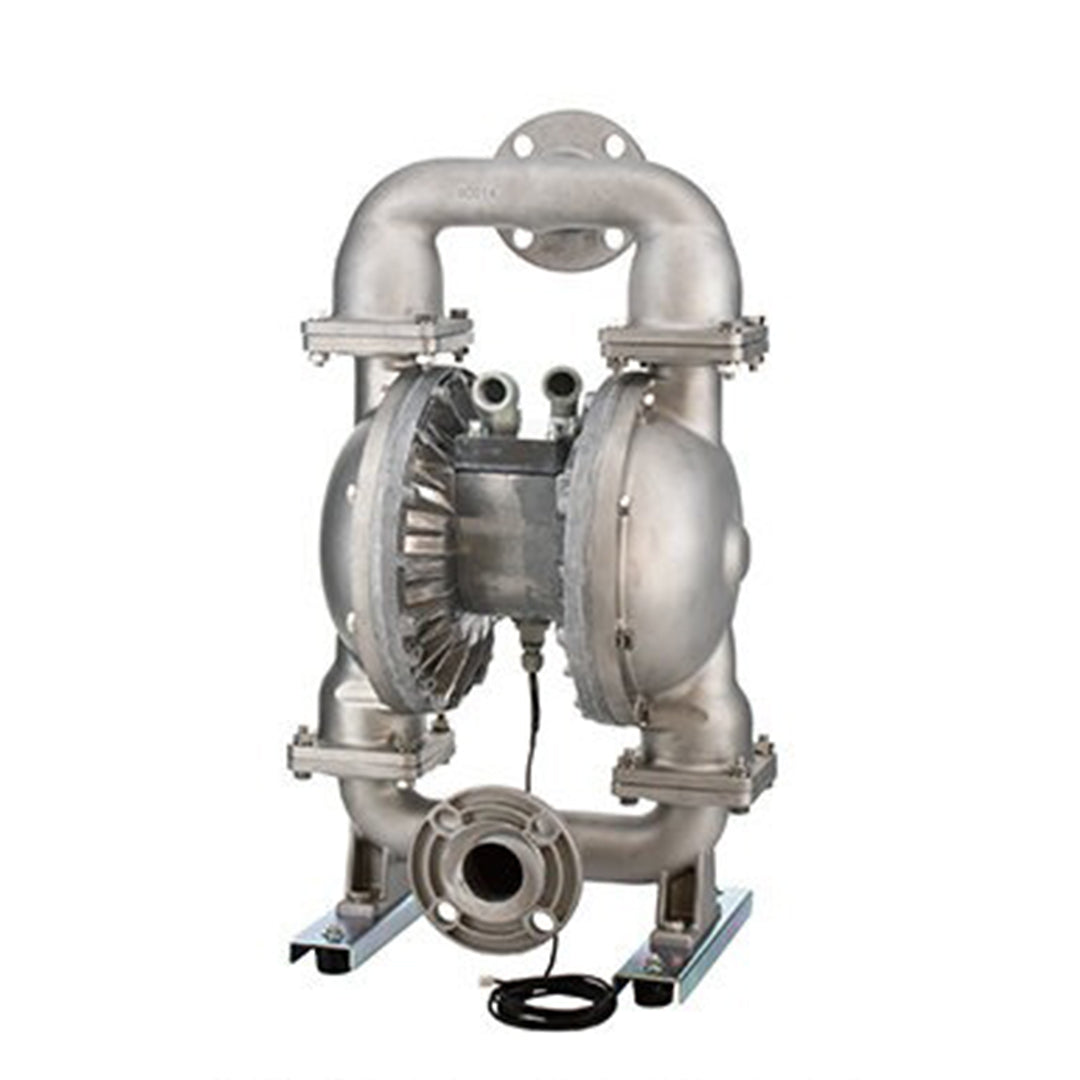

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSS-E

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSS-E

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
220,320.00 ฿
220,320.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-500BSS-E

โครงสร้างเรียบง่าย ดูแลรักษาง่าย! รุ่นนี้มาพร้อมเซ็นเซอร์ตรวจจับระยะใกล้แบบส่งสัญญาณความถี่สูงในตัว ปั๊มไดอะแฟรมทำงานโดยตรวจจับสัญญาณจากเซ็นเซอร์และควบคุมการสลับโซลินอยด์วาล์ว เป็นระบบดูดของเหลวด้วยตัวเองโดยสมบูรณ์ (Fully self-suction type) ไม่ต้องเติมน้ำ priming ล่วงหน้า

คุณสมบัติ

  • รุ่นควบคุมด้วยเซนเซอร์ พร้อมเซนเซอร์ตรวจจับความใกล้แบบส่งความถี่สูงในตัว ปั๊มรุ่นนี้ติดตั้งเซนเซอร์ตรวจจับภายในตัว ซึ่งสามารถตรวจจับจังหวะสิ้นสุดการเคลื่อนที่ (stroke end) ของไดอะแฟรมได้อย่างแม่นยำ เมื่อเซนเซอร์ตรวจพบ ระบบควบคุมของปั๊มจะทำการสั่งการให้โซลินอยด์วาล์วทำงาน ส่งผลให้ปั๊มทำงานต่อเนื่องโดยอัตโนมัติและมีประสิทธิภาพสูง

ขนาด

belt

ข้อมูลจำเพาะ

Body Material A: Aluminum
(ADC12/AC4C-T6)		 S: Stainless Steel
(SCS14)		 F: Cast Iron
(FC250)		 P: GF Polypropylene
(PP-GF)		 NEW! S-500 series
S: Stainless Steel
(SCS14)
Diaphragm Material
C: Neoprene
(CR)		 NDP-50BAC-E
(853181)		 NDP-50BSC-E
(853188)		 NDP-50BFC-E
(853195)		 NDP-50BPC-E
(853202)		 NDP-500BSC-E
(855435)
N: Buna N
(NBR)		 NDP-50BAN-E
(853177)		 NDP-50BSN-E
(853184)		 NDP-50BFN-E
(853191)		 NDP-50BPN-E
(853198)		 NDP-500BSN-E
(855436)
E: EPDM NDP-50BAE-E
(853182)		 NDP-50BSE-E
(853189)		 NDP-50BPE-E
(853196)		 NDP-50BPE-E
(853203)		 NDP-500BSE-E
(855437)
V: Viton(R)
(FKM)		 NDP-50BAV-E
(853180)		 NDP-50BSV-E
(853187)		 NDP-50BFV-E
(853194)		 NDP-50BPV-E
(853201)		 NDP-500BSV-E
(855438)
T: PTFE NDP-50BAT-E
(853179)		 NDP-50BST-E
(853186)		 NDP-50BFT-E
(853193)		 NDP-50BPT-E
(853200)		 NDP-500BST-E
(855439)
H: Hytrel(R)
(TPEE)		 NDP-50BAH-E
(853178)		 NDP-50BSH-E
(853185)		 NDP-50BFH-E
(853192)		 NDP-50BPH-E
(853199)		 NDP-500BSH-E
(855440)
S: Santoprene(R)
(TPO)		 NDP-50BAS-E
(853183)		 NDP-50BSS-E
(853190)		 NDP-50BFS-E
(853197)		 NDP-50BPS-E
(853204)		 NDP-500BSS-E
(855441)
Wetted Parts Material
Ball Valve Same as the diaphragm material Same as the
diaphragm material
Valve Seat NDP-50BAT-E:
A5056
Others: Same as
the diaphragm
material		 NDP-50BST-E:
SUS316
Others: Same as
the
diaphragm
material		 NDP-50BFT-E:
SUS316
Others: Same as
the
diaphragm
material		 PP NDP-500BST-E:
SUS316
Others: Same as the
diaphragm material
Valve Stopper Same as the body material (integrated type) Same as the body
material (integrated
type)
Center Disk A5056 SUS316 SS400 PP-GF
SCS13 (Insert
material)		 SUS316

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 3" (80 mm)
Material
Connection		 Suction Port JIS flange
10K 80A equivalent		 Rc 3 JIS flange
10K 80A equivalent
Discharge Port
Air Connection Supply Port Rc 3/4 (Shared supply and exhaust port x 2) *1
Exhaust Port
Air Supply Pressure 0.2~0.7 MPa *2
Maximum Discharge Pressure 0.7 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 3.8 L *3 Other diaphragm: 8.5 L *3
Maximum Flow Rate Fluorine resin diaphragm: 460 L/min *4
Other diaphragm: 650 L/min *4		 Fluorine resin
diaphragm: 430 L/min
*4
Other diaphragm:
610 L/min *4
Maximum Air Consumption 4500 L/min (ANR)
Maximum Size Solid Maximum 10 mm
Suction Head Lift NDP-80B□T-E: 3 m Others: 5 m
Net Weight 64.0 kg 101.0 kg 111.0 kg 63.0 kg

การใช้งานหลัก

  • สารหล่อลื่นแบบแห้ง (Mold Release Agent)
  • การเคลือบผิววัสดุ (Application of Coating Material)
  • การลำเลียงหมึกพิมพ์และสีผสม (Transfer of Inks and Pigments)
  • การหมุนเวียนและพ่นสารหล่อลื่น/การดูดน้ำเสียและน้ำมันเสียจากโรงงาน
  • การจ่ายสีไปยังเครื่องพ่นแบบโรล (Supply of Paint to Roll Coater)
  • การลำเลียงดินขาวและเคลือบแก้ว (Transfer of Clay and Glazes)
  • การจ่ายน้ำมัน น้ำหล่อเย็น สี ฯลฯ (Supplying Oil, Coolant Fluid, Paint, Etc.)
