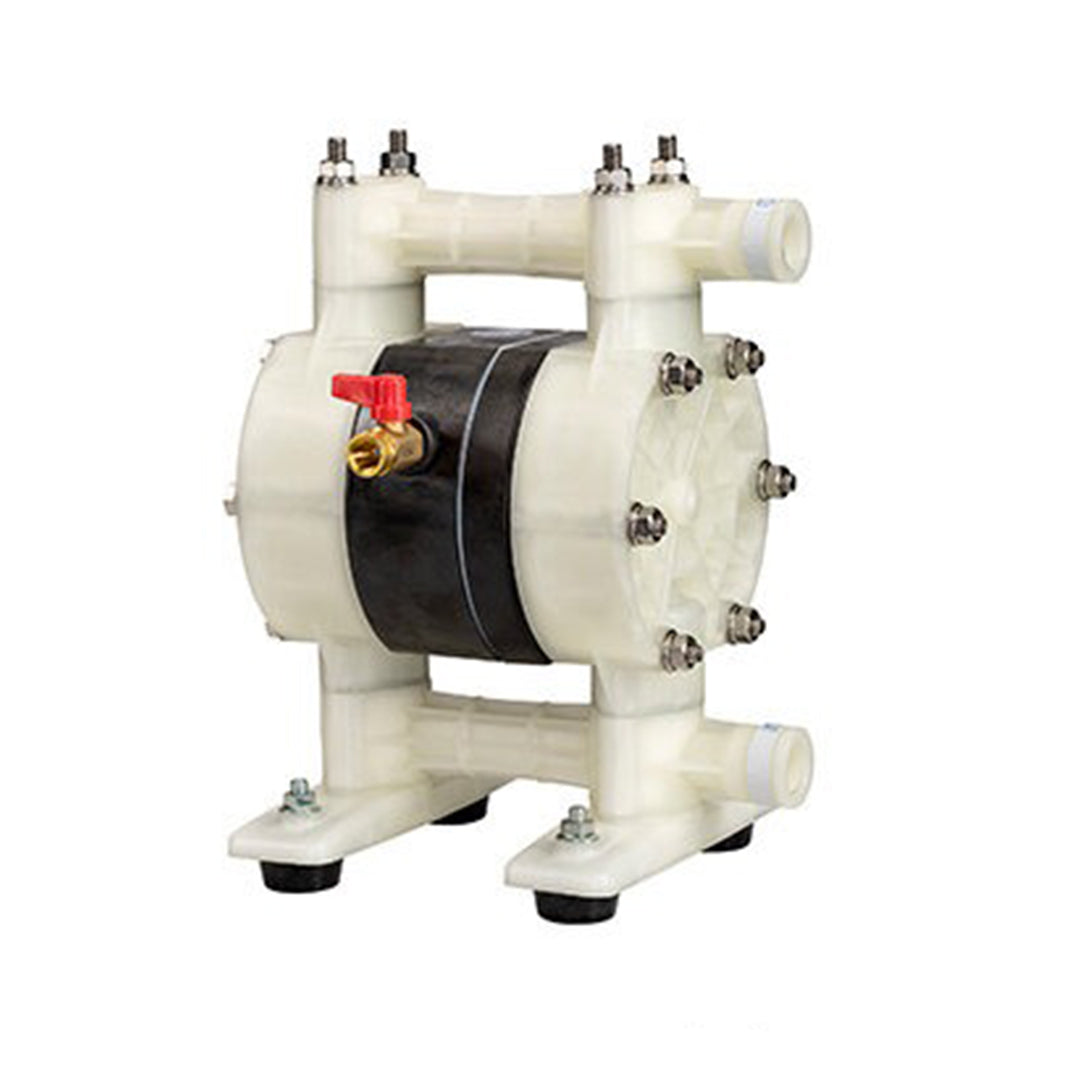

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FPT

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FPT

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
30,396.00 ฿
30,396.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FPT

ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่นนี้สามารถลำเลียงของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย ด้วยโครงสร้างที่เหมาะสำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด

ระบบดูดของเหลวอัตโนมัติเต็มประสิทธิภาพ (Fully Self-Suction Type) สามารถดูดของเหลวได้ทันทีโดยไม่ต้องไพรเมอร์ก่อนใช้งาน ทำให้การทำงานรวดเร็วและมีประสิทธิภาพ

ไม่มีชิ้นส่วนแบบเลื่อนในส่วนที่สัมผัสของเหลว (No Sliding Parts in Wetted Areas) ช่วยลดความเสี่ยงในการรั่วไหลของของเหลวจากการเสียดสีของซีล

คุณสมบัติ

  • วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองด้านจะทำหน้าที่กระตุ้นการทำงานของวาล์วลมหลักเมื่อถึงจุดสิ้นสุดของจังหวะลูกสูบ โดยออกแบบให้เป็นแบบแยกซ้ายและขวาอย่างอิสระ และไม่ใช้น้ำมันหล่อลื่น (Oil-Free) ด้วยการตัดการใช้ซีลแบบเคลื่อนไหว (Dynamic Seals) จึงช่วยลดการสึกหรอของชิ้นส่วนภายใน ทำให้มีความทนทานต่อการใช้งานสูง และช่วยให้ปั๊มทำงานได้อย่างเสถียรและต่อเนื่องในระยะยาว
  • วาล์วลม “C-Spool” ที่ออกแบบเฉพาะโดย Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมในส่วนกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องหล่อลื่นหรือบำรุงรักษาเป็นประจำ ภายในติดตั้งสปริงช่วยทำงานแบบ C-Spring ซึ่งช่วยลดปัญหาการหยุดทำงานกลางคันระหว่างการใช้งาน ทำให้ปั๊มสามารถทำงานได้อย่างราบรื่นและเสถียรต่อเนื่องตลอดเวลา

ขนาด

belt

ข้อมูลจำเพาะ

Body Material
A: Aluminum (ADC12) S: Stainless Steel (SCS14) P: GF Polypropylene (PP-GF) V: CF Kynar(R) (PVDF-CF)
Diaphragm Material
C: Neoprene (CR) NDP-15BAC
(851946)		 NDP-15BSC
(851958)		 NDP-15FPC
(851903)		 -
N: Buna N (NBR) NDP-15BAN
(851947)		 NDP-15BSN
(851959)		 NDP-15FPN
(851943)		 -
T: PTFE NDP-15BAT
(851945)		 NDP-15BST
(851957)		 NDP-15FPT
(851698)		 NDP-15FVT
(852141)
H: Hytrel(R) (TPEE) NDP-15BAH
(851948)		 NDP-15BSH
(851960)		 NDP-15FPH
(851905)		 -
S: Santoprene(R) (TPO) NDP-15BAS
(852680)		 NDP-15BSS
(852681)		 NDP-15FPS
(852683)		 -
H/T: Hytrel(R) (TPEE) NDP-15BAH/T
(853022)		 NDP-15BSH/T
(853023)		 - -
Wetted Parts Material
Ball Valve NDP-15BOH/T: PTFE
Others: Same as the diaphragm material		 - -
Flat Valve - - PTFE
Valve Seat A5056 SUS316 PP-GF PVDF-CF
Valve Stopper PA *1 SCS14 PP-GF PVDF-CF
Center Disk A5056 SUS316 PP-GF
SUS304
(Insert material)		 PVDF-CF
SUS304
(Insert material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 1/2"(15mm)
Material Connection Suction Port Rc1/2
Discharge Port Rc1/2
Air Connection Supply Port Rc1/4(W/air valve)
Exhaust Port Rc3/8 (Silencer built-in) *2
Air Supply Pressure 0.2~0.7 Mpa *3
Maximum Discharge Pressure 0.7MPa
Water Discharge/Cycle 70 mL *4
Maximum Flow Rate 50L/min *5 45L/min *5
Maximum Air Consumption 450 L/min 350 L/min
Maximum Size Solid Maximum 1 mm *6
Suction Head Lift 1m
Net Weight 4.1 kg 6.3 kg 3.5 kg 4.3 kg

การใช้งานหลัก

  • การหมุนเวียนสารเคลือบแม่พิมพ์ (Mold Release Agent)
  • การสูบของเหลวจากหัวพ่น, น้ำเสียจากโรงงาน และน้ำมันเสีย
  • การลำเลียงของเหลวไวไฟในพื้นที่ป้องกันการระเบิด
  • การจ่ายสีไปยังเครื่องเคลือบแบบลูกกลิ้ง (Roll Coater)
  • การระบายน้ำจากโรงไฟฟ้า
  • การเก็บรวบรวมของเสียในระหว่างทำความสะอาดท่อและถัง
  • การลำเลียงเชื้อเพลิงในพื้นที่กันระเบิด
  • การลำเลียงดินเหนียวและน้ำยาเคลือบเซรามิก (Clay and Glazes)
  • การลำเลียงส่วนผสมและวัตถุดิบในอุตสาหกรรมอาหาร
  • การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย
  • การจ่ายน้ำมัน, ของเหลวหล่อเย็น, สี ฯลฯ
  • การลำเลียงผงแห้งที่ไม่มีน้ำ (Anhydrous Powder)

เอกสารข้อมูล

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-15FPT Data sheet
