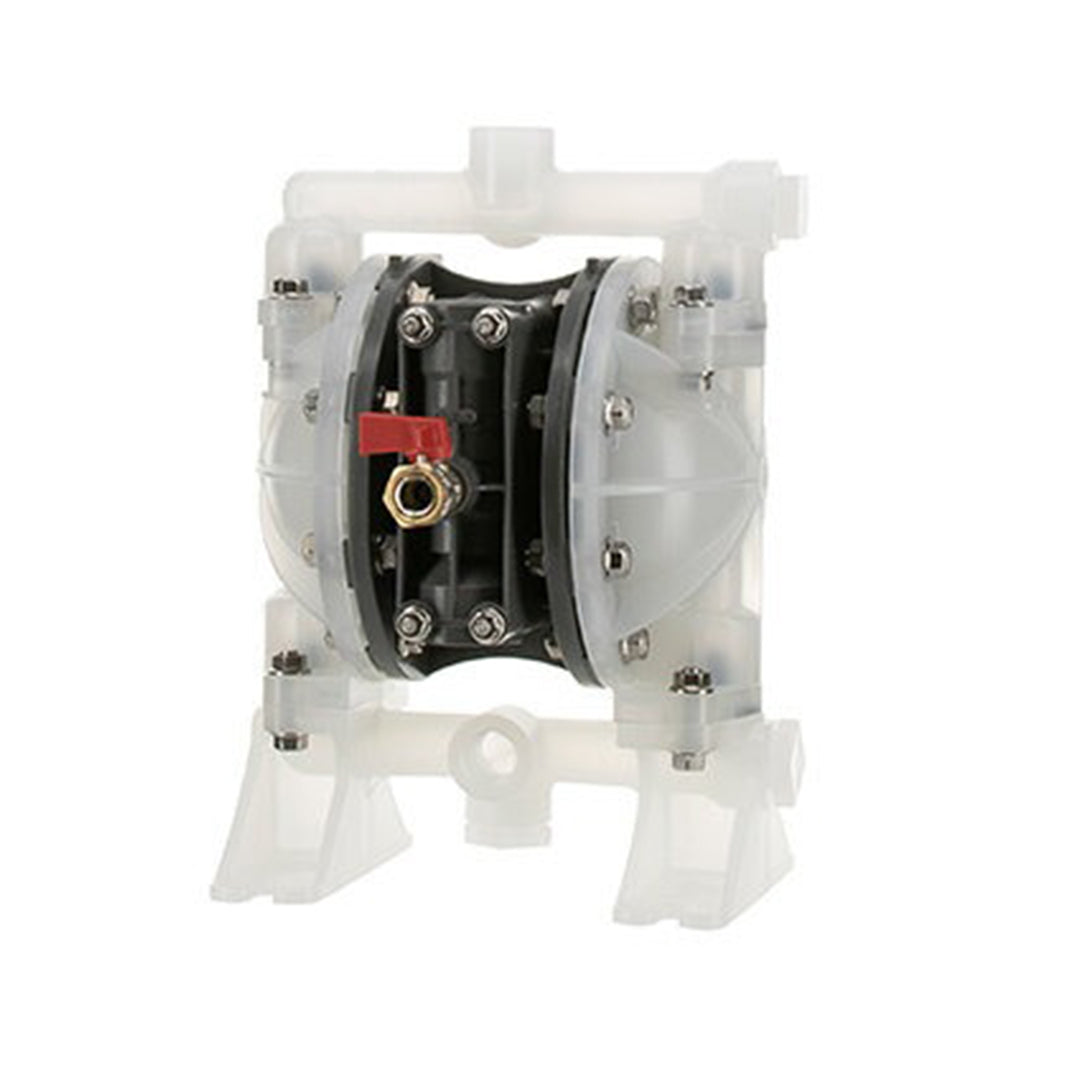

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code G15PT00
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code G15PT00
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code G15PT00
ปั๊มไดอะแฟรมรุ่น G15 สามารถรองรับของเหลวได้หลากหลายประเภท ตั้งแต่ของเหลวที่มีฤทธิ์กัดกร่อนสูงไปจนถึงของเหลวที่มีความหนืดสูง มาพร้อมกับอัตราการไหลสูงสุด 60 ลิตรต่อนาที แม้จะมีขนาดกะทัดรัด แต่ด้วยการออกแบบแผ่นไดอะแฟรมรูปแบบใหม่ ทำให้อัตราการไหลเพิ่มขึ้นประมาณ 20% เมื่อเทียบกับปั๊มที่มีขนาดพอร์ตเท่ากัน สามารถดูดของเหลวจากถังได้อย่างมีประสิทธิภาพด้วยระบบ self-suction โดยไม่จำเป็นต้องไพรเมอร์ก่อนการใช้งาน โครงสร้างของปั๊มถูกออกแบบให้ปลอดภัยโดยไม่ต้องใช้มาตรการป้องกันการระเบิด (non-explosion proof) ทำให้สามารถใช้งานได้ในทุกสถานที่ เพียงเปิด-ปิดวาล์ว ก็สามารถควบคุมการไหลหรือหยุดจ่ายน้ำได้อย่างง่ายดายและปลอดภัย
คุณสมบัติ
คุณสมบัติ
- ขนาดกะทัดรัด แต่ให้อัตราการไหลสูง มาพร้อมแผ่นไดอะแฟรมดีไซน์ใหม่ เพิ่มประสิทธิภาพการไหลของของเหลวอย่างเหนือชั้น
- การทำงานเสถียร ใช้กลไกสวิตช์แบบใหม่ S-Spool ซึ่งเป็นวาล์วลมประสิทธิภาพสูงและเชื่อถือได้ ช่วยลดความเสี่ยงที่ปั๊มจะหยุดทำงานกะทันหัน (Stalling) ได้อย่างมีประสิทธิภาพ
- ดีไซน์กะทัดรัด มีขนาดเล็กกว่ารุ่น NDP-15 ที่มีขนาดพอร์ตเท่ากัน เหมาะสำหรับติดตั้งกับเครื่องจักรหรืออุปกรณ์ต่าง ๆ ได้อย่างลงตัว
- ติดตั้งได้อย่างอิสระสูง สามารถเชื่อมต่อท่อเข้า/ออกได้ 4 ทิศทาง โดยสามารถปรับทิศทางการเชื่อมต่อของเหลวได้อย่างอิสระ เพียงเปลี่ยนตำแหน่งการติดตั้งปลั๊ก (ตำแหน่งตรงกลางเป็นค่ามาตรฐาน) ช่วยให้ติดตั้งได้อย่างยืดหยุ่นตามลักษณะหน้างาน
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | ||||
|---|---|---|---|---|
| A: Aluminum (ADC12) | S: Stainless Steel (SCS14) | P: Polypropylene (PP) | V: Kynar(R) (PVDF) | |
| Diaphragm Material | ||||
| N: Buna N (NBR) | G15AN00 (854693) |
G15SN00 (854705) |
G15PN00 (854980) |
- |
| T: PTFE | G15AT00 (854694) |
G15ST00 (854706) |
G15PT00 (854914) |
G15VT00 (854982) |
| H: Hytrel(R) (TPEE) | G15AH00 (854695) |
G15SH00 (854707) |
G15PH00 (854978) |
G15VH00 (854984) |
| S: Santoprene(R) (TPO) | G15AS00 (854696) |
G15SS00 (854708) |
G15PS00 (854915) |
G15VS00 (854983) |
| Wetted Parts Material | ||||
| Ball Valve | Same as the diaphragm material | |||
| Valve Seat | A5056 | SUS316 | PP | PVDF |
| Valve Stopper | ADC12 | SCS14 | PP | PVDF |
| Center Disk | A5056 | SCS14 | PP (Insert material) |
PVDF (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 1/2"(15mm) | ||||
| Material Connection | Suction Port | Rc1/2 | |||
| Discharge Port | Rc1/2 | ||||
| Air Connection | Supply Port | Rc 1/4 (W/air valve) | |||
| Exhaust Port | Rc 3/8 (W/silencer) | ||||
| Air Supply Pressure | 0.2 ~ 0.7Mpa *1 | ||||
| Maximum Discharge Pressure | 0.7Mpa | ||||
| Water Discharge/Cycle | G15AN:170mL *2 Others: 160 mL *2 |
150mL *2 | 190mL *2 | ||
| Maximum Flow Rate | G15AN: 60L/min *3 Others: 58L/min *3 |
56L/min *3 | 62L/min *3 | ||
| Maximum Air Consumption | G15AT: 510 L/min (ANR) Others: 520 L/min (ANR) |
510L/min (ANR) | 700L/min (ANR) | ||
| Maximum Size Solid | Maximum 1 mm | ||||
| Suction Head Lift | 2m | ||||
| Net Weight | 5.4 kg | 8.2 kg | 2.6 kg | 3.5 kg | |
การใช้งานหลัก
การใช้งานหลัก
- แอลกอฮอล์ / เอทานอล
- น้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
- จ่ายสีให้กับเครื่องเคลือบแบบโรล (Roll Coater)
- เก็บรวบรวมน้ำมันตัดกลึง
- ขนถ่ายน้ำบริสุทธิ์และสารเคมี
- การจ่ายกาวหรือสารยึดติด
- การพ่นเคลือบเงา
- ติดตั้งร่วมกับเครื่องจักร
- ขนส่งหมึกพิมพ์และเม็ดสี ฯลฯ
