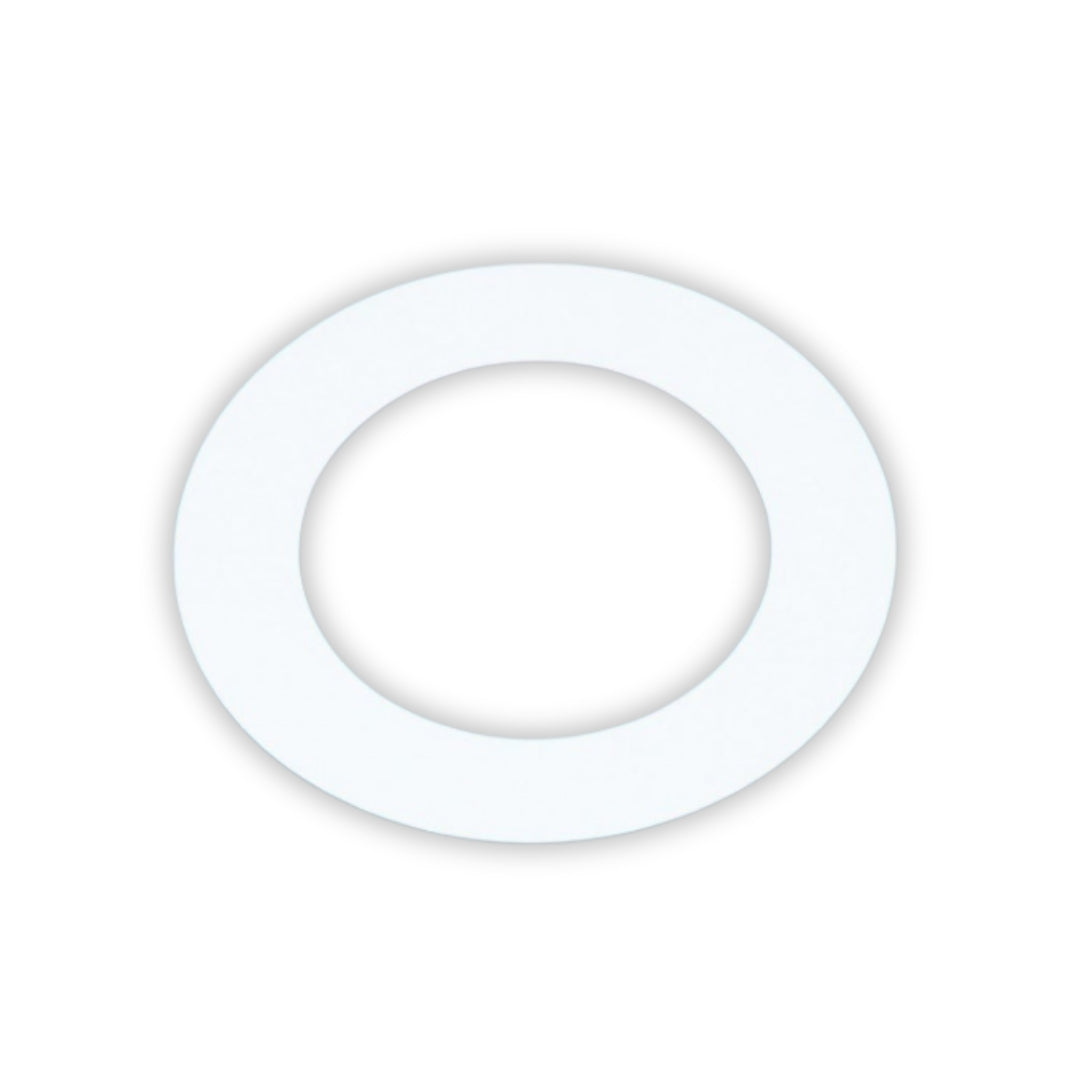

ปะเก็น Gaskets TOMBO CLINSIL Next code 9096-SGM 1.0 t x φ1380

Semi-Metallic Gaskets เป็นปะเก็นที่ผสมผสานโลหะกับวัสดุอโลหะ เช่น Expanded Graphite ให้ความแข็งแรงและประสิทธิภาพการซีลที่สูงกว่า Sheet Gaskets เหมาะสำหรับงานอุณหภูมิและแรงดันสูง เช่น Heat Exchanger, Boiler และระบบท่ออุตสาหกรรมหนัก

คุณสมบัติ

• ทนความร้อนและแรงดันสูง
• คงรูปดีเมื่อถูกแรงขัน
• ซีลแน่นแม้ในสภาวะเปลี่ยนแปลง
• อายุการใช้งานยาว

ข้อมูลจำเพาะ

• โครงสร้าง: โลหะ + วัสดุซีล (เช่น Expanded Graphite)
• ประเภท: Spiral Wound, Kammprofile, Metal Jacketed
• อุณหภูมิใช้งาน: สูงสุด ~800°C (Non-oxidizing)
• ความดันใช้งาน: สูงถึงประมาณ 5.2 MPa
• มาตรฐาน: ASME B16.20, JIS, JPI

ข้อมูลทางเทคนิค

• Gasket factor (m): คงที่อยู่ที่ 2.50 ในทุกระดับความหนา
• Min. design seating stress (y): คงที่อยู่ที่ 19.6 N/mm
• Min. seating stress : ของเหลวจำพวกน้ำและน้ำมันใช้ 19.6 N/mm และก๊าซใช้ 39.2 N/mm
• Allowable seating stress: 117.6 N/mm

เอกสารข้อมูล

ปะเก็น Gaskets TOMBO CLINSIL Next code 9096-SGM 1.0 t x φ1380 Data sheet
