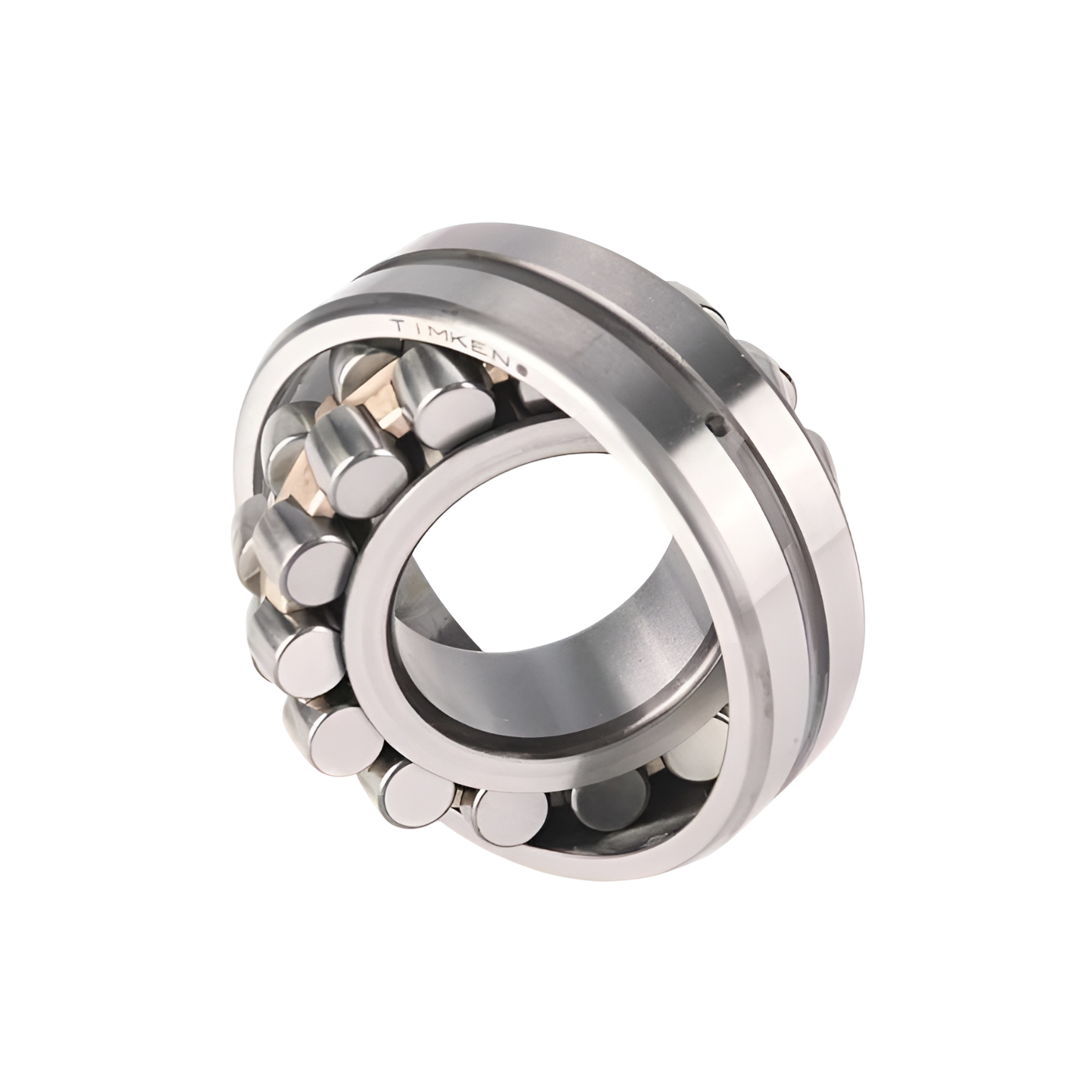

ตลับลูกปืน TIMKEN 240/560 YMB
ตลับลูกปืน TIMKEN 240/560 YMB
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
433,103.12 ฿
ราคาปกติ
ราคาโปรโมชัน
433,103.12 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน TIMKEN 240/560 YMB
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็น ตลับลูกปืนลูกกลิ้งทรงกลม (Spherical Roller Bearings) ที่ออกแบบมาเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกัน
- โครงสร้างแบบลูกกลิ้งทรงกระบอกคู่ในร่องโค้ง ช่วยให้รองรับการเอียงของเพลาได้เอง และลดแรงเค้นภายในตลับลูกปืน
- ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการชุบแข็งและควบคุมคุณภาพมาตรฐาน ทำให้มีอายุการใช้งานยาวนาน
- ลดแรงเสียดทานและเพิ่มความเสถียรของการหมุน แม้ในสภาพการทำงานที่มีโหลดไม่สม่ำเสมอ
การติดตั้ง
- ติดตั้งได้ง่าย โดยไม่จำเป็นต้องจัดแนวเพลาอย่างเข้มงวด เนื่องจากตัวตลับลูกปืนสามารถปรับตัวต่อการเอียงได้
- ควรตรวจสอบความสะอาดของพื้นที่ติดตั้งเพื่อป้องกันเศษโลหะหรือสิ่งสกปรกเข้าสู่ตลับลูกปืน
- การหล่อลื่นที่เหมาะสมช่วยรักษาประสิทธิภาพและยืดอายุการใช้งาน
- เหมาะสำหรับติดตั้งในระบบที่ต้องรองรับแรงรัศมีสูงและแรงแนวแกนพร้อมกัน
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมหนัก เช่น โรงไฟฟ้า เหมืองแร่ เครื่องจักรกลหนัก หรือระบบขับเคลื่อนขนาดใหญ่
- ใช้ในเพลาและชุดขับเคลื่อนที่ต้องการความเสถียรสูง และสามารถรองรับแรงไม่สมดุลหรือแรงกระแทกได้
- ลดแรงสั่นสะเทือนและเสียงรบกวนในระบบกลไก
- เพิ่มความน่าเชื่อถือและลดความถี่ในการบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขตลับลูกปืน (Bearing Part Number) | 240/560 |
| Bore (d) เส้นผ่านศูนย์กลางรูใน หน่วย มม. / นิ้ว | 560 / 22.0472 |
| O.D. (D) เส้นผ่านศูนย์กลางรอบนอก หน่วย มม. / นิ้ว | 820 / 32.2835 |
| Width (B) ความกว้าง หน่วย มม. / นิ้ว | 258 / 10.1575 |
| Dynamic (C) ค่าการรับน้ำหนักแบบไดนามิก kN / lbf | 7140 / 1600000 |
| Static (C₀) ค่าการรับน้ำหนักแบบสถิต kN / lbf | 14800 / 3330000 |
| ประเภทของรังลูกปืน (Cage Type) | YMB |
| Fillet Radius (R, Max.) รัศมีมุมโค้งสูงสุด หน่วย มม. / นิ้ว | 5 / 0.2 |
| Backing Diameter – Shaft (dₐ) เส้นผ่านศูนย์กลางรองรับ (เพลา) หน่วย มม. / นิ้ว | 617 / 24.3 |
| Backing Diameter – Housing (Dₐ) เส้นผ่านศูนย์กลางรองรับ (ตัวเรือน) หน่วย มม. / นิ้ว | 761 / 30.0 |
| ตัวประกอบโหลดแนวรัศมีสมมูล (Equivalent Radial Load Factors) Dynamic e | 0.28 |
| Dynamic เมื่อ Fₐ / Fᵣ ≤ e → X = 1, Y = Y | 2.42 |
| Dynamic เมื่อ Fₐ / Fᵣ > e → X = 0.67, Y = Y | 3.60 |
| Static (In All Cases) → Y₀ | 2.37 |
| Geometry Factor, Cg | 0.112 |
| Thermal Reference Speed (Oil) ความเร็วอ้างอิงทางความร้อนน้ำมัน RPM | 330 |
| Thermal Reference Speed Grease ความเร็วอ้างอิงทางความร้อน จาระบี RPM | 300 |
| Limiting Speed ความเร็วสูงสุดที่ใช้งานได้ RPM | 670 |
| น้ำหนัก (Weight) หน่วย กิโลกรัม (kg) / ปอนด์ (lbs) | 463.9 / 1020.6 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Spherical Roller Bearings |
| การออกแบบ | ลูกกลิ้งทรงทรงกระบอกสองแถว พร้อมร่องทรงโค้งช่วยให้สามารถปรับตัวกับเพลาที่เอียงได้ |
| การรับน้ำหนัก | รองรับแรงรัศมีสูงและแรงแกนสองทิศทางได้ดี |
| ความแข็งแรง | แข็งแรง ทนต่อสภาวะโหลดสูงและการทำงานหนักต่อเนื่อง |
| ความแม่นยำ | ให้ความเสถียรในการหมุนแม้เพลามีการเอียงเล็กน้อย ลดการสึกหรอของชิ้นส่วน |
| การติดตั้ง | สามารถติดตั้งได้ง่ายและสามารถปรับตำแหน่งเพลาได้บ้าง |
| การใช้งาน | ใช้ในเครื่องจักรหนัก เช่น อุตสาหกรรมเหมือง แร่ โลหะ ปิโตรเคมี และเครื่องจักรที่มีแรงรัศมีสูงและเพลาที่เอียงได้ |
| การบำรุงรักษา | ต้องมีการหล่อลื่นและตรวจสอบสม่ำเสมอเพื่อยืดอายุการใช้งาน |
