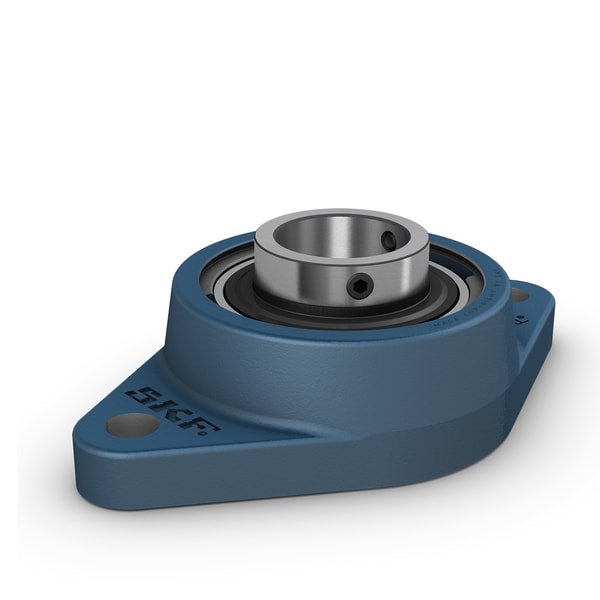

ตลับลูกปืน SKF FYTB 35 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
ตลับลูกปืน SKF FYTB 35 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
SKF
รายละเอียด ตลับลูกปืน SKF FYTB 35 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่
- รูใน 35 มิล , เซ็นเตอร์รู 130 มิล
- มีแผ่นกันฝุ่นพิเศษ 2 ชั้น ป้องกันฝุ่นและสิ่งแปลกปลอม
- กักเก็บจารบีได้ดี
- สำเร็จรูปพร้อมใช้งานทันที
ตลับลูกปืน SKF FYTB 35 TF พร้อมเสื้อแบบหน้าแปลนรูปไข่ ประกอบด้วย
- 🔴 เสื้อลูกปืนเบอร์ FYTB 507 M
- 🔴 ตลับลูกปืนเบอร์ YAR 207-2F
ขนาดเสื้อลูกปืน
d
35 mm
Bore diameter
d1
≈ 46.1 mm
Outer diameter inner ring
A
34.5 mm
Overall width
A1
13 mm
Flange width
A3
3.2 mm
Depth of centring recess
A5
24.5 mm
Width including end cover
B
42.9 mm
Width of inner ring
B4
6 mm
Distance from locking device side face to thread centre
Db1
88 mm
Top external diameter
Db2
96 mm
Base external diameter
Dc
88.9 mm
Centering diameter
H
156 mm
Overall height
J
130 mm
Distance between attachment bolts
L
96 mm
Overall length
N
14 mm
Diameter of attachment bolt hole
s1
25.4 mm
Distance from locking device side face to raceway centre
T
46.4 mm
Overall unit width
RG
1/4-28 UNF
Housing thread for grease fitting
R1
22 mm
Axial position of the housing thread
Rα
45 °
Angular position of the housing thread
DN
6.5 mm
Diameter of head sphere of grease fitting
SWN
7 mm
Hexagonal key size for the grease fitting
GN
1/4-28 SAE-LT
Thread of the grease fitting
J6
106 mm
Distance of dowel pins
J7
15 mm
Axial offset of dowel pins
N4
2 mm
Recommended diameter for dowel pins
น้ำหนัก
1.15 kg
