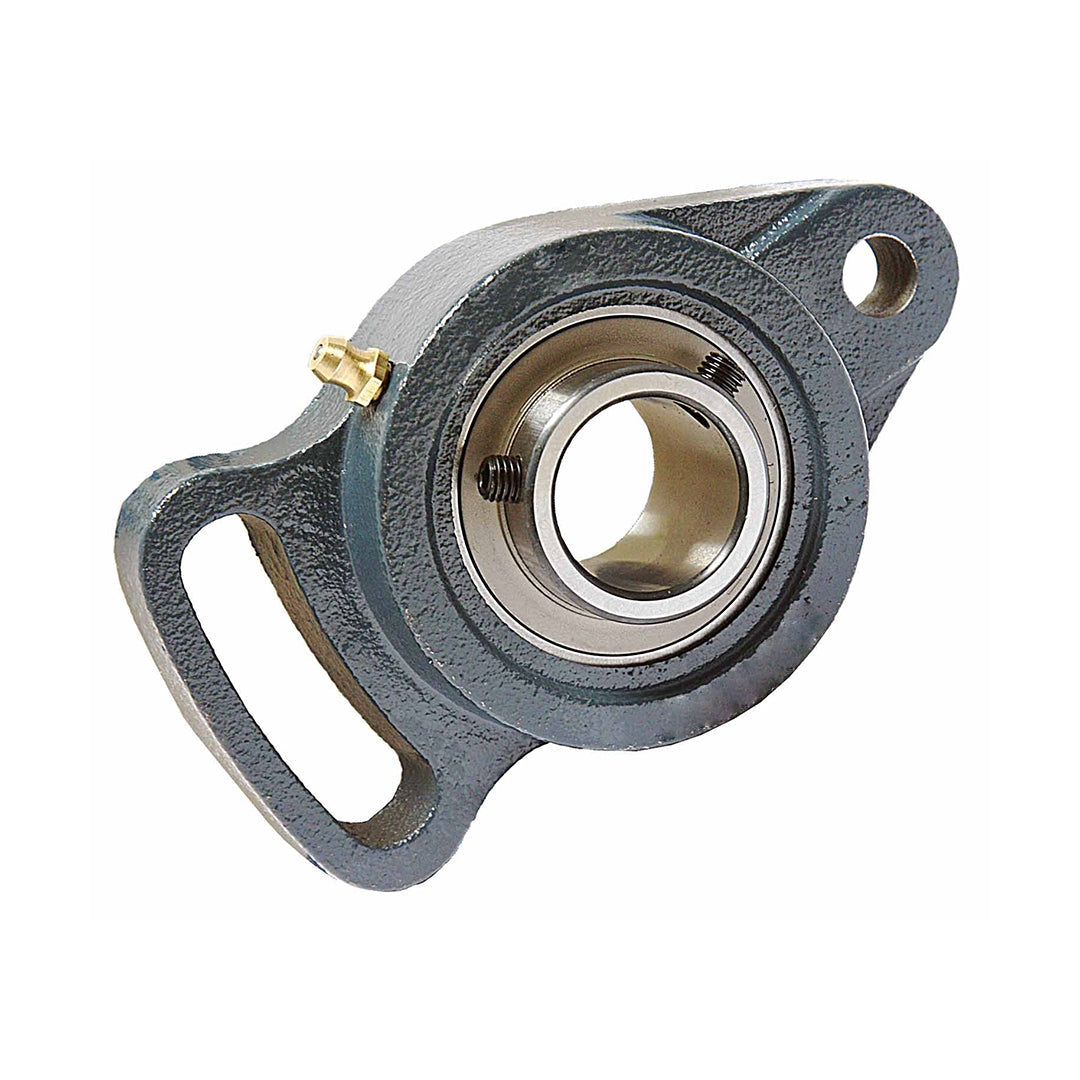

ตลับลูกปืน Pillow Block Bearings EDB code UCFA201

Pillow Block Bearings ซีรีส์ UCFA จาก EDB International เป็นตลับลูกปืนพร้อมตัวเรือนแบบ flanged pillow block ที่ออกแบบมาเพื่อรองรับเพลาหมุนในระบบลำเลียง เครื่องจักรอุตสาหกรรม และอุปกรณ์กลไกทั่วไป ด้วยโครงสร้างที่ประกอบด้วยลูกปืนเม็ดกลมร่องลึกติดตั้งในตัวเรือนเหล็กหล่อ พร้อม ฐานหน้าแปลนแบบ 2-Bolt ทำให้ติดตั้งและยึดกับโครงสร้างได้ง่าย เหมาะสำหรับรองรับแรงรัศมีเป็นหลักและแรงแนวแกนในระดับเล็กน้อย โดยซีรีส์นี้มีหลายขนาดให้เลือกตามความต้องการใช้งานตั้งแต่รูในประมาณ 12 mm ขึ้นไป พร้อมช่องเติมจาระบีและระบบซีลเพื่อช่วยยืดอายุการใช้งานในสภาพแวดล้อมทั่วไปของอุตสาหกรรมต่างๆ

คุณสมบัติ

• ตัวเรือนพร้อมหน้าแปลน 2-Bolt: ช่วยให้ติดตั้งง่ายและมั่นคงบนโครงสร้างหรือพื้นเครื่อง
• ลูกปืนร่องลึกแถวเดียว: รองรับแรงรัศมีหลักพร้อมแรงแนวแกนระดับเบา–ปานกลาง
• วัสดุแข็งแรง: ตัวเรือนเหล็กหล่อให้ความทนทานต่อแรงใช้งานและการสั่นสะเทือน
• ช่องเติมจาระบี: มีช่องสำหรับเติมจาระบีเพื่อการบำรุงรักษาและยืดอายุลูกปืน
• ตัวเลือกหลากหลายขนาด: ให้เลือกหลายรุ่นตามขนาดเพลาและแรงโหลดที่ใช้งานจริง

ข้อมูลจำเพาะ

• ช่วงขนาดรูใน (Bore, d): ประมาณ 12 mm และขนาดอื่น ๆ ตามรุ่น
• ฐานหน้าตัดและรูยึด: หน้าแปลนพร้อมรู Bolt Size M8 สำหรับยึดกับโครงสร้าง
• วัสดุ: ตัวเรือนทำจากเหล็กหล่อแข็งแรง ส่วนลูกปืนด้านในเป็นเหล็ก bearing steel คุณภาพสูง
• การใช้งาน: เหมาะกับงานทั่วไปในระบบลำเลียง เครื่องจักร น้ำหนักปานกลาง และอุปกรณ์หมุนทั่วไป

Bearing No.	Dimension mm													Bolt Size mm inch	Weight Kg
	inch
	d	a	e	i	g	l	S	b	z	f	c	B	n
UCFA201	12	98	78	15	12	25.5	10	60	33.3	40	50	31	12.7	M8	0.5
UCFA201-8	1/2	3-55/64	3-5/64	19/32	15/32	1	25/64	2-3/8	1-5/16	1-37/64	1-31/32	1.2205	0.500	5/16	0.5
UCFA202	15	98	78	15	12	25.5	10	60	33.3	40	50	31	12.7	M8	0.49
UCFA202-9 UCFA202-10	9/16 5/8	3-55/64	3-5/64	19/32	15/32	1	25/64	2-3/8	1-5/16	1-37/64	1-31/32	1.2205	0.500	5/16	0.49 0.49
UCFA203	17	98	78	15	12	25.5	10	60	33.3	40	50	31	12.7	M8	0.48
UCFA203-11	11/16	3-55/64	3-5/64	19/32	15/32	1	25/64	2-3/8	1-5/16	1-37/64	1-31/32	1.2205	0.500	5/16	0.47
UCFA204	20	98	78	15	12	25.5	10	60	33.3	40	50	31	12.7	M8	0.46
UCFA204-12	3/4	3-55/64	3-5/64	19/32	15/32	1	25/64	2-3/8	1-5/16	1-37/64	1-31/32	1.2205	0.500	5/16	0.46
UCFA205 UCFA205-13 UCFA205-14 UCFA205-15 UCFA205-16	25 13/16 7/8 15/16 1	124 4-7/8	98 3-55/64	16 5/8	14 35/64	27 1-1/16	13 33/64	70 2-3/4	35.8 1-13/32	51 2-1/64	65 2-9/16	34.1 1.3425	14.3 0.563	M10 3/8	0.66 0.7 0.69 0.67 0.66
UCFA206 UCFA206-17 UCFA206-18 UCFA206-19 UCFA206-20	30 1-1/16 1-1/8 1-3/16 1-1/4	141 5-35/64	115 4-17/32	18 45/64	14 35/64	31 1-7/32	13 33/64	83 3-17/64	40.2 1-19/32	58 2-9/32	72 2-27/32	38.1 1.5	15.9 0.626	M10 3/8	0.93 0.96 0.95 0.93 0.92
UCFA207 UCFA207-20 UCFA207-21 UCFA207-22 UCFA207-23	35 1-1/4 1-5/16 1-3/8 1-7/16	155 6-7/64	128 5-3/64	19 3/4	16 5/8	34 1-11/32	15 19/32	96 3-25/32	44.4 1-3/4	66 2-19/32	82 3-15/64	42.9 1.689	17.5 0.689	M12 7/16	1.46 1.52 1.49 1.46 1.43
UCFA208 UCFA208-24 UCFA208-25	40 1-1/2 1-9/16	171 6-47/64	142 5-19/32	21 53/64	16 5/8	38 1-1/2	15 19/32	105 4-9/64	51.2 2-1/64	71 2-51/64	87 3-27/64	49.2 1.937	19 0.748	M12 7/16	1.78 1.82 1.79
UCFA209 UCFA209-26 UCFA209-27 UCFA209-28	45 1-5/8 1-11/16 1-3/4	179 7-3/64	146 5-3/4	22 55/64	18 45/64	40 1-37/64	17 43/64	111 4-3/8	52.2 2-1/16	72 2-53/64	90 3-35/64	49.2 1.937	19 0.748	M14 1/2	2.03 2.13 2.09 2.05
UCFA210 UCFA210-29 UCFA210-30 UCFA210-31 UCFA210-32	50 1-13/16 1-7/8 1-15/16 2	189 7-7/16	155 6-7/64	22 55/64	18 45/64	40 1-37/64	17 43/64	116 4-9/16	54.6 2-5/32	76 3	94 3-45/64	51.6 2.0315	19 0.748	M14 1/2	2.23 2.35 2.3 2.25 2.21
UCFA211 UCFA211-32 UCFA211-33 UCFA211-34 UCFA211-35	55 2 2-1/16 2-1/8 2-3/16	216 8-1/2	182 7-11/64	25 63/64	20 25/32	44 1-47/64	17 43/64	133 5-51/64	58.4 2-5/16	86 3-25/64	104 4-3/32	55.6 2.189	22.2 0.874	M14 1/2	3.14 3.56 3.5 3.45 3.39
UCFA212 UCFA212-36 UCFA212-37 UCFA212-38 UCFA212-39	60 2-1/4 2-5/16 2-3/8 2-7/16	240 9-29/64	202 7-61/64	29 1-9/64	20 25/32	48 1-7/8	19 3/4	140 5-1/2	68.7 2-23/32	100 3-15/16	118 4-41/64	65.1 2.563	25.4 1.000	M16 5/8	4.14 4.27 4.19 4.12 4.05
UCFA213 UCFA213-40 UCFA213-41	65 2-1/2 2-9/16	250 9-27/32	210 8-17/64	30 1-3/16	20 25/32	50 1-31/32	19 3/4	155 6-3/32	69.7 2-3/4	102 4-1/64	122 4-51/64	65.1 2.563	25.4 1.000	M16 5/8	5.35 5.44 5.35

ข้อมูลทางเทคนิค

• ชนิดแบริ่ง: Pillow block bearing units แบบมีหน้าแปลน 2-Bolt พร้อมลูกปืนเม็ดกลมร่องลึกใน housing
• การรองรับแรง: รองรับ แรงรัศมีเป็นหลัก และแรงแนวแกนระดับเล็กน้อย ทั้งสองทิศทาง
• ซีลและป้องกัน: มีระบบซีลและช่องเติมจาระบีช่วยกันสิ่งสกปรกและแรงเสียดทานเพื่อยืดอายุการใช้งาน
• มาตรฐานมิติ: ผลิตตามมาตรฐานอุตสาหกรรมสำหรับ Pillow block units ทำให้ง่ายต่อการเลือกใช้และเปลี่ยนทดแทน
• สภาพแวดล้อม: รองรับการใช้งานในสภาพแวดล้อมทั่วไปของเครื่องจักรอุตสาหกรรมและระบบกลไกทั้งแนวตั้งและแนวนอน
