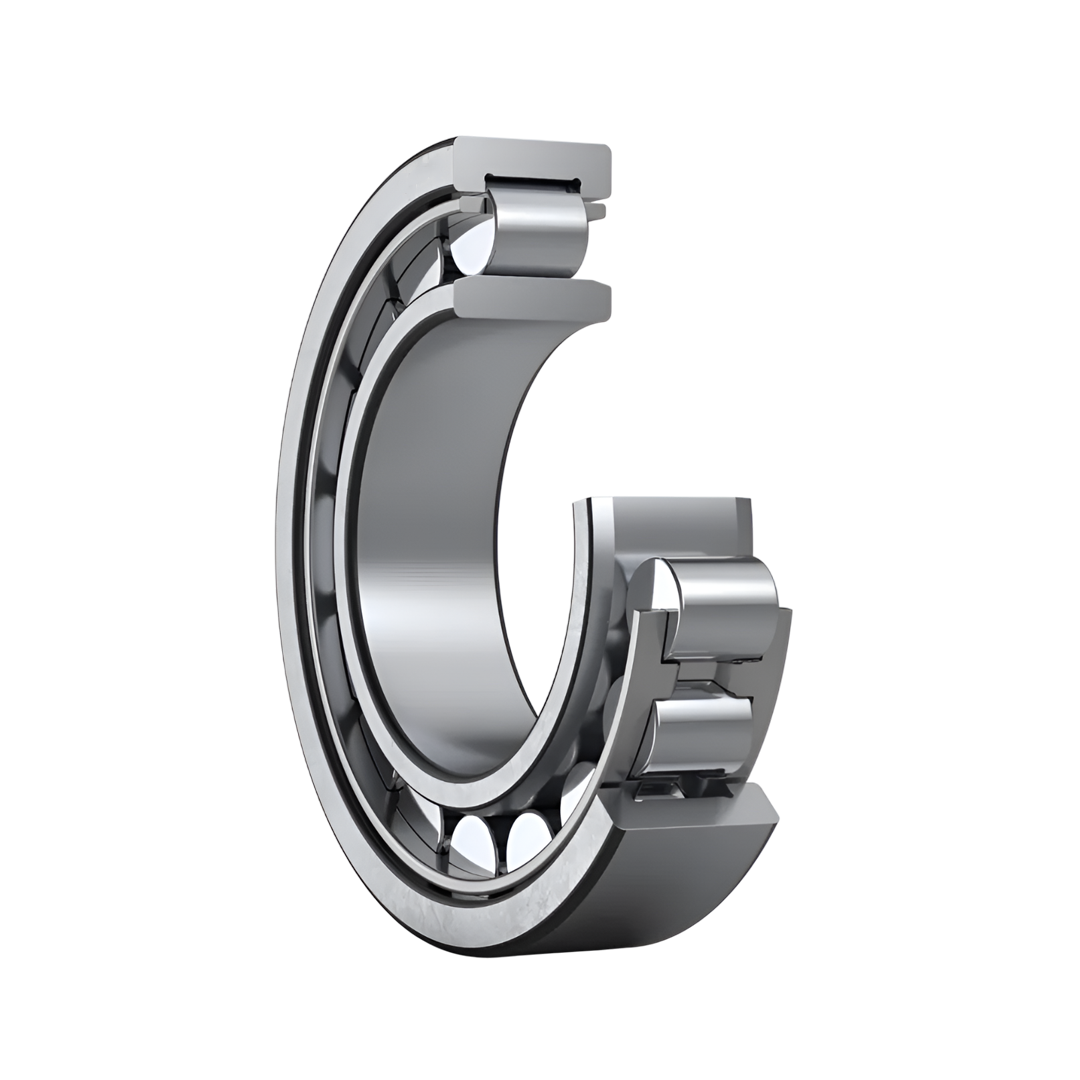

ตลับลูกปืน NSK NU 426 130x340x78
ตลับลูกปืน NSK NU 426 130x340x78
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
109,070.63 ฿
ราคาปกติ
ราคาโปรโมชัน
109,070.63 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK NU 426 130x340x78
ตลับลูกปืนแบบลูกกลิ้งทรงกระบอกแถวเดียวจาก NSK ถือเป็นหนึ่งในตลับลูกปืนที่ได้รับความนิยมอย่างกว้างขวางในงานอุตสาหกรรมที่ต้องการความแข็งแรง ทนทาน และสามารถรองรับแรงในแนวรัศมีได้สูง ตลับลูกปืนชนิดนี้ได้รับการออกแบบมาเพื่อให้สามารถทำงานได้อย่างมีประสิทธิภาพในสภาวะที่มีความเร็วสูงและมีภาระโหลดมาก โดยเฉพาะในเครื่องจักรกลหนัก เช่น มอเตอร์ไฟฟ้า เครื่องมือกล เครื่องอัดลม ปั๊ม และระบบส่งกำลังในอุตสาหกรรมต่าง ๆ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้มีลูกกลิ้งทรงกระบอกเรียงเป็นแถวเดียว สามารถรองรับแรงในแนวรัศมีได้สูง
- มีความแข็งแรงและทนต่อแรงกระแทก ทำให้เหมาะกับงานหนักและการหมุนเร็ว
- โครงสร้างภายในเรียบง่าย ลดแรงเสียดทานและความร้อนขณะหมุน
- สามารถถอดวงแหวนด้านในหรือด้านนอกได้ง่าย ทำให้การติดตั้งและการถอดบำรุงรักษาสะดวก
- เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำปานกลางถึงสูง
- มีแบบเปิดและแบบมีซีลป้องกันฝุ่นและสิ่งสกปรก เพื่อให้เหมาะกับสภาพแวดล้อมต่างๆ
การติดตั้ง
- ตรวจสอบความสะอาดของเพลาและบ่ารับลูกปืนก่อนติดตั้ง
- ใช้เครื่องมือเฉพาะในการติดตั้ง เพื่อป้องกันแรงกระแทกและความเสียหายต่อวงแหวนและลูกกลิ้ง
- จัดแนวเพลาให้ตรงเพื่อให้ลูกปืนทำงานได้เต็มประสิทธิภาพ
- ใช้สารหล่อลื่นที่เหมาะสมกับความเร็วและอุณหภูมิของระบบ
- หลีกเลี่ยงการหมุนลูกปืนโดยยังไม่ได้ติดตั้งสมบูรณ์หรือขาดการหล่อลื่น
การใช้งาน
- ใช้ในเครื่องจักรอุตสาหกรรมที่ต้องการรองรับแรงรัศมีสูง เช่น เครื่องจักรกลหนักและเครื่องจักรกลความเร็วสูง
- เหมาะสำหรับมอเตอร์ เครื่องปั๊ม และเครื่องจักรที่มีแรงกระทำในแนวรัศมีเป็นหลัก
- ใช้ในระบบเกียร์หรือเพลาขับที่ต้องการความแม่นยำและความคงทน
- เหมาะสำหรับงานที่ต้องการการหมุนราบรื่นและลดแรงเสียดทาน
- สามารถใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือแรงกระแทกในระดับปานกลางถึงสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm | 130 |
| เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm | 340 |
| ความกว้างของตลับลูกปืน (Width) B mm | 78 |
| รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm | 5 |
| รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r1 min. mm | 5 |
| Fw mm | 185 |
| Ew mm | 285 |
| ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N | 825 000 |
| ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N | 955 000 |
| ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹ | 1 800 |
| ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹ | 2 200 |
| หมายเลขตลับลูกปืน (Bearing Numbers) NU | NU 426 |
| da(4) min. | 150 |
| db min. | 150 |
| db(5) max. | 180 |
| dc min. | 187 |
| dd min. | 208 |
| Da(4) max. | 320 |
| Db max. | 320 |
| Db min. | 291 |
| ra max. | 4 |
| rb max. | 4 |
| น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg | 39.6 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด / คำอธิบาย |
| ประเภทของตลับลูกปืน | ตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียว (Single-Row Cylindrical Roller Bearing) ออกแบบเพื่อรองรับแรงรัศมีสูงและแรงกระแทกในแนวรัศมี |
| โครงสร้างภายใน | ประกอบด้วยลูกกลิ้งทรงกระบอกหนึ่งแถว วางเรียงระหว่างวงแหวนด้านในและด้านนอก ทำให้มีพื้นที่สัมผัสมากขึ้นและรองรับแรงรัศมีได้สูง |
| วัสดุที่ใช้ผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง มีการชุบแข็งผิวเพื่อลดการสึกหรอและยืดอายุการใช้งาน |
| ลักษณะการทำงาน | เหมาะกับงานที่ต้องรับแรงรัศมีสูง สามารถรองรับการสั่นสะเทือนและแรงกระแทกได้ดี ให้การหมุนที่ราบรื่น |
| การหล่อลื่น | ใช้จาระบีหรือน้ำมันหล่อลื่นตามลักษณะการใช้งาน เพื่อช่วยลดแรงเสียดทานและยืดอายุของตลับลูกปืน |
| การติดตั้ง | ควรติดตั้งโดยให้วงแหวนด้านในและด้านนอกอยู่ในแนวแกนที่เหมาะสม ป้องกันการเยื้องศูนย์ที่อาจทำให้ลูกกลิ้งเสียรูป |
| การใช้งานทั่วไป | ใช้ในเพลาหมุนที่รับแรงรัศมีสูง เช่น เครื่องจักรกลหนัก ระบบส่งกำลัง มอเตอร์ และเครื่องจักรในอุตสาหกรรม |
| คุณสมบัติเด่น | รองรับแรงรัศมีสูง ลดการเสียรูปและแรงเสียดทาน ให้ประสิทธิภาพการหมุนที่เสถียรและอายุการใช้งานยาวนาน |
| การบำรุงรักษา | ควรตรวจสอบการหล่อลื่นและทำความสะอาดอย่างสม่ำเสมอ เพื่อรักษาประสิทธิภาพและลดการสึกหรอของลูกกลิ้ง |
| ข้อควรระวัง | หลีกเลี่ยงการรับแรงตามแนวแกนโดยตรง เพราะตลับนี้ออกแบบมารับแรงรัศมีเป็นหลัก และควรติดตั้งให้ตรงแนวเพื่อป้องกันความเสียหาย |
