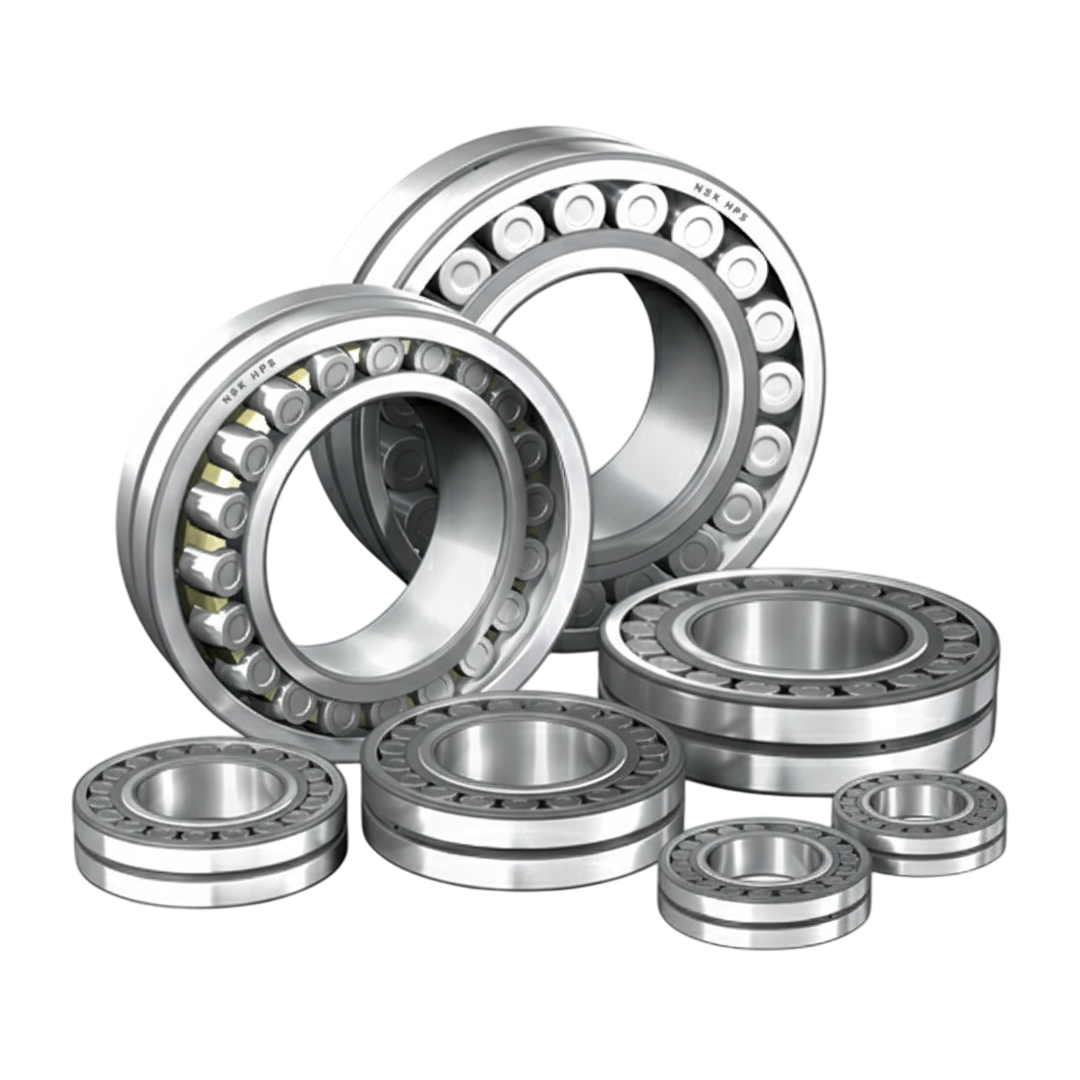

ตลับลูกปืน NSK 240/1180CAE4 1 180x1 660x475
ตลับลูกปืน NSK 240/1180CAE4 1 180x1 660x475
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,958,800.00 ฿
ราคาปกติ
ราคาโปรโมชัน
1,958,800.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK 240/1180CAE4 1 180x1 660x475
ตลับลูกปืน NSK Spherical Roller Bearing แบบ Cylindrical Bore เป็นตลับลูกปืนอุตสาหกรรมที่ออกแบบมาเพื่อรองรับงานหนักและสภาพการทำงานที่มีความรุนแรง โดยเฉพาะงานที่มีแรงกระแทกสูง การสั่นสะเทือนต่อเนื่อง และการเยื้องศูนย์ของเพลา ตัวตลับลูกปืนชนิดนี้ใช้เม็ดลูกปืนทรงกระบอกโค้ง (spherical roller) จำนวนสองแถว ซึ่งช่วยให้สามารถปรับตัวเข้ากับแนวเพลาที่ไม่ตรงศูนย์ได้โดยอัตโนมัติ (self-aligning)
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้มีร่องสัมผัสโค้งแบบสองแถว ช่วยกระจายแรงได้อย่างสม่ำเสมอ รองรับแรงรัศมีสูงและแรงแนวแกนได้ทั้งสองทิศทาง
- โครงสร้างภายในมีการชดเชยการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนขณะทำงาน
- ใช้วัสดุเหล็กกล้าคุณภาพสูง เพิ่มความแข็งแรง ทนต่อการสึกหรอและความร้อนสูง
- ชนิดรูเพลาแบบทรงกระบอก (Cylindrical Bore) เหมาะกับงานที่ต้องการติดตั้งแบบแน่นและมีความแม่นยำสูง
- มีซีลหรือฝาปิดให้เลือกตามลักษณะการใช้งาน เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งานของแบริ่ง
- ได้รับการออกแบบให้รองรับการหมุนที่ความเร็วสูงโดยรักษาความเสถียรของการทำงาน
การติดตั้ง
- ตรวจสอบสภาพเพลาและบ่ารองรับให้สะอาด ปราศจากสิ่งสกปรกหรือตำหนิ
- ทาน้ำมันหล่อลื่นบาง ๆ บนเพลาก่อนสวมแบริ่ง เพื่อให้ติดตั้งได้ง่ายและลดการสึกหรอ
- ใช้เครื่องมือที่เหมาะสม เช่น ชุดดึงแบริ่งหรือชุดกดแบริ่ง เพื่อป้องกันการกระแทกที่อาจทำให้วงแหวนหรือเม็ดลูกกลิ้งเสียหาย
- ตรวจสอบความแน่นของการติดตั้ง และให้แน่ใจว่าเพลาอยู่ในแนวศูนย์กลางที่ถูกต้อง
- หลังติดตั้งควรทดสอบการหมุนด้วยมือหรือระบบเบา ๆ เพื่อตรวจสอบความเรียบร้อยก่อนใช้งานจริง
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบดหิน เครื่องผสมคอนกรีต เครื่องจักรทำเหมือง และเครื่องจักรก่อสร้าง
- ใช้ในระบบเพลาหลักของมอเตอร์ไฟฟ้าขนาดใหญ่ ปั๊มน้ำ และเครื่องอัดลม
- เหมาะสำหรับงานที่มีแรงกระแทกสูง หรือมีการเยื้องศูนย์ระหว่างเพลาและบ่ารองรับ
- นิยมใช้ในอุตสาหกรรมปูนซีเมนต์ เหล็ก กระดาษ และพลังงาน เนื่องจากความทนทานสูงและบำรุงรักษาง่าย
- เหมาะกับงานที่ต้องการการทำงานต่อเนื่องเป็นเวลานาน โดยคงประสิทธิภาพการหมุนได้ดี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d (mm) | 1 180 |
| D (mm) | 1 660 |
| B (mm) | 475 |
| r min. (mm) | 9.5 |
| Basic Load Ratings (N) Cr | 20 200 000 |
| Basic Load Ratings (N) C0r | 52 500 000 |
| Basic Load Ratings (kgf) Cr | 2 060 000 |
| Basic Load Ratings (kgf) C0r | 5 350 000 |
| Limiting Speeds (min−1) Grease | 85 |
| Limiting Speeds (min−1) Oil | 110 |
| Bearing Numbers Cylindrical Bore | 240/1180CAE4 |
| da min. (mm) | 1 224 |
| da max. (mm) | 1 616 |
| Da min. (mm) | 1 494 |
| ra max. (mm) | 8 |
| Constant e | 0.27 |
| Axial Load Factors Y2 | 3.7 |
| Axial Load Factors Y3 | 2.5 |
| Axial Load Factors Y0 | 2.4 |
| น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg | 3 180 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียดทางเทคนิค |
| ชนิดของตลับลูกปืน | Spherical Roller Bearing (ตลับลูกปืนเม็ดโค้งสองแถว) แบบรูทรงกระบอก |
| โครงสร้างภายใน | ประกอบด้วยเม็ดลูกปืนทรงโค้งสองแถวและรางวิ่งภายในที่ออกแบบให้รองรับการเยื้องแนวเพลาได้ |
| ชนิดของรูในวงแหวนใน | แบบรูทรงกระบอก (Cylindrical Bore) เหมาะสำหรับการติดตั้งทั่วไป |
| วัสดุของชิ้นส่วนหลัก | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบความร้อนเพื่อเพิ่มความแข็งแรงและความทนทาน |
| การรองรับแรง | รองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนทั้งสองทิศทาง |
| การปรับแนวเพลา | สามารถปรับเยื้องแนวเพลาได้เอง (Self-aligning) เพื่อชดเชยความคลาดเคลื่อนระหว่างเพลาและตัวเรือน |
| ประเภทของซีล | มีทั้งแบบเปิดและแบบมีซีลกันฝุ่น เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งาน |
| สารหล่อลื่น | สามารถใช้ได้ทั้งจาระบีและน้ำมันหล่อลื่น ขึ้นอยู่กับลักษณะการใช้งาน |
| การทำงาน | เหมาะสำหรับงานที่มีแรงกระแทกสูงและการหมุนที่ต่อเนื่องในสภาพแวดล้อมหนัก |
| การบำรุงรักษา | ออกแบบให้บำรุงรักษาง่าย ถอดเปลี่ยนและตรวจสอบสภาพได้สะดวก |
| การใช้งานทั่วไป | ใช้ในอุตสาหกรรมเครื่องจักรกลหนัก เช่น โรงงานปูนซีเมนต์ เหมืองแร่ ระบบลำเลียง และอุปกรณ์หมุนขนาดใหญ่ |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากลเพื่อความเที่ยงตรง ความทนทาน และอายุการใช้งานยาวนาน |
