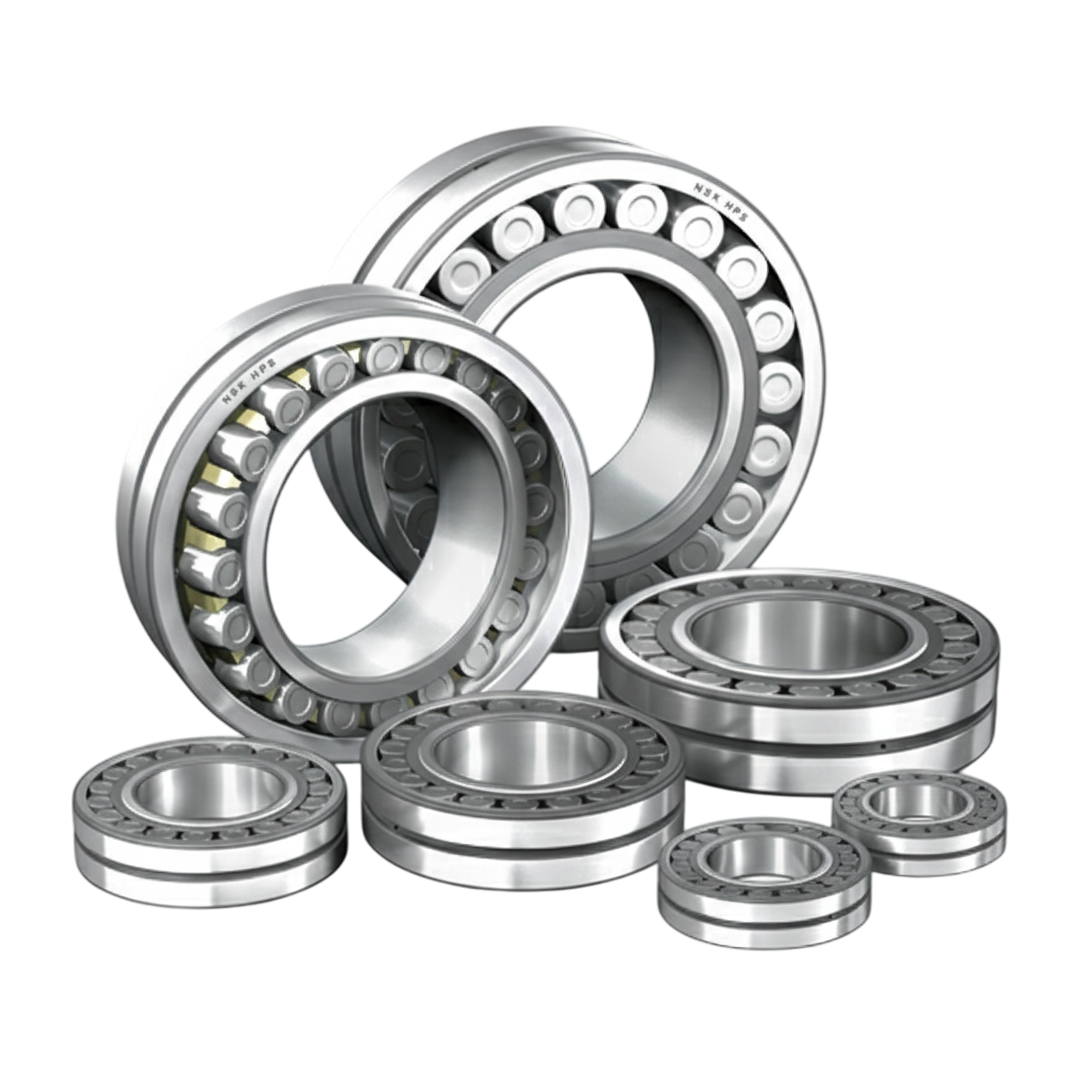

ตลับลูกปืน NSK 232/850CAKE4 850x1 500x515
ตลับลูกปืน NSK 232/850CAKE4 850x1 500x515
NSK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,275,000.00 ฿
ราคาปกติ
ราคาโปรโมชัน
1,275,000.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน NSK 232/850CAKE4 850x1 500x515
ตลับลูกปืน NSK Spherical Roller Bearing แบบ Tapered Bore (1) เป็นตลับลูกปืนสำหรับงานอุตสาหกรรมหนักที่ออกแบบมาเพื่อรองรับแรงสูง การสั่นสะเทือน และการเยื้องศูนย์ของเพลาได้อย่างมีประสิทธิภาพ โดยรหัส Tapered Bore (1) ของ NSK หมายถึงรูเพลาแบบเรียวที่มีอัตราส่วนความเรียว 1:12 ซึ่งเป็นมาตรฐานที่นิยมใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรม
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนเม็ดโค้งสองแถวที่ออกแบบให้รองรับแรงรัศมีขนาดใหญ่ พร้อมทั้งแรงแนวแกนได้ทั้งสองทิศทาง
- รูเพลาแบบเรียว (Tapered Bore) ช่วยให้สามารถปรับระยะรัดแน่นของแบริ่งกับเพลาได้ง่ายและแม่นยำ เพิ่มความมั่นคงในการทำงาน
- ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการอบชุบความร้อน เพื่อเพิ่มความแข็งแรงและความทนทานต่อการสึกหรอ
- สามารถปรับตัวต่อการเยื้องศูนย์ของเพลาได้เล็กน้อย ลดแรงเค้นภายในและยืดอายุการใช้งานของแบริ่ง
- มีระบบหล่อลื่นที่ดีเยี่ยม ช่วยให้ทำงานได้อย่างราบรื่นแม้ในสภาพการทำงานที่มีแรงสั่นสะเทือนหรืออุณหภูมิสูง
- ได้รับการออกแบบให้เหมาะกับงานที่ต้องการความน่าเชื่อถือสูงและการหมุนต่อเนื่องเป็นเวลานาน
การติดตั้ง
- ตรวจสอบความสะอาดของเพลาและที่นั่งแบริ่งก่อนติดตั้ง เพื่อป้องกันสิ่งสกปรกหรือเศษโลหะที่อาจทำให้เกิดความเสียหาย
- สำหรับรูเพลาแบบเรียว ควรใช้ปลอกปรับ (Adaptor Sleeve) หรือปลอกถอด (Withdrawal Sleeve) เพื่อให้การติดตั้งและการถอดทำได้สะดวก
- ใช้แรงกดหรือตัวดึงที่เหมาะสมในการสวมแบริ่งเข้ากับเพลา หลีกเลี่ยงการกระแทกโดยตรงกับวงแหวน
- ตรวจสอบค่าการรัดแน่นของแบริ่งหลังติดตั้ง เพื่อให้มั่นใจว่าอยู่ในสภาวะที่เหมาะสมต่อการทำงาน
- หลังการติดตั้งควรหล่อลื่นด้วยน้ำมันหรือจาระบีที่เหมาะสม และตรวจสอบการหมุนให้เรียบก่อนใช้งานจริง
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบด เครื่องโม่ และเครื่องจักรในอุตสาหกรรมเหมืองแร่
- ใช้ในระบบเพลาหลักของมอเตอร์ไฟฟ้าขนาดใหญ่ เครื่องกำเนิดไฟฟ้า และเครื่องอัดลม
- เหมาะกับงานที่มีแรงกระแทกหรือแรงสั่นสะเทือนสูง เช่น เครื่องจักรกลในโรงงานผลิตปูนซีเมนต์ เหล็ก และกระดาษ
- นิยมใช้ในงานที่ต้องการความทนทานสูงและสามารถทำงานต่อเนื่องได้ยาวนานโดยไม่ลดประสิทธิภาพ
- เหมาะสำหรับงานที่ต้องการการติดตั้งและปรับตั้งง่าย เช่น ระบบเพลาหรือเฟืองที่ต้องการความเที่ยงตรงในการจัดแนว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| d (mm) | 850 |
| D (mm) | 1 500 |
| B (mm) | 515 |
| r min. (mm) | 15 |
| Basic Load Ratings (N) Cr | 22 300 000 |
| Basic Load Ratings (N) C0r | 45 500 000 |
| Basic Load Ratings (kgf) Cr | 2 270 000 |
| Basic Load Ratings (kgf) C0r | 4 650 000 |
| Limiting Speeds (min−1) Grease | 120 |
| Limiting Speeds (min−1) Oil | 160 |
| Bearing Numbers Tapered Bore (1) | 232/850CAKE4 |
| da min. (mm) | 914 |
| da max. (mm) | 1 436 |
| Da min. (mm) | 1 274 |
| ra max. (mm) | 12 |
| Constant e | 0.35 |
| Axial Load Factors Y2 | 2.8 |
| Axial Load Factors Y3 | 1.9 |
| Axial Load Factors Y0 | 1.9 |
| น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg | 3 890 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียดทางเทคนิค |
| ชนิดของตลับลูกปืน | Spherical Roller Bearing (ตลับลูกปืนเม็ดโค้งสองแถว) แบบรูเรียว (Tapered Bore) |
| ลักษณะของรูในวงแหวนใน | รูภายในเป็นแบบเรียว เหมาะสำหรับการติดตั้งร่วมกับปลอกสวม (Adapter Sleeve) หรือปลอกถอด (Withdrawal Sleeve) |
| โครงสร้างภายใน | ประกอบด้วยเม็ดลูกปืนทรงโค้งสองแถวและรางวิ่งรูปทรงพิเศษ ช่วยกระจายแรงได้อย่างมีประสิทธิภาพ |
| วัสดุของชิ้นส่วนหลัก | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบความร้อนเพื่อเพิ่มความแข็งและความทนทานต่อการสึกหรอ |
| ความสามารถในการรองรับแรง | รองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนจากทั้งสองทิศทาง |
| การปรับแนวเพลา | มีคุณสมบัติปรับแนวเพลาได้เอง (Self-aligning) เพื่อลดผลกระทบจากการเยื้องศูนย์ของเพลา |
| ประเภทของซีล | มีทั้งแบบเปิดและแบบมีซีลกันฝุ่น เพื่อป้องกันการปนเปื้อนของสิ่งสกปรกและยืดอายุการใช้งาน |
| การหล่อลื่น | ใช้ได้กับทั้งจาระบีและน้ำมันหล่อลื่น ขึ้นอยู่กับสภาพการทำงาน |
| การติดตั้ง | สามารถติดตั้งได้ง่ายด้วยปลอกสวม หรือปลอกถอด ช่วยให้ปรับความแน่นได้สะดวก |
| การทำงาน | ออกแบบมาสำหรับงานที่มีแรงกระแทกสูง การหมุนต่อเนื่อง และสภาพการใช้งานที่หนัก |
| การบำรุงรักษา | สามารถถอดตรวจสอบ ทำความสะอาด และเปลี่ยนชิ้นส่วนได้ง่าย |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรในอุตสาหกรรมหนัก เช่น โรงงานเหล็ก โรงงานปูนซีเมนต์ เครื่องบด หรือเครื่องจักรเหมืองแร่ |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากล เพื่อความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน |
