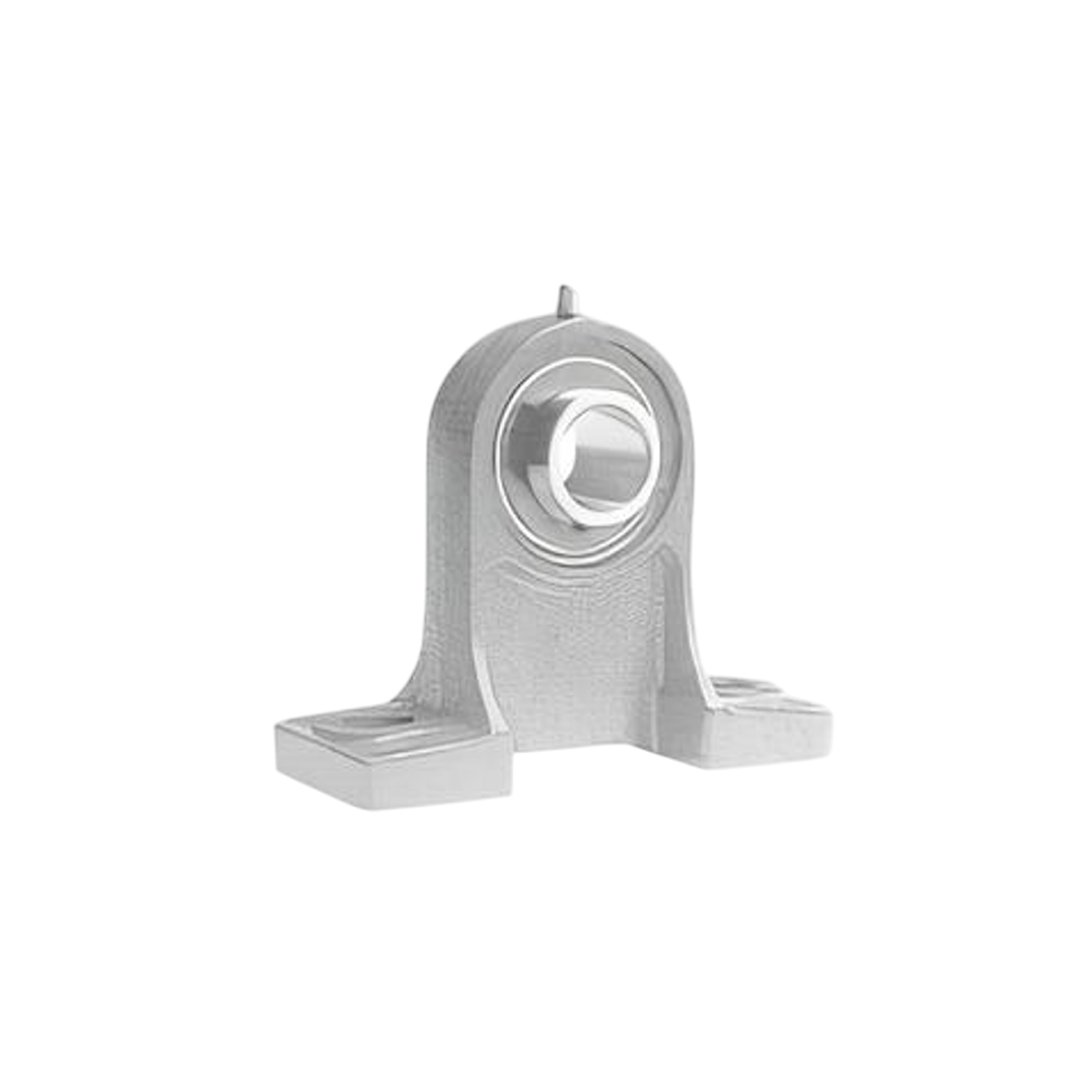

ตลับลูกปืน JAMA รหัส UCPH204 20 มม.
ตลับลูกปืน JAMA รหัส UCPH204 20 มม.
JAMA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน JAMA รหัส UCPH204 20 มม.
ตลับลูกปืน JAMA ผลิตจากวัสดุคุณภาพสูงที่ผ่านกระบวนการชุบแข็งและขัดผิวอย่างละเอียด เพื่อเพิ่มความต้านทานต่อการสึกหรอและการกัดกร่อน นอกจากนี้ ยังมีการออกแบบโครงสร้างภายในที่ช่วยกระจายแรงและลดแรงเสียดทานได้อย่างมีประสิทธิภาพ ทำให้เครื่องจักรทำงานได้อย่างราบรื่น ลดเสียงรบกวน และประหยัดพลังงานได้ดียิ่งขึ้น ด้วยเทคโนโลยีการผลิตที่ทันสมัยและการควบคุมคุณภาพอย่างเข้มงวด ทำให้ตลับลูกปืน JAMA สามารถรองรับแรงโหลดได้ทั้งในแนวรัศมีและแนวแกน อีกทั้งยังเหมาะกับการใช้งานในสภาพแวดล้อมที่หลากหลาย เช่น อุณหภูมิสูง ความชื้น หรือฝุ่นละออง ซึ่งเป็นปัจจัยสำคัญที่ส่งผลต่ออายุการใช้งานของตลับลูกปืน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ JAMA UCPH200 Series
- แบบฐานยกสูง (High Center Height Housing)
- ยกระดับตำแหน่งแกนเพลาให้สูงจากฐานรองมากกว่ารุ่น UCP200 ปกติ เหมาะกับงานที่ต้องการแนวเพลาสูงขึ้น
- ตัวเสื้อผลิตจากเหล็กหล่อคุณภาพสูง (Cast Iron Housing)
- ทนแรงกระแทกและแรงบิดได้ดี ใช้งานได้นานในสภาวะงานหนัก
- ตลับลูกปืนร่องลึก (Deep Groove Ball Bearing)
- รองรับแรงทั้งแนวรัศมีและแนวแกน เหมาะกับงานที่มีการหมุนรอบสูงและต่อเนื่อง
- มีระบบซีลกันฝุ่น (Seal Protection)
- ป้องกันฝุ่น น้ำ และสิ่งสกปรกเข้าไปภายในตลับลูกปืน ช่วยยืดอายุการใช้งาน
- มาพร้อมจาระบีหล่อลื่นจากโรงงาน (Pre-lubricated)
- พร้อมใช้งานทันที และสามารถเติมจาระบีเพิ่มผ่านช่องจาระบีได้ในอนาคต
- ระบบล็อกเพลาด้วยสกรู (Set Screw Locking)
- ยึดเพลาง่าย แข็งแรง ป้องกันการหลวมเมื่อใช้งานในรอบหมุนสูง
การติดตั้ง
- ฐานตลับลูกปืนยกสูง ใช้ยึดกับโครงสร้างพื้นฐานด้วยสลักเกลียว
- ควรจัดแนวเพลาให้ตรงกับศูนย์กลางของตลับลูกปืนอย่างแม่นยำก่อนขันสกรูล็อก
- มีช่องจาระบีสำหรับการเติมจาระบีเพื่อการบำรุงรักษา
- ความสูงของแกนกลางเพลาควรวัดให้ตรงกับระดับที่ออกแบบไว้ล่วงหน้า
การใช้งานทั่วไป
- เครื่องจักรที่เพลาต้องอยู่เหนือฐาน เช่น พัดลมอุตสาหกรรม เครื่องเป่าลม หรือเครื่องจักรเฉพาะทาง
- เครื่องจักรที่มีโครงสร้างระดับพื้นไม่เท่ากัน
- ระบบสายพานลำเลียง หรือเครื่องมือหมุนเพลาที่ต้องการปรับแนวความสูง
- ใช้งานในอุตสาหกรรมทั่วไป เช่น อาหาร, เคมี, เกษตรกรรม และโรงงานผลิตต่างๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รหัสตลับลูกปืน | UCPH204 |
| ขนาด d มม. | 20 |
| ขนาด h มม. | 70 |
| ขนาด e มม. | 127 |
| ขนาด a มม. | 95 |
| ขนาด b มม. | 40 |
| ขนาด s1 มม. | 13 |
| ขนาด s2 มม. | 19 |
| ขนาด g มม. | 15 |
| ขนาด w มม. | 101 |
| ขนาด Bi มม. | 31 |
| ขนาด n มม. | 12.7 |
| ขนาดของสลักเกลียว | 10 |
| น้ำหนัก kg | 0.96 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภท | ตลับลูกปืนเม็ดกลมพร้อมตัวเสื้อแบบ Pillow Block ฐานสูง |
| ตัวเสื้อ (Housing) | เหล็กหล่อคุณภาพสูง (Cast Iron) |
| ตลับลูกปืน (Insert Bearing) | แบบ UC200 Series (เม็ดกลม ร่องล็อกเพลา) |
| ระบบล็อกเพลา | สกรูล็อก (Set Screw) ยึดเพลากับแหวนใน |
| จาระบีหล่อลื่น | มีจุดอัดจาระบี สามารถหล่อลื่นเพิ่มเติมได้ |
| ซีลกันฝุ่น | ซีลยางสองด้าน (Double Seals) ป้องกันน้ำและฝุ่น |
