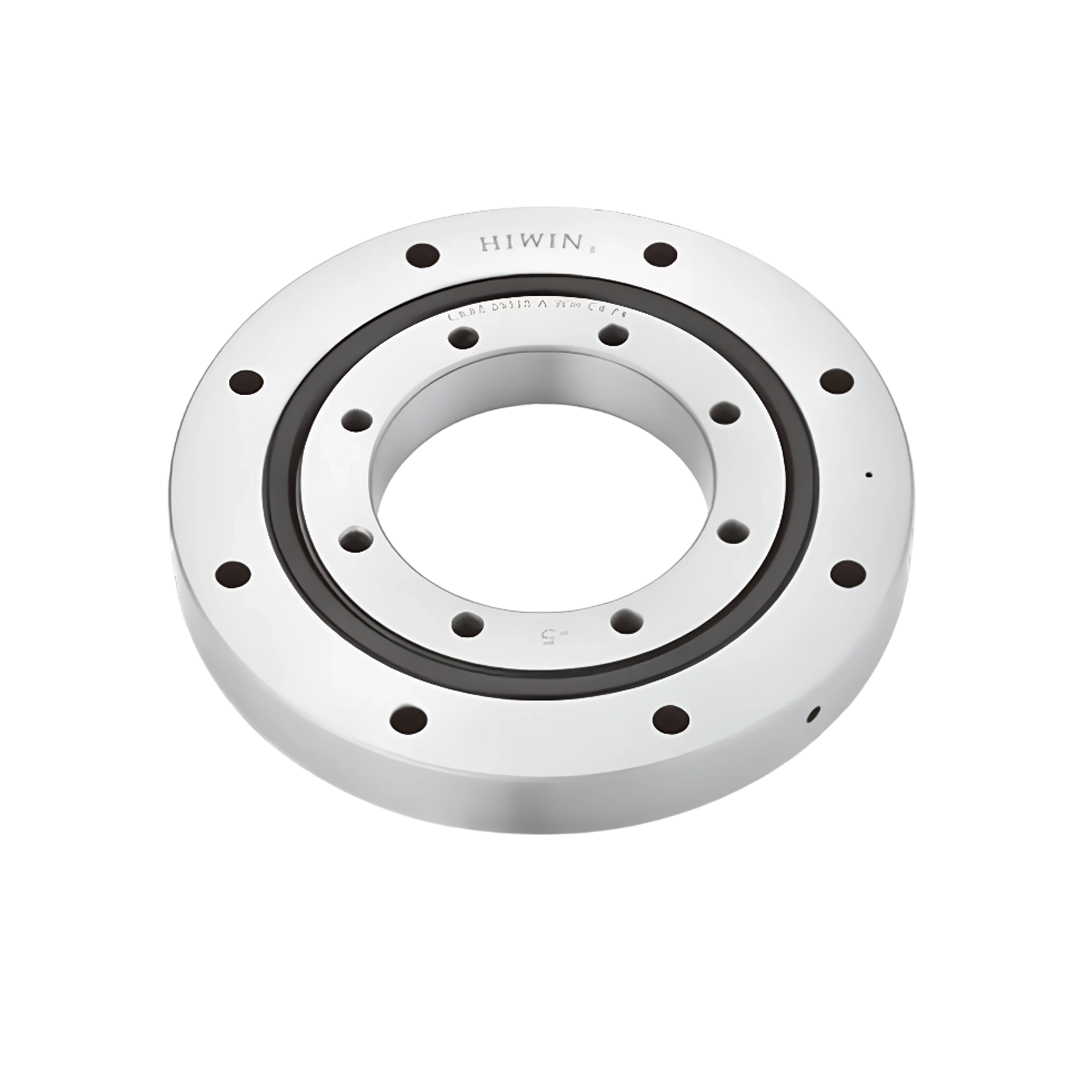

ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBE 21040 A 210 มม.
ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBE 21040 A 210 มม.
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBE 21040 A 210 มม.
HIWIN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบขับเคลื่อนและตลับลูกปืนความแม่นยำสูง โดยเฉพาะในอุตสาหกรรมที่ต้องการความเที่ยงตรงสูง เช่น อุตสาหกรรมอัตโนมัติ เครื่องจักร CNC หุ่นยนต์ แขนกล ระบบลำเลียง และอุปกรณ์อิเล็กทรอนิกส์ ตลับลูกปืนของ HIWIN ถูกออกแบบมาเพื่อตอบสนองความต้องการด้านประสิทธิภาพ การรองรับแรงสูง และอายุการใช้งานที่ยาวนาน ด้วยการเลือกใช้วัสดุคุณภาพสูง กระบวนการผลิตที่ทันสมัย และการควบคุมคุณภาพที่เข้มงวดในทุกขั้นตอน หนึ่งในจุดเด่นของตลับลูกปืน HIWIN คือ ความหลากหลายของประเภทและรุ่น เช่น ตลับลูกปืนแบบ Crossed Roller Bearing ที่สามารถรับแรงได้ในหลายทิศทางพร้อมกัน, ตลับลูกปืนแบบ Ball Screw Support Bearing ที่เหมาะสำหรับการใช้งานร่วมกับบอลสกรูเพื่อเพิ่มความเสถียร, และตลับลูกปืนแบบแยกวงแหวน (Split Outer Ring) ที่ออกแบบมาให้ติดตั้งง่ายในพื้นที่จำกัด นอกจากนี้ยังมีรุ่นที่เพิ่มคุณสมบัติพิเศษ เช่น ซีลกันฝุ่นและน้ำ, รูติดตั้งบนตัวเรือน, และ โครงสร้างเสริมความแข็งแรง (High Rigidity) สำหรับสภาพแวดล้อมการทำงานที่ต้องการความทนทานสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างแข็งแกร่งพิเศษ (High Rigidity):
- ตัวตลับลูกปืนออกแบบให้มีโครงสร้างที่สามารถรับแรงได้สูง ลดการบิดงอหรือโก่งตัว เหมาะสำหรับงานที่มีแรงกระทำสูงหรือต้องการความแม่นยำสูง
- มีรูยึดติดตั้ง (Mounting Holes):
- มีการเจาะรูยึด (Mounting Holes) มาในตัวตลับ ทำให้สามารถติดตั้งเข้ากับเครื่องจักรหรือฐานได้โดยตรง ลดขั้นตอนการออกแบบ housing เพิ่มเติม
- รองรับแรงหลายทิศทาง (Multi-direction Load Capacity):
- รับได้ทั้งแรงรัศมี (Radial Load) และแรงแนวแกน (Axial Load) เหมาะสำหรับการใช้งานในระบบที่มีการเคลื่อนไหวผสม
- ความแม่นยำสูง (High Precision):
- ออกแบบมาให้หมุนได้อย่างลื่นไหล ลด Backlash ช่วยให้เครื่องจักรทำงานได้อย่างแม่นยำต่อเนื่อง
- วัสดุเกรดอุตสาหกรรม:
- เช่น เหล็กกล้าอัลลอยด์ชุบแข็ง หรือวัสดุทนแรงดันสูง เพื่ออายุการใช้งานที่ยาวนานและทนต่อสภาพแวดล้อมที่รุนแรง
การติดตั้ง
- สะดวกด้วย Mounting Holes:
- สามารถยึดตลับลูกปืนกับโครงสร้างได้โดยตรง ไม่จำเป็นต้องมี housing พิเศษ ช่วยประหยัดเวลาในการติดตั้ง
- ต้องควบคุมตำแหน่งและแนวศูนย์ (Precision Alignment):
- แนะนำให้ใช้เครื่องมือวัดแนวศูนย์ (Dial Gauge หรือ Laser Alignment) เพื่อป้องกันแรงเบี่ยงเบนจากแนวเพลา
- ใช้แรงขันที่เหมาะสม:
- เพื่อให้แบริ่งกระจายแรงได้สม่ำเสมอ และป้องกันการเสียรูปของโครงสร้างยึด
การใช้งาน
- เครื่องจักรกลหนัก / Machining Centers:
- เช่น เครื่องกัด CNC, เครื่องเจาะความเร็วสูง, เครื่องเลเซอร์ตัดโลหะ
- แขนกล (Robotic Arms) และ Automation:
- ใช้ในตำแหน่งที่ต้องการทั้งความแข็งแรงและความแม่นยำ พร้อมทั้งความสะดวกในการยึดติดตั้ง
- อุตสาหกรรมที่ต้องการความมั่นคงและง่ายในการซ่อมบำรุง:
- เช่น ระบบสายพานลำเลียงความเร็วสูง, ระบบจัดการวัสดุอัตโนมัติ (Material Handling)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดตลับลูกปืน (มม.) ภายใน (d) | 210 |
| ขนาดตลับลูกปืน (มม.) ภายนอก (D) | 380 |
| ขนาดตลับลูกปืน (มม.) ความกว้าง (B,T) | 40 |
| ขนาดตลับลูกปืน (มม.) มุมลาด | 2.5 |
| ขนาดตลับลูกปืน (มม.) รูน้ำมัน | 6 |
| หมายเลขตลับลูกปืน | CRBE 21040 A |
| แหวนด้านใน PCD | 240 |
| แหวนด้านใน รูติดตั้ง | 16-M12 through |
| แหวนด้านนอก PCD | 350 |
| แหวนด้านนอก รูติดตั้ง | 16-Ø14 through Ø20 counter bore depth 13 |
| ความสามารถในการรับน้ำหนัก (kN) แบบไดนามิก (C) | 142 |
| ความสามารถในการรับน้ำหนัก (kN) แบบสถิต (C₀) | 286.2 |
| ขนาดรูสำหรับติดตั้ง (มม.) da | 277 |
| ขนาดรูสำหรับติดตั้ง (มม.) Da | 299 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ค่าประมาณ |
| ขนาดรูเพลา (Bore Diameter) | 20 – 100 mm |
| ขนาดภายนอก (Outer Diameter) | 40 – 200 mm |
| ความกว้าง (Width) | 20 – 60 mm |
| ค่าความแข็งแกร่ง (Rigidity) | สูงกว่าตลับลูกปืนทั่วไป ~30–50% |
| โหลดรัศมี (Radial Load) | สูงมาก |
| โหลดแนวแกน (Axial Load) | ปานกลางถึงสูง (ขึ้นอยู่กับมุมสัมผัส) |
| ความเร็วรอบสูงสุด | 2000 – 8000 rpm |
| รูยึดติดตั้ง (Mounting Holes) | M4 – M12 (ขึ้นกับขนาด OD) |
| วัสดุ | Bearing Steel (GCr15), High Carbon Steel หรือ Alloy Steel |
| อุณหภูมิใช้งาน | -20°C ถึง +120°C |
| การหล่อลื่น | จาระบีหรือน้ำมัน (มีทางเลือกหล่อลื่นภายใน) |
