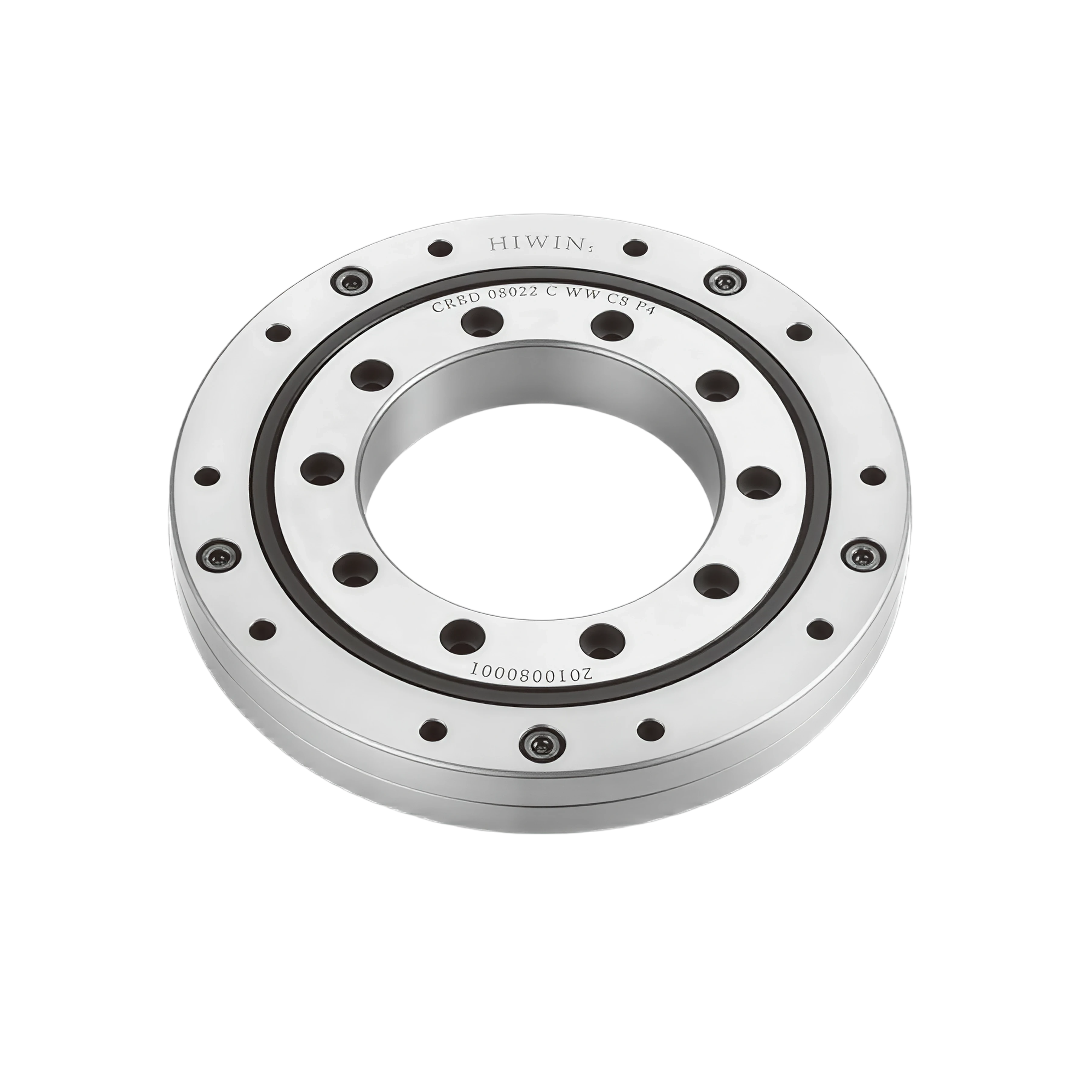

ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBD 08022 B 80 มม.
ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBD 08022 B 80 มม.
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBD 08022 B 80 มม.
HIWIN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบขับเคลื่อนและตลับลูกปืนความแม่นยำสูง โดยเฉพาะในอุตสาหกรรมที่ต้องการความเที่ยงตรงสูง เช่น อุตสาหกรรมอัตโนมัติ เครื่องจักร CNC หุ่นยนต์ แขนกล ระบบลำเลียง และอุปกรณ์อิเล็กทรอนิกส์ ตลับลูกปืนของ HIWIN ถูกออกแบบมาเพื่อตอบสนองความต้องการด้านประสิทธิภาพ การรองรับแรงสูง และอายุการใช้งานที่ยาวนาน ด้วยการเลือกใช้วัสดุคุณภาพสูง กระบวนการผลิตที่ทันสมัย และการควบคุมคุณภาพที่เข้มงวดในทุกขั้นตอน หนึ่งในจุดเด่นของตลับลูกปืน HIWIN คือ ความหลากหลายของประเภทและรุ่น เช่น ตลับลูกปืนแบบ Crossed Roller Bearing ที่สามารถรับแรงได้ในหลายทิศทางพร้อมกัน, ตลับลูกปืนแบบ Ball Screw Support Bearing ที่เหมาะสำหรับการใช้งานร่วมกับบอลสกรูเพื่อเพิ่มความเสถียร, และตลับลูกปืนแบบแยกวงแหวน (Split Outer Ring) ที่ออกแบบมาให้ติดตั้งง่ายในพื้นที่จำกัด นอกจากนี้ยังมีรุ่นที่เพิ่มคุณสมบัติพิเศษ เช่น ซีลกันฝุ่นและน้ำ, รูติดตั้งบนตัวเรือน, และ โครงสร้างเสริมความแข็งแรง (High Rigidity) สำหรับสภาพแวดล้อมการทำงานที่ต้องการความทนทานสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างวงนอกแยกส่วน (Split Outer Ring):
- วงแหวนรอบนอกสามารถแยกออกได้ ทำให้สะดวกต่อการติดตั้งหรือถอดเปลี่ยนในพื้นที่จำกัด โดยไม่ต้องรื้อถอนเครื่องจักรทั้งระบบ
- มีรูสำหรับติดตั้ง (Mounting Holes):
- เพิ่มความสะดวกในการยึดติดกับฐานหรือโครงสร้างเครื่องจักร โดยไม่ต้องใช้ปลอกยึดหรือ housing เสริม
- เสริมความแข็งแรงและความเสถียร:
- รู mounting ถูกออกแบบมาในตำแหน่งที่เหมาะสม ทำให้การกระจายแรงมีประสิทธิภาพ และลดการเคลื่อนตัวระหว่างการใช้งาน
- รองรับโหลดได้ดี:
- รับแรงได้ทั้งในแนวรัศมีและแนวแกน เหมาะกับงานที่ต้องการความมั่นคงสูง
- ผลิตจากวัสดุคุณภาพสูง:
- เช่น เหล็กชุบแข็ง หรือสเตนเลสเกรดอุตสาหกรรม ทนต่อแรงกระแทก ความร้อน และการสึกหรอ
การติดตั้ง
- ง่ายต่อการติดตั้งและถอดเปลี่ยน:
- วงนอกแยกส่วนสามารถนำไปวางรอบโครงสร้างหรือเพลาได้โดยตรง ไม่ต้องถอดชิ้นส่วนรอบข้าง
- ยึดกับโครงสร้างได้ทันทีด้วยรู mounting:
- ใช้สกรูหรือโบลต์ยึดกับฐานได้ทันที เพิ่มความสะดวกในการติดตั้งและลดเวลาในการจัด alignment
- ควรขันให้ได้แรงบิดที่เหมาะสม:
- เพื่อให้ลูกปืนกระจายแรงได้สมดุล และไม่เกิดการบิดเบี้ยวระหว่างใช้งาน
การใช้งาน
- อุตสาหกรรมการผลิตและประกอบ (Assembly & Manufacturing):
- เช่น สายพานลำเลียง, ระบบ automation, เครื่องแพ็คสินค้า ที่ต้องการติดตั้งเร็วและบำรุงรักษาง่าย
- เครื่องจักรที่มีโครงสร้างซับซ้อน:
- เช่น เครื่องจักรกลหนัก หรืออุปกรณ์ในพื้นที่ที่เข้าถึงยาก ไม่สามารถถอดเพลาหรือ housing ได้ง่าย
- อุปกรณ์ที่ต้องถอดตรวจสอบบ่อย:
- เหมาะสำหรับระบบที่ต้องมีการตรวจเช็กหรือเปลี่ยนแบริ่งบ่อย เช่น เครื่องจักรในไลน์ผลิตอาหารหรือเภสัชกรรม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดตลับลูกปืน (มม.) ภายใน (d) | 80 |
| ขนาดตลับลูกปืน (มม.) ภายนอก (D) | 165 |
| ขนาดตลับลูกปืน (มม.) ความกว้าง (B,T) | 22 |
| ขนาดตลับลูกปืน (มม.) มุมลาด | 1 |
| ขนาดตลับลูกปืน (มม.) รูน้ำมัน | 3 |
| หมายเลขตลับลูกปืน | CRBD 08022 B |
| แหวนด้านใน PCD | 97 |
| แหวนด้านใน รูติดตั้ง | 10-Ø5.5 through Ø9.5 counter bore depth 5.4 |
| แหวนด้านนอก PCD | 148 |
| แหวนด้านนอก รูติดตั้ง | 10-Ø5.5 through Ø9.5 counter bore depth 5.4 |
| ความสามารถในการรับน้ำหนัก (kN) แบบไดนามิก (C) | 40.4 |
| ความสามารถในการรับน้ำหนัก (kN) แบบสถิต (C₀) | 63.6 |
| ขนาดรูสำหรับติดตั้ง (มม.) da | 117 |
| ขนาดรูสำหรับติดตั้ง (มม.) Da | 132 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ค่ามาตรฐาน |
| ขนาดรูเพลา (Bore Diameter) | 20 – 100 mm |
| ขนาดภายนอก (Outer Diameter) | 40 – 180 mm |
| ความกว้างตลับลูกปืน (Width) | 20 – 60 mm |
| โหลดรัศมี (Radial Load) | สูง |
| ความเร็วรอบสูงสุด | 3000 – 6000 rpm (ขึ้นอยู่กับรุ่น) |
| วัสดุ | เหล็ก GCr15 / วัสดุทนแรงเสียดทานสูง |
| รูยึด (Mounting Holes) | M4 – M10 ขึ้นกับขนาด OD |
| อุณหภูมิการทำงาน | -20°C ถึง +120°C |
| การหล่อลื่น | จาระบี (Grease) หรือ น้ำมัน (Oil) |
| ลักษณะรูยึด | แบบเจาะตรงผ่าน (Through-Hole) หรือรูเกลียว (Tapped Hole) |
