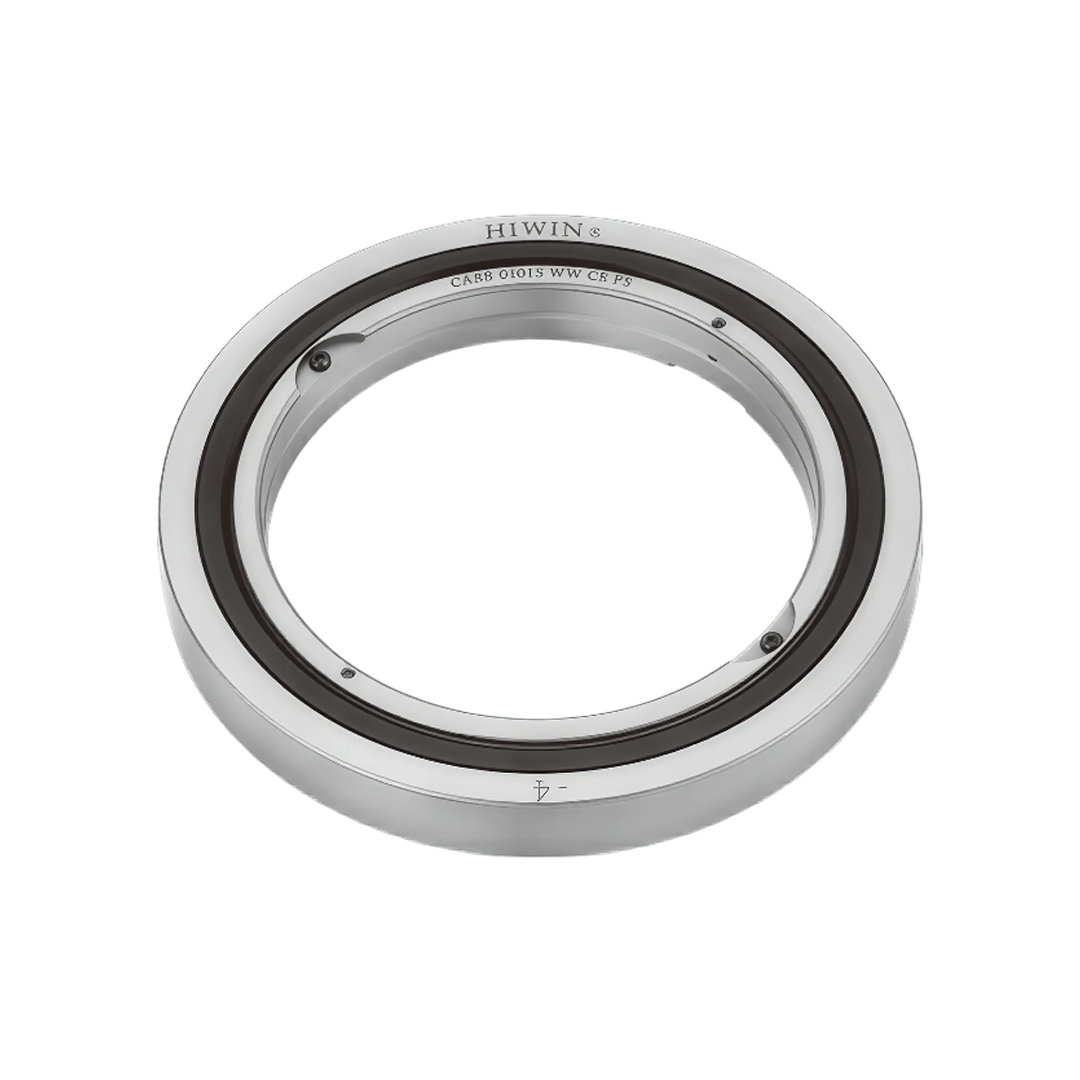

ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBB 10016 100 มม.
ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBB 10016 100 มม.
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน HIWIN (ฺBearing) รหัส CRBB 10016 100 มม.
HIWIN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบขับเคลื่อนและตลับลูกปืนความแม่นยำสูง โดยเฉพาะในอุตสาหกรรมที่ต้องการความเที่ยงตรงสูง เช่น อุตสาหกรรมอัตโนมัติ เครื่องจักร CNC หุ่นยนต์ แขนกล ระบบลำเลียง และอุปกรณ์อิเล็กทรอนิกส์ ตลับลูกปืนของ HIWIN ถูกออกแบบมาเพื่อตอบสนองความต้องการด้านประสิทธิภาพ การรองรับแรงสูง และอายุการใช้งานที่ยาวนาน ด้วยการเลือกใช้วัสดุคุณภาพสูง กระบวนการผลิตที่ทันสมัย และการควบคุมคุณภาพที่เข้มงวดในทุกขั้นตอน หนึ่งในจุดเด่นของตลับลูกปืน HIWIN คือ ความหลากหลายของประเภทและรุ่น เช่น ตลับลูกปืนแบบ Crossed Roller Bearing ที่สามารถรับแรงได้ในหลายทิศทางพร้อมกัน, ตลับลูกปืนแบบ Ball Screw Support Bearing ที่เหมาะสำหรับการใช้งานร่วมกับบอลสกรูเพื่อเพิ่มความเสถียร, และตลับลูกปืนแบบแยกวงแหวน (Split Outer Ring) ที่ออกแบบมาให้ติดตั้งง่ายในพื้นที่จำกัด นอกจากนี้ยังมีรุ่นที่เพิ่มคุณสมบัติพิเศษ เช่น ซีลกันฝุ่นและน้ำ, รูติดตั้งบนตัวเรือน, และ โครงสร้างเสริมความแข็งแรง (High Rigidity) สำหรับสภาพแวดล้อมการทำงานที่ต้องการความทนทานสูง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- วงในแยกส่วน (Split Inner Ring Design):
- ถูกออกแบบให้สามารถแยกวงในออกเป็นสองชิ้นหรือมากกว่า ทำให้การติดตั้งหรือถอดออกจากเพลาทำได้ง่ายโดยไม่ต้องถอดชิ้นส่วนอื่นออกทั้งหมด
- เหมาะสำหรับงาน retrofit หรือ maintenance:
- เหมาะอย่างยิ่งกับเครื่องจักรที่ติดตั้งมาแล้วหรือมีโครงสร้างซับซ้อน ไม่ต้องรื้อระบบทั้งหมดเพื่อเปลี่ยนลูกปืน
- รองรับโหลดสูง:
- สามารถรับแรงในแนวรัศมีและแรงแนวแกนได้ดี ใช้ได้กับงานอุตสาหกรรมที่มีโหลดสูง
- ทนทานต่อการสั่นสะเทือนและแรงกระแทก:
- เหมาะกับงานหนัก เช่น เครื่องจักรกลหนัก, ระบบขนส่ง หรือเครื่องบด
- วัสดุคุณภาพ:
- ใช้เหล็กกล้าอัลลอยด์หรือเหล็กชุบแข็งที่มีความแข็งแรง ทนการสึกหรอและอุณหภูมิได้ดี
การติดตั้ง
- ติดตั้งสะดวกโดยไม่ต้องถอดชิ้นส่วนหลักของเพลา:
- เพียงแยกวงในออกแล้วนำไปประกอบรอบเพลา จากนั้นยึดกลับเข้าหากัน และติดตั้งเข้ากับวงนอกตามปกติ
- จำเป็นต้องมีการตั้งแนวศูนย์ (Alignment):
- ควรใช้เครื่องมือวัด alignment เพื่อให้แนวเพลาและลูกปืนอยู่ในระนาบที่ถูกต้อง ป้องกันความเสียหายระยะยาว
- สามารถติดตั้งในพื้นที่แคบหรือจุดที่เข้าถึงยากได้:
- ซึ่งเป็นข้อได้เปรียบของแบริ่งชนิดนี้เมื่อเทียบกับแบริ่งทั่วไป
การใช้งาน
- อุตสาหกรรมเหมืองแร่ / ปูนซีเมนต์ / เหล็กกล้า:
- ใช้ในเครื่องจักรขนาดใหญ่ที่ต้องการเปลี่ยนลูกปืนโดยไม่หยุดระบบนาน
- เครื่องจักรระบบขับเคลื่อน:
- เช่น มอเตอร์เพลาใหญ่, แท่นบด หรือระบบสายพานลำเลียงที่มีแรงสั่นสะเทือนสูง
- ระบบที่ต้องการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance):
- เช่น เครื่องจักรที่ไม่สามารถหยุดผลิตได้นาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลาง (มม.) ภายใน (d) | 100 |
| เส้นผ่านศูนย์กลาง (มม.) ภายนอก (D) | 140 |
| ความกว้าง (B, T) ขนาด (มม.) | 16 |
| หมายเลขตลับลูกปืน | CRBB 10016 |
| รูน้ำมัน | 2.5 |
| น้ำหนักบรรทุก (kN) Dynamic (C) | 32.5 |
| น้ำหนักบรรทุก (kN) Static (C₀) | 52.3 |
| ขนาดการติดตั้ง (มม.) d₁ | 112 |
| ขนาดการติดตั้ง (มม.) D₁ | 109 |
| ขนาดการติดตั้ง (มม.) D₂ | 129 |
| ขนาดการติดตั้ง (มม.) Ca (สูงสุด) | 1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ค่าประมาณ |
| ขนาดเพลา (Bore Diameter) | 25 – 120 mm |
| ขนาด OD | 47 – 170 mm |
| ความกว้าง (Width) | 20 – 60 mm |
| โหลดรัศมี (Radial Load) | ปานกลางถึงสูง |
| ความเร็วรอบสูงสุด | 2000 – 6000 rpm (ขึ้นอยู่กับขนาดและหล่อลื่น) |
| วัสดุ | เหล็กกล้าคุณภาพสูง (Bearing Steel) |
| ระบบยึดวงแหวนใน | Bolt/Clamp (ตามแบบแยก) |
| การหล่อลื่น | จาระบีหรือน้ำมันหล่อลื่น |
| อุณหภูมิที่ใช้งานได้ | -20°C ถึง +120°C |
