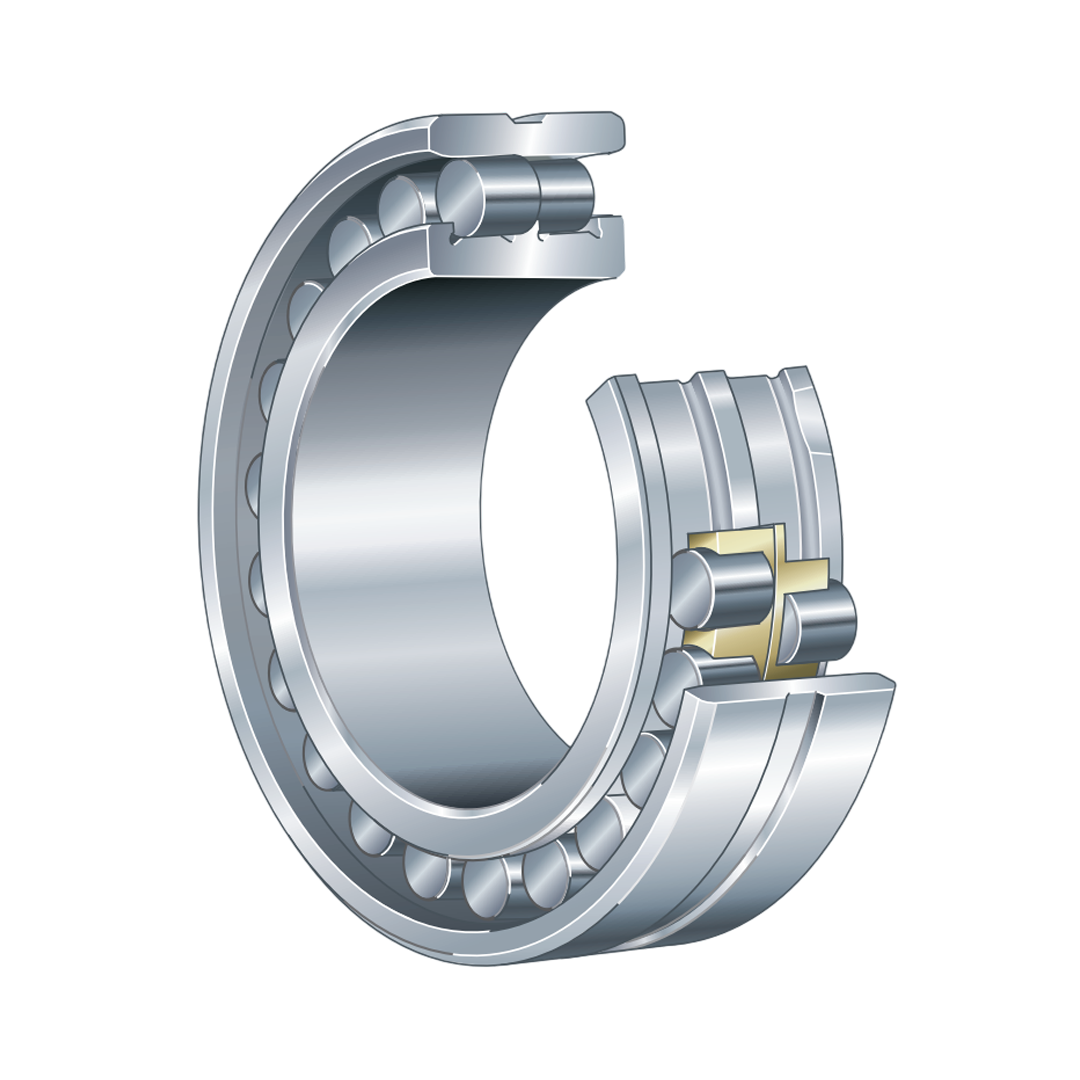

ตลับลูกปืน FAG Super Precision Cylindrical Roller Bearings NN3092-AS-K-M-SP 680 มม.
ตลับลูกปืน FAG Super Precision Cylindrical Roller Bearings NN3092-AS-K-M-SP 680 มม.
FAG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
31,280.00 ฿
ราคาปกติ
ราคาโปรโมชัน
31,280.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน FAG Super Precision Cylindrical Roller Bearings NN3092-AS-K-M-SP 680 มม.
ตลับลูกปืน FAG ถูกออกแบบตามหลักวิศวกรรมขั้นสูง โดยคำนึงถึงการกระจายแรงที่เหมาะสม การลดแรงเสียดทาน และการยืดอายุการใช้งาน โครงสร้างของตลับลูกปืนมีความแข็งแรงและแม่นยำสูง ช่วยให้การหมุนเป็นไปอย่างราบรื่น ลดการสั่นสะเทือน และลดเสียงรบกวนขณะทำงาน FAG ให้ความสำคัญกับคุณภาพของวัสดุ โดยใช้เหล็กคุณภาพสูงผ่านกระบวนการอบชุบความร้อนที่ควบคุมอย่างละเอียด ทำให้ตลับลูกปืนมีความทนทานต่อการสึกหรอ การล้า และแรงกระแทกได้ดี แม้ทำงานต่อเนื่องเป็นเวลานาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแบบความเที่ยงตรงสูง
- โครงสร้างแบบสองแถว ช่วยเพิ่มความแข็งแรงและเสถียรภาพ
- รูเพลาเป็นแบบเรียว ช่วยให้การยึดจับกับเพลาแน่นและแม่นยำ
- รองรับแรงในแนวรัศมีได้ดีมาก
- ออกแบบมาเพื่อลดการสั่นสะเทือนและเสียงรบกวน
- ให้ความแม่นยำในการหมุนสูง เหมาะกับงานละเอียด
- วัสดุและการผลิตคุณภาพสูง ทนต่อการสึกหรอ
- ทำงานได้ราบรื่นแม้ใช้งานต่อเนื่อง
การติดตั้ง
- ตรวจสอบความสะอาดของเพลาและเบ้าตลับลูกปืนก่อนการติดตั้ง
- ใช้เพลาที่ออกแบบมาสำหรับรูเพลาแบบเรียวโดยเฉพาะ
- ติดตั้งให้ตลับลูกปืนอยู่ในแนวตรง ไม่เอียง
- ควบคุมการประกอบให้แน่นสม่ำเสมอเพื่อความแม่นยำ
- ใช้เครื่องมือที่เหมาะสมเพื่อลดความเสียหายระหว่างติดตั้ง
- หลังติดตั้งควรตรวจสอบการหมุนให้ลื่นและสม่ำเสมอ
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำสูง
- ใช้งานในเครื่องจักรกลความเร็วสูง
- เหมาะกับระบบที่ต้องการความเสถียรของเพลาเป็นพิเศษ
- นิยมใช้ในเครื่องจักรอุตสาหกรรมขั้นสูง
- ใช้ในงานที่ต้องการคุณภาพผิวและความเที่ยงตรงของการหมุน
- ช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของเครื่องจักร
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Designation | NN3092-AS-K-M-SP |
| Mass m kg | 197 |
| Dimensions d (mm.) | 460 |
| Dimensions D (mm.) | 680 |
| Dimensions B (mm.) | 163 |
| Dimensions r min. (mm.) | 6 |
| Dimensions s1) (mm.) | 10,5 |
| Dimensions E (mm.) | 624 |
| Dimensions F (mm.) | – |
| Dimensions D1 (mm.) | – |
| Dimensions d1 (mm.) | 544 |
| Dimensions ds (mm.) | 12,5 |
| Dimensions ns (mm.) | 23,5 |
| Mounting dimensions da min. (mm.) | 483 |
| Mounting dimensions Da max. (mm.) | 657 |
| Mounting dimensions Db min. (mm.) | 628 |
| Mounting dimensions ra max. (mm.) | 5 |
| Basic load ratings dyn. Cr kN | 2 600 |
| Basic load ratings stat. C0r kN | 5 400 |
| Fatigue limit load Cur kN | 480 |
| Limiting speed nG grease min-1 | 1 100 |
| Limiting speed nG Oil min-1 | 1 400 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | ตลับลูกปืนลูกกลิ้งทรงกระบอก ความเที่ยงตรงสูง |
| ระดับความแม่นยำ | Super Precision สำหรับงานที่ต้องการความเที่ยงตรงมาก |
| โครงสร้าง | แบบสองแถว เพิ่มความมั่นคงในการรองรับโหลด |
| รูใน (Bore) | รูเรียว เหมาะสำหรับการปรับตั้งความกระชับกับเพลา |
| มุมเรียว | รูเรียวตามมาตรฐานอุตสาหกรรม |
| แบบรังลูกปืน (Cage) | มีรังลูกปืน ช่วยควบคุมตำแหน่งลูกกลิ้งอย่างแม่นยำ |
| ความสามารถรับแรง | เหมาะสำหรับรับแรงในแนวรัศมีสูง |
| เสถียรภาพการหมุน | การหมุนเรียบ ลดการสั่นสะเทือน |
| ความเสียดทาน | ต่ำ ช่วยลดการสูญเสียพลังงาน |
| ความร้อนขณะทำงาน | ลดการสะสมความร้อน |
| อายุการใช้งาน | ยาวนาน เหมาะสำหรับการใช้งานต่อเนื่อง |
| การติดตั้ง | ช่วยให้ปรับตั้งพรีโหลดและความแน่นได้ง่าย |
| ความเหมาะสมของงาน | เครื่องจักรความเร็วสูง เครื่องจักรความแม่นยำ |
| การบำรุงรักษา | ดูแลรักษาง่าย รองรับการใช้งานระยะยาว |
