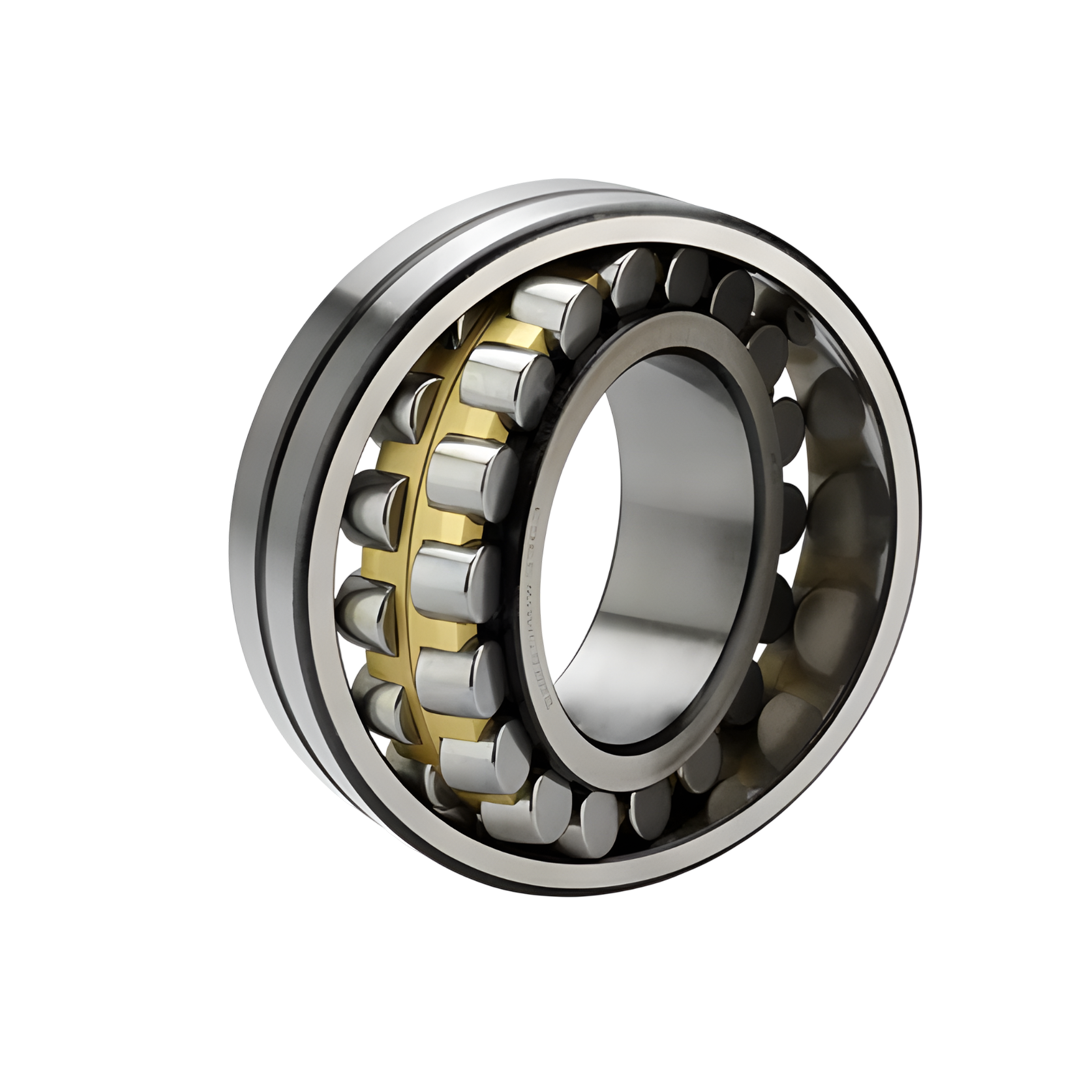

ตลับลูกปืน FAG Spherical Roller Bearings With withdrawal sleeve 24076-B-K30-MB 560 มม.
ตลับลูกปืน FAG Spherical Roller Bearings With withdrawal sleeve 24076-B-K30-MB 560 มม.
FAG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
26,880.00 ฿
ราคาปกติ
ราคาโปรโมชัน
26,880.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน FAG Spherical Roller Bearings With withdrawal sleeve 24076-B-K30-MB 560 มม.
ตลับลูกปืน FAG ถูกออกแบบตามหลักวิศวกรรมขั้นสูง โดยคำนึงถึงการกระจายแรงที่เหมาะสม การลดแรงเสียดทาน และการยืดอายุการใช้งาน โครงสร้างของตลับลูกปืนมีความแข็งแรงและแม่นยำสูง ช่วยให้การหมุนเป็นไปอย่างราบรื่น ลดการสั่นสะเทือน และลดเสียงรบกวนขณะทำงาน FAG ให้ความสำคัญกับคุณภาพของวัสดุ โดยใช้เหล็กคุณภาพสูงผ่านกระบวนการอบชุบความร้อนที่ควบคุมอย่างละเอียด ทำให้ตลับลูกปืนมีความทนทานต่อการสึกหรอ การล้า และแรงกระแทกได้ดี แม้ทำงานต่อเนื่องเป็นเวลานาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- เป็นตลับลูกปืนเม็ดกลมสองแถว รองรับแรงได้ทั้งแนวรัศมีและแนวแกน
- ออกแบบให้ปรับแนวตัวเองได้ เหมาะกับงานที่เพลาอาจไม่ตรงศูนย์
- ใช้ร่วมกับ withdrawal sleeve เพื่อความสะดวกในการถอดออกจากเพลา
- โครงสร้างแข็งแรง เหมาะกับงานหนักและการทำงานต่อเนื่อง
- มีความทนทานต่อการสั่นสะเทือนและแรงกระแทก
- ช่วยยืดอายุการใช้งานของระบบส่งกำลัง
การติดตั้ง
- ติดตั้งบนเพลาที่มีบ่าหรือไหล่เพลา
- ใช้ withdrawal sleeve ช่วยยึดตลับลูกปืนให้แน่นกับเพลา
- ติดตั้งและถอดได้ง่าย ไม่ทำให้เพลาเสียหาย
- สามารถปรับตำแหน่งตลับลูกปืนได้สะดวก
- เหมาะกับงานที่ต้องถอดบำรุงรักษาบ่อย
การใช้งาน
- ใช้ในเครื่องจักรอุตสาหกรรมที่รับโหลดสูง
- เหมาะกับระบบที่ต้องการความมั่นคงและความทนทาน
- ใช้งานได้ดีในสภาพแวดล้อมที่มีแรงสั่นสะเทือน
- นิยมใช้ในงานเหมือง โรงงานอุตสาหกรรมหนัก และระบบลำเลียง
- ช่วยลดเวลาการหยุดเครื่องเพื่อซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Designation Bearing | 24076-B-K30-MB |
| Designation Withdrawal sleeve | AH24076 |
| Mass m Bearing kg | 155 |
| Mass m With drawal sleeve kg | 24 |
| Dimensions d1H (mm) | 360 |
| Dimensions d (mm) | 380 |
| Dimensions D (mm) | 560 |
| Dimensions B (mm) | 180 |
| Dimensions r min. (mm) | 5 |
| Dimensions D1 (mm) | 499 |
| Dimensions ds (mm) | 9.5 |
| Dimensions ns (mm) | 17.7 |
| Dimensions a (mm) | 20 |
| Dimensions b (mm) | 28 |
| Dimensions Thread d2G (mm) | Tr400X5 |
| Dimensions l (mm) | 208 |
| Mounting dimensions da min. (mm) | 398 |
| Mounting dimensions Da max. (mm) | 542 |
| Mounting dimensions ra max. (mm) | 4 |
| Basic load ratings dyn. Cr kN | 3 350 |
| Basic load ratings stat. C0r kN | 7 200 |
| Calculation factors e | 0.31 |
| Calculation factors Y1 | 2.15 |
| Calculation factors Y2 | 3.2 |
| Calculation factors Y0 | 2.1 |
| Fatigue limit load Cur kN | 580 |
| Limiting speed nG min-1 | 750 |
| Reference speed nB min-1 | 520 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการทางเทคนิค | รายละเอียด |
| ประเภทตลับลูกปืน | ตลับลูกปืนเม็ดโค้งสองแถว (Spherical Roller Bearing) |
| รูเพลา | รูเรียว ใช้งานร่วมกับ Withdrawal Sleeve |
| โครงสร้างเม็ดลูก | เม็ดลูกทรงโค้ง จัดเรียงสองแถว |
| การปรับแนว | สามารถปรับแนวได้เอง (Self-aligning) |
| วงแหวนใน | ออกแบบให้ถอดออกจากเพลาได้ง่าย |
| วงแหวนรอบนอก | มีร่องรางวิ่งทรงโค้ง |
| วัสดุ | เหล็กคุณภาพสูงสำหรับตลับลูกปืน |
| กรงลูกปืน | กรงโลหะ แข็งแรง ทนทาน |
| การรับโหลด | รองรับโหลดแนวรัศมีและแนวแกนพร้อมกัน |
| การติดตั้ง | ติดตั้งและถอดออกได้สะดวกด้วย Withdrawal Sleeve |
| การบำรุงรักษา | ตรวจสอบและถอดเปลี่ยนง่าย |
| การใช้งานทั่วไป | เครื่องจักรอุตสาหกรรม งานเพลาขนาดใหญ่ |
