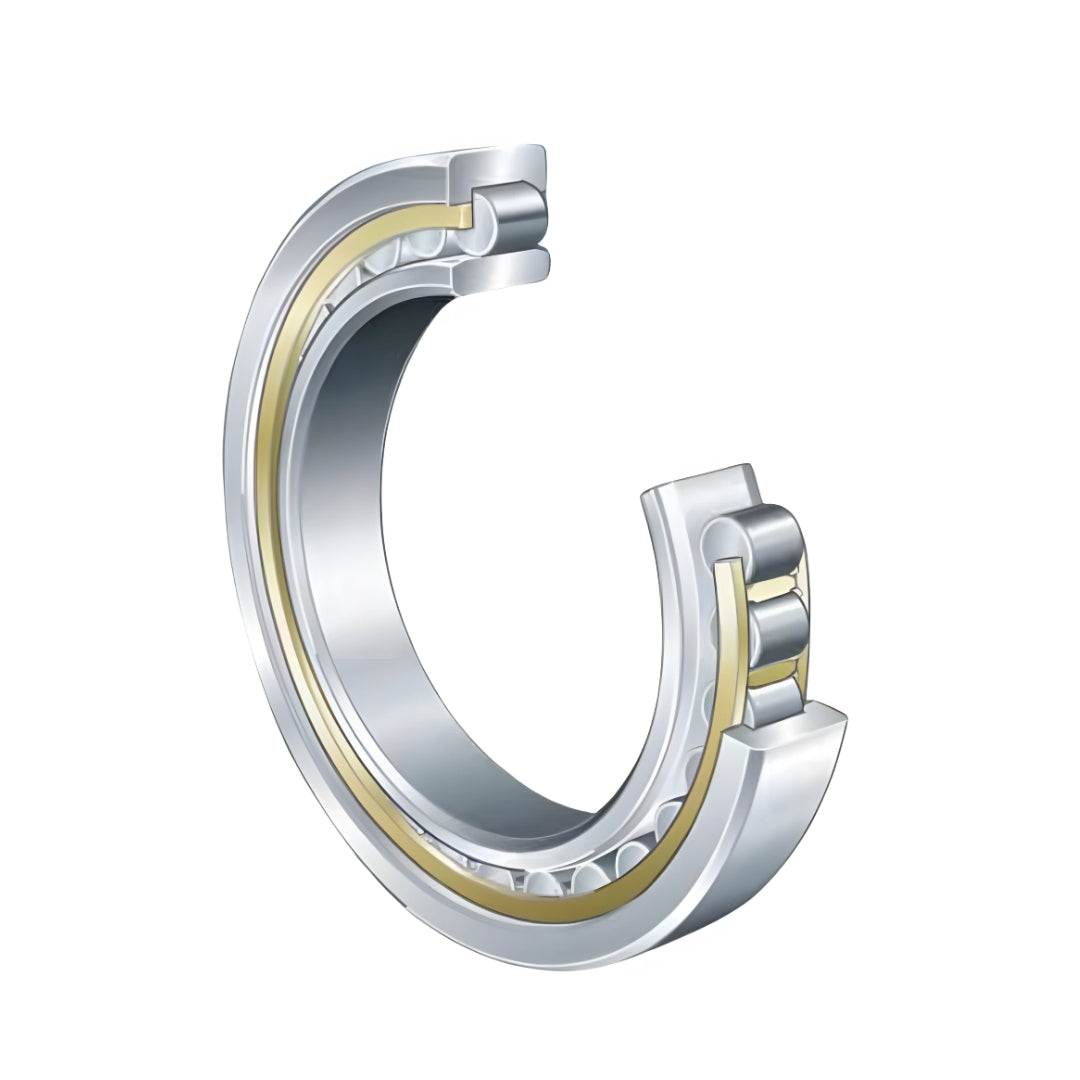

ตลับลูกปืน FAG Cylindrical roller bearings NU1088-M1

ในงานอุตสาหกรรมที่ต้องรับน้ำหนักสูงและมีความเร็วรอบมาก ตลับลูกปืนเม็ดทรงกระบอก (Cylindrical roller bearings) คือตัวเลือกที่ได้รับความนิยมอย่างแพร่หลาย

คุณสมบัติหลักของตลับลูกปืน FAG เม็ดทรงกระบอก

ตลับลูกปืนเม็ดทรงกระบอกแถวเดี่ยวพร้อมกรงลูกปืน จาก FAG เป็นหน่วยการทำงานที่สมบูรณ์แบบ ซึ่งประกอบด้วยวงแหวนใน, วงแหวนนอก, เม็ดลูกปืนทรงกระบอก และกรงลูกปืน คุณสมบัติที่โดดเด่นของตลับลูกปืนชนิดนี้คือ:

• ความแข็งแกร่งสูง (High rigidity): เนื่องจากเม็ดลูกปืนมีพื้นที่สัมผัสกับร่องวิ่งที่ใหญ่ ทำให้มีความสามารถในการ รับแรงในแนวรัศมีสูง (High radial load carrying capacity) ได้อย่างยอดเยี่ยม
• การติดตั้งและถอดประกอบง่าย: ด้วยการออกแบบที่แยกชิ้นส่วนได้ (separable) ทำให้สามารถติดตั้งและถอดประกอบได้อย่างง่ายดาย
• รองรับความเร็วสูง: การออกแบบกรงลูกปืนที่เหมาะสมช่วยให้สามารถทำงานที่ ความเร็วรอบสูง (High speeds) ได้อย่างมีประสิทธิภาพ

ประเภทและการใช้งานตามการออกแบบ

ตลับลูกปืน FAG เม็ดทรงกระบอก มีการออกแบบที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกัน:

ตลับลูกปืนแบบไม่ระบุตำแหน่ง (Non-locating bearings):

• NU bearings: มีไหล่ (ribs) สองข้างบนวงแหวนนอกและไม่มีไหล่บนวงแหวนใน
• N bearings: มีไหล่สองข้างบนวงแหวนในและไม่มีไหล่บนวงแหวนนอก

**ทั้งสองรุ่นนี้ ไม่สามารถรับแรงในแนวแกน (Axial forces) ได้ ทำให้เหมาะสำหรับงานที่ต้องรับการขยายตัวของเพลาในแนวแกนที่เกิดจากความร้อน

ตลับลูกปืนแบบระบุตำแหน่ง (Locating bearings):

• NJ bearings: มีไหล่สองข้างบนวงแหวนนอกและหนึ่งข้างบนวงแหวนใน สามารถรับแรงในแนวแกนได้ในทิศทางเดียว
• NUP bearings: มีไหล่สองข้างบนวงแหวนนอกและไหล่หนึ่งข้างพร้อมแหวนรอง (rib washer) บนวงแหวนใน สามารถรับแรงในแนวแกนได้ทั้งสองทิศทาง

การออกแบบพิเศษและข้อดีเพิ่มเติม

• ตลับลูกปืนแม่นยำพิเศษ (Super precision bearings): รุ่น N10..-K.M1.SP หรือ N19..-K.M1.SP มีค่าความคลาดเคลื่อนที่จำกัดมาก ทำให้เหมาะสำหรับงานที่ต้องการความแม่นยำสูง
• กรงลูกปืน (Cages): โดยทั่วไปจะใช้กรงลูกปืนแบบแข็ง (solid cages) ที่ทำจากทองเหลือง ซึ่งทนทานและเหมาะกับงานหนัก
• อุณหภูมิการทำงาน: ตลับลูกปืนที่ไม่มีซีลสามารถทำงานได้ที่อุณหภูมิระหว่าง -30 °C ถึง +150 °C อย่างต่อเนื่อง

ตลับลูกปืนเม็ดทรงกระบอกแถวเดี่ยวพร้อมกรงลูกปืน FAG เป็นตัวเลือกที่ยอดเยี่ยมสำหรับงานที่ต้องรับ แรงในแนวรัศมีสูง และต้องการความแข็งแกร่ง ด้วยความหลากหลายของรุ่นและการออกแบบเฉพาะทาง ทำให้สามารถนำไปประยุกต์ใช้ในอุตสาหกรรมต่างๆ ได้อย่างกว้างขวาง เช่น เครื่องยนต์, ปั๊มน้ำ หรือเครื่องจักรที่ต้องรับน้ำหนักสูง

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดี่ยว FAG (Single row cylindrical roller bearings with cage)

ตลับลูกปืนแบบมีวงแหวน L-section (Bearings with L-section ring)

ตลับลูกปืนกึ่งหาตำแหน่ง (Semi-locating bearings) รหัส NJ สามารถใช้ร่วมกับวงแหวน L-section รหัส HJ เพื่อให้เป็นหน่วยตลับลูกปืนแบบหาตำแหน่ง (locating bearing unit) การออกแบบนี้มีครีบสองครีบ (two ribs) บนวงแหวนใน และมีวงแหวน L-section เพิ่มเติมบนวงแหวนนอก วงแหวน L-section ที่เหมาะสมสำหรับตลับลูกปืนเหล่านี้จะระบุไว้ในตารางขนาดมิติ ตลับลูกปืนและวงแหวน L-section ต้องสั่งซื้อแยกต่างหาก

วงแหวน L-section (L-section rings)

วงแหวน L-section มีข้อดีเมื่อใช้ภายใต้โหลดสูง พื้นผิวรับโหลดของวงแหวน L-section ในตลับลูกปืนซีรีส์ NUP ที่มีแหวนรองแบบหลวม (loose washer) มีขนาดเล็กเกินไปที่จะรับแรงขับ (thrust) ได้อย่างเพียงพอ ในบางการใช้งาน วงแหวนเหล่านี้ยังช่วยให้ติดตั้งและถอดประกอบได้ง่ายขึ้น

การซีล (Sealing)

ตลับลูกปืนเหล่านี้ไม่มีซีล

การหล่อลื่น (Lubrication)

สามารถหล่อลื่นตลับลูกปืนจากด้านหน้าโดยใช้จาระบีหรือน้ำมัน

อุณหภูมิการใช้งาน (Operating temperature)

ตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดี่ยวพร้อมกรงสามารถใช้งานได้ที่อุณหภูมิตั้งแต่ -30 °C ถึง +150 °C สำหรับการใช้งานต่อเนื่องที่อุณหภูมิสูงกว่า +120 °C โปรดติดต่อเรา

Cages

รหัสต่อท้าย M1 ระบุตลับลูกปืนมาตรฐานที่มีกรงนำทางโดยเม็ดลูกปืน (roller-guided) สำหรับข้อมูลกรงเพิ่มเติม: ดูในตาราง หน้า 289 โปรดติดต่อเราสำหรับข้อมูลกรงสำหรับดีไซน์พิเศษ

Disc cage

• ในตลับลูกปืนเม็ดกลมทรงกระบอก LSL1923 กรงแบบจานแบนภายนอก (externally-guided flat brass disc cage) จะป้องกันไม่ให้เม็ดลูกปืนมาชนกันเองระหว่างการหมุน
• cage มีช่องสำหรับรองรับเม็ดลูกปืน
• มวลของเม็ดลูกปืนถูกนำทางโดยครีบ (ribs) บนวงแหวนในเท่านั้น เนื่องจากมวลของกรงมีขนาดเล็กมาก จึงทำให้มีภาระเพียงเล็กน้อยต่อการแยกส่วนประกอบของตลับลูกปืน มันจึงทำหน้าที่ของมันได้อย่างเต็มที่ในการแยกเม็ดลูกปืนออกจากกันและรองรับแรงเฉื่อย
• สารหล่อลื่นจะถูกแลกเปลี่ยนผ่านช่องว่าง
• การไหลของน้ำมันที่ดีเกิดขึ้นผ่านช่องเปิดที่มีแกนกลาง
• วงแหวนนอกถูกแยกและยึดเข้าด้วยกันด้วยตัวยึด
