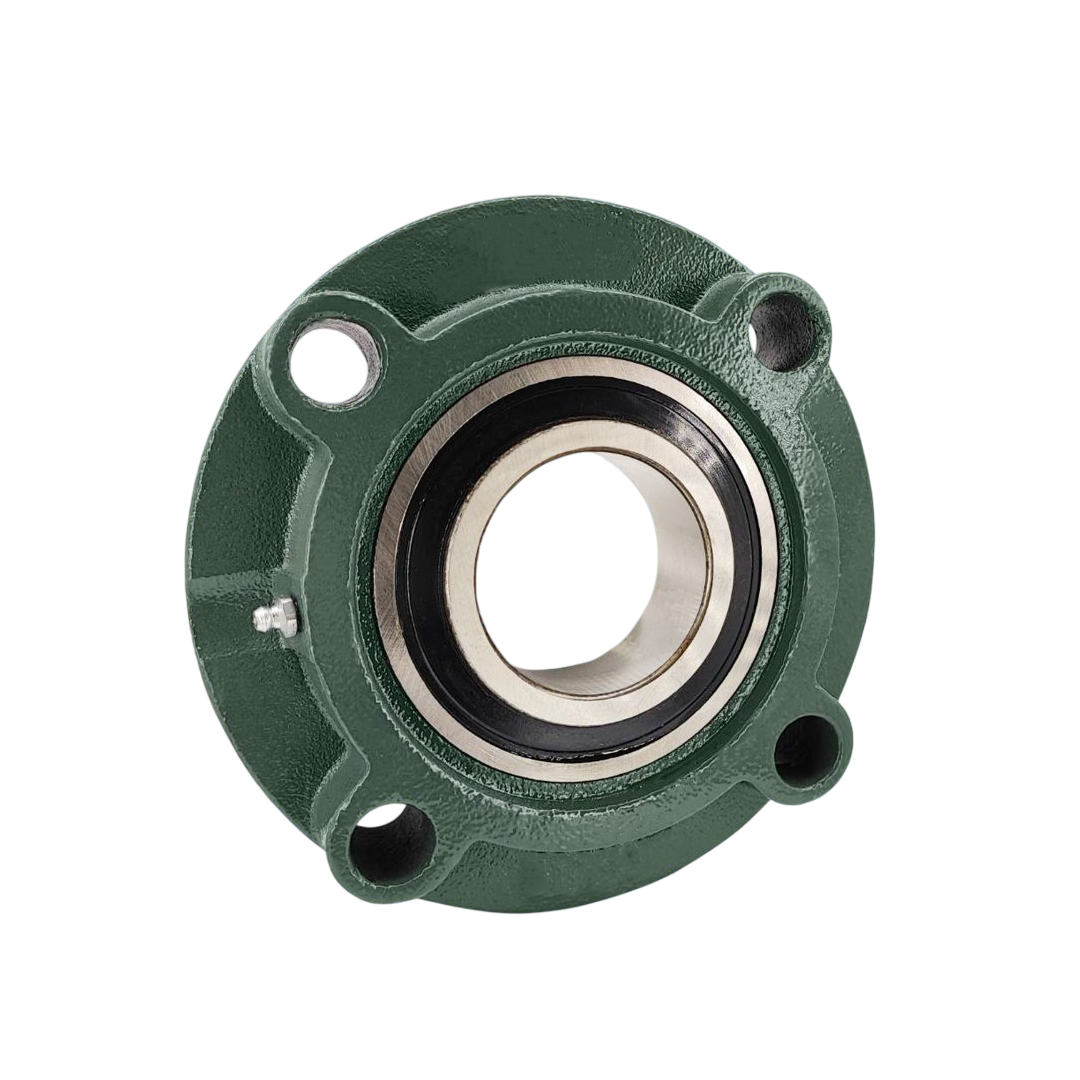

ตลับลูกปืน DAISHO รหัส UCFC213
ตลับลูกปืน DAISHO รหัส UCFC213
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส UCFC213
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- ตัว housing เป็นแบบทรงกระบอก พร้อมหน้าแปลนกลมสำหรับยึดกับเครื่องจักร
- ตลับลูกปืนภายในแบบแบริ่งเม็ดกลมหรือทรงกระบอก พร้อมซีลกันฝุ่น
- ผลิตจากเหล็กหล่อหรือสแตนเลส ทนทานต่อแรงกระแทก ความชื้น และสารเคมี
- รองรับการใช้งานต่อเนื่องในสภาวะที่มีแรงสั่นสะเทือนหรือการหมุนรอบสูง
- ใช้ในงานที่ต้องการตำแหน่งติดตั้งแบบฝังเข้ารูหรือช่องแคบ
การติดตั้ง
- เจาะหรือเตรียมรูสำหรับใส่ตัว Flange Cartridge ให้ตรงกับขนาดของชุดยูนิต
- สอดยูนิตเข้าไปในรูโดยให้หน้าแปลนแนบสนิทกับพื้นผิวติดตั้ง
- ยึดหน้าแปลนด้วยน็อตผ่านรูยึดด้านหน้าให้ครบ
- สอดเพลาเข้าในตลับลูกปืน แล้วขันสกรูล็อกเพลาให้แน่น
- ตรวจสอบแนวเพลาให้ตรงและหมุนได้อย่างลื่นไหล
การใช้งาน
- ใช้ในเครื่องจักรที่มีพื้นที่จำกัด เช่น ระบบสายพานแนวตั้ง เครื่องบรรจุ หรือเครื่องแพ็ค
- เหมาะสำหรับงานอุตสาหกรรมอาหาร ยา เครื่องจักรอัตโนมัติ หรือเครื่องมือพิเศษ
- ใช้งานได้ทั้งแนวราบ แนวดิ่ง หรือแนวเอียง
- ควรบำรุงรักษาเป็นระยะ เช่น การเติมจาระบี และตรวจสอบซีล
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Bearing No (หมายเลขแบริ่ง) | UCFC213 |
| shaft d(mm) (เพลา d(มม.)) | 65 |
| a (มม.) | 205 |
| p (มม.) | 170 |
| e (มม.) | 120.2 |
| l (มม.) | 16 |
| s (มม.) | 19 |
| J (มม.) | 14 |
| k (มม.) | 15 |
| g (มม.) | 36 |
| f (มม.) | 145 |
| z (มม.) | 56.7 |
| B1 (มม.) | 65.1 |
| n (มม.) | 25.4 |
| bolt site (ตำแหน่งโบลต์) | 16 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Flange Cartridge Bearing Unit |
| ลักษณะโครงสร้าง | ตัวเสื้อเป็นทรงกระบอก (Cartridge Housing) พร้อมแปลนยึดติดตั้ง (หน้าแปลนวงกลมหรือเหลี่ยม) |
| ประเภทตลับลูกปืน | ลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) พร้อมแหวนล็อกและซีลในตัว |
| ขนาดเพลา (Bore Size) | โดยทั่วไป 20 - 90 มม. |
| วัสดุเสื้อ (Housing) | เหล็กหล่อ (Cast Iron) หรือเหล็กกล้า |
| วัสดุตลับลูกปืน | เหล็กกล้าชุบแข็ง (Chrome Steel GCr15) |
| ซีลกันฝุ่น | ซีลยางคู่ (Double Lip Seal) ป้องกันฝุ่นและความชื้น |
| การหล่อลื่น | มีจาระบีบรรจุจากโรงงาน พร้อมจุดเติมจาระบี (Grease fitting) |
| ความเร็วรอบ (RPM) | รองรับ 1,500 – 6,000 RPM (ขึ้นอยู่กับขนาดและโหลด) |
| อุณหภูมิการใช้งาน | โดยทั่วไป -20°C ถึง +100°C (ขึ้นกับชนิดซีลและจาระบี) |
| จุดเด่น | - ติดตั้งได้แม่นยำในพื้นที่จำกัด- รับแรงได้ดีทั้งแนวรัศมีและแนวแกน- ถอดเปลี่ยนง่าย |
| มาตรฐานการผลิต | รองรับมาตรฐาน JIS / ISO / DIN |
| การใช้งานทั่วไป | ใช้ในเครื่องจักรกลทั่วไป, ระบบสายพาน, เครื่องบรรจุ, เครื่องลำเลียง, พัดลมอุตสาหกรรม ฯลฯ |
