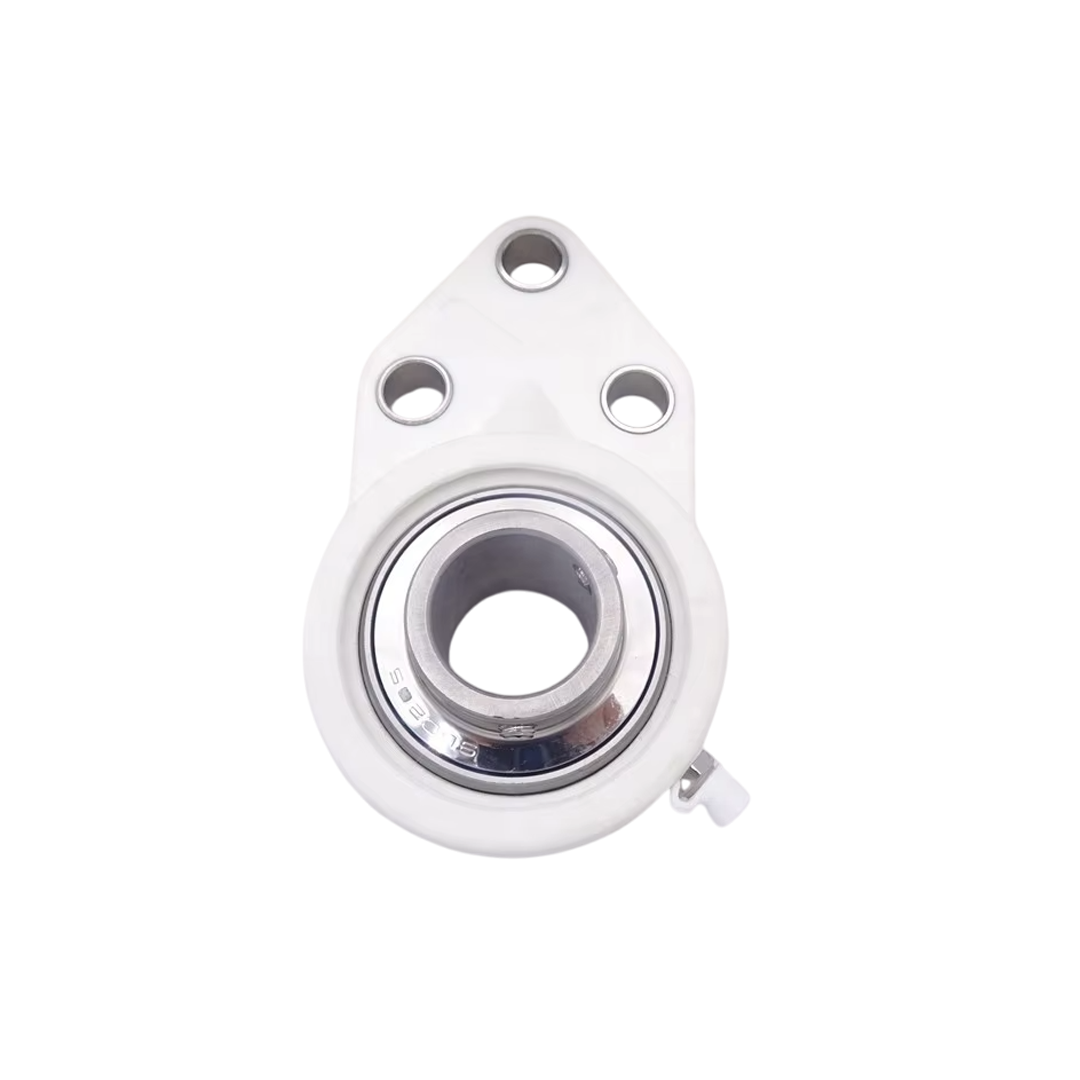

ตลับลูกปืน DAISHO รหัส S.UCFB207
ตลับลูกปืน DAISHO รหัส S.UCFB207
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส S.UCFB207
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- ตัวตลับลูกปืนออกแบบมาเป็นชุดพร้อมหน้าแปลน 3 รูสำหรับยึดติด
- ใช้แบริ่งแบบเม็ดกลมหรือทรงกระบอก พร้อมซีลกันฝุ่นและสิ่งปนเปื้อน
- ผลิตจากเหล็กหล่อคุณภาพสูง แข็งแรง ทนทานต่อแรงกระแทกและสั่นสะเทือน
- รองรับโหลดรัศมีได้ดี และบางรุ่นสามารถรับโหลดแนวแกน
- ตัวแปลนออกแบบรูปทรงสามเหลี่ยมหรือวงกลมมี 3 รู ช่วยให้ติดตั้งในมุมต่างๆ ได้สะดวก
การติดตั้ง
- กำหนดตำแหน่งติดตั้งให้แนวศูนย์กลางของเพลาตรง
- ยึดหน้าแปลนเข้ากับโครงสร้างด้วยสกรูหรือน็อตที่รูทั้ง 3 จุด
- สอดเพลาเข้าในตลับลูกปืน แล้วขันสกรูล็อกเพลาให้แน่น
- ตรวจสอบระยะศูนย์และแนวหมุนของเพลาให้ถูกต้อง
- เติมจาระบีหรือสารหล่อลื่นตามคำแนะนำของผู้ผลิต
การใช้งาน
- เหมาะกับ งานเครื่องจักรกลขนาดเล็ก-กลาง, สายพานลำเลียง, พัดลมอุตสาหกรรม
- ใช้ในระบบที่ต้องการความยืดหยุ่นในการติดตั้ง เช่น พื้นที่มุมหรือเครื่องจักรโครงสร้างพิเศษ
- ใช้ได้ทั้งในแนวราบ แนวดิ่ง หรือแนวเอียง
- ควรตรวจเช็คซีล และหล่อลื่นเป็นระยะ เพื่อประสิทธิภาพสูงสุดและยืดอายุการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Bearing No (หมายเลขแบริ่ง) | S.UCFB207 |
| shaft d(mm) (เพลา d(มม.)) | 35 |
| a (มม.) | 144 |
| h (มม.) | 55 |
| e (มม.) | 46 |
| J (มม.) | 32 |
| I (มม.) | 19 |
| g (มม.) | 15 |
| l (มม.) | 34.0 |
| c (มม.) | 62 |
| s (มม.) | 10 |
| b (มม.) | 90 |
| f (มม.) | 70 |
| z (มม.) | 44.4 |
| B1 (มม.) | 42.9 |
| n (มม.) | 17.5 |
| bolt site (ตำแหน่งโบลต์) | M8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Three-Bolt Flange Bearing Unit |
| ลักษณะเสื้อ | หน้าแปลนวงกลมมีรูยึด 3 รู (กระจายตัวแบบสมมาตร 120°) |
| ประเภทตลับลูกปืน | ลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) พร้อมแหวนล็อกในตัว |
| ขนาดเพลา (Bore Size) | โดยทั่วไป 20 มม. – 50 มม. |
| วัสดุเสื้อ (Housing) | เหล็กหล่อคุณภาพสูง (High-Grade Cast Iron) เคลือบป้องกันสนิม |
| วัสดุลูกปืน | เหล็กกล้าชุบแข็ง (Chrome Steel GCr15) |
| ซีลกันฝุ่น | ซีลยางคู่ (Double-lip Seals) ป้องกันฝุ่นและสิ่งปนเปื้อน |
| การหล่อลื่น | เติมจาระบีได้ผ่านจุดอัดจาระบี (Grease Fitting) มีจาระบีติดตั้งจากโรงงาน |
| ความเร็วรอบ (RPM) | รองรับได้ 1,500 – 6,000 RPM (ขึ้นกับขนาดและการใช้งาน) |
| อุณหภูมิใช้งาน | -20°C ถึง +100°C (ขึ้นกับชนิดซีลและจาระบี) |
| จุดเด่น | - ยึดติดแน่นด้วย 3 จุด- กระจายน้ำหนักได้ดี- ติดตั้งแน่นหนาในงานที่มีแรงสั่นสะเทือน |
| มาตรฐานการผลิต | JIS / ISO / DIN หรือเทียบเท่า |
| การใช้งานทั่วไป | เครื่องจักรอุตสาหกรรม, เครื่องบรรจุ, ระบบสายพาน, เครื่องจักรเกษตร, ระบบขับเคลื่อนทั่วไป |
