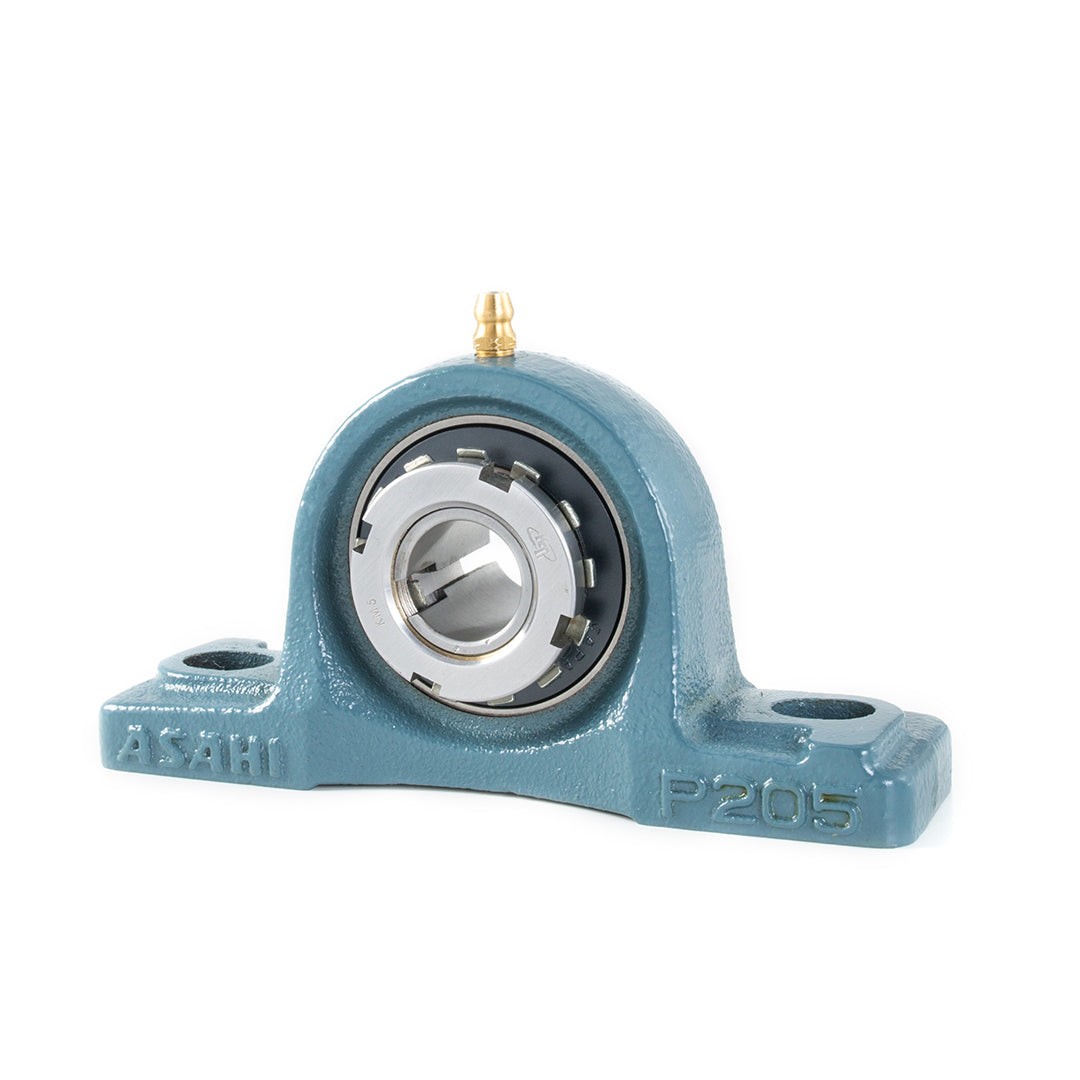

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 317 + H 2317

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	L
UKP 305 + H 2305	20	45	175	132	45	17	20	16	83	35	M14	UK 305 + H 2305	P 305	1.6
UKP 306 + H 2306	25	50	180	140	50	17	20	19	94	38	M14	UK 306 + H 2306	P 306	1.9
UKP 307 + H 2307	30	56	210	160	56	17	25	21	105	43	M14	UK 307 + H 2307	P 307	2.7
UKP 308 + H 2308	35	60	220	170	60	17	27	23	116	46	M14	UK 308 + H 2308	P 308	3.0
UKP 309 + H 2309	40	67	245	190	67	20	30	25	128	50	M16	UK 309 + H 2309	P 309	4.6
UKP 310 + H 2310	45	75	275	212	75	20	35	28	143	55	M16	UK 310 + H 2310	P 310	6.2
UKP 311 + H 2311	50	80	310	236	80	20	38	31	154	59	M16	UK 311 + H 2311	P 311	7.9
UKP 312 + H 2312	55	85	330	250	85	25	38	33	165	62	M20	UK 312 + H 2312	P 312	9.3
UKP 313 + H 2313	60	90	340	260	90	25	38	36	174	65	M20	UK 313 + H 2313	P 313	9.8
UKP 315 + H 2315	65	100	380	290	100	27	40	40	197	73	M22	UK 315 + H 2315	P 315	13.7
UKP 316 + H 2316	70	106	400	300	110	27	40	45	209	78	M22	UK 316 + H 2316	P 316	16.6
UKP 317 + H 2317	75	112	420	320	110	33	45	45	221	82	M27	UK 317 + H 2317	P 317	18.6
UKP 318 + H 2318	80	118	430	330	110	33	45	50	233	86	M27	UK 318 + H 2318	P 318	21.1
UKP 319 + H 2319	85	125	470	360	120	36	50	50	250	90	M30	UK 319 + H 2319	P 319	26.5
UKP 320 + H 2320	90	140	490	380	120	36	50	55	275	97	M30	UK 320 + H 2320	P 320	34.3
UKP 322 + H 2322	100	150	520	400	140	40	55	60	295	105	M33	UK 322 + H 2322	P 322	42.6
UKP 324 + H 2324	110	160	570	450	140	40	55	70	321	112	M33	UK 324 + H 2324	P 324	53.0
UKP 326 + H 2326	115	180	600	480	140	40	55	80	354	121	M33	UK 326 + H 2326	P 326	72.4
UKP 328 + H 2328	125	200	620	500	140	40	55	80	388	131	M33	UK 328 + H 2328	P 328	89.4

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 317 + H 2317 Data sheet
