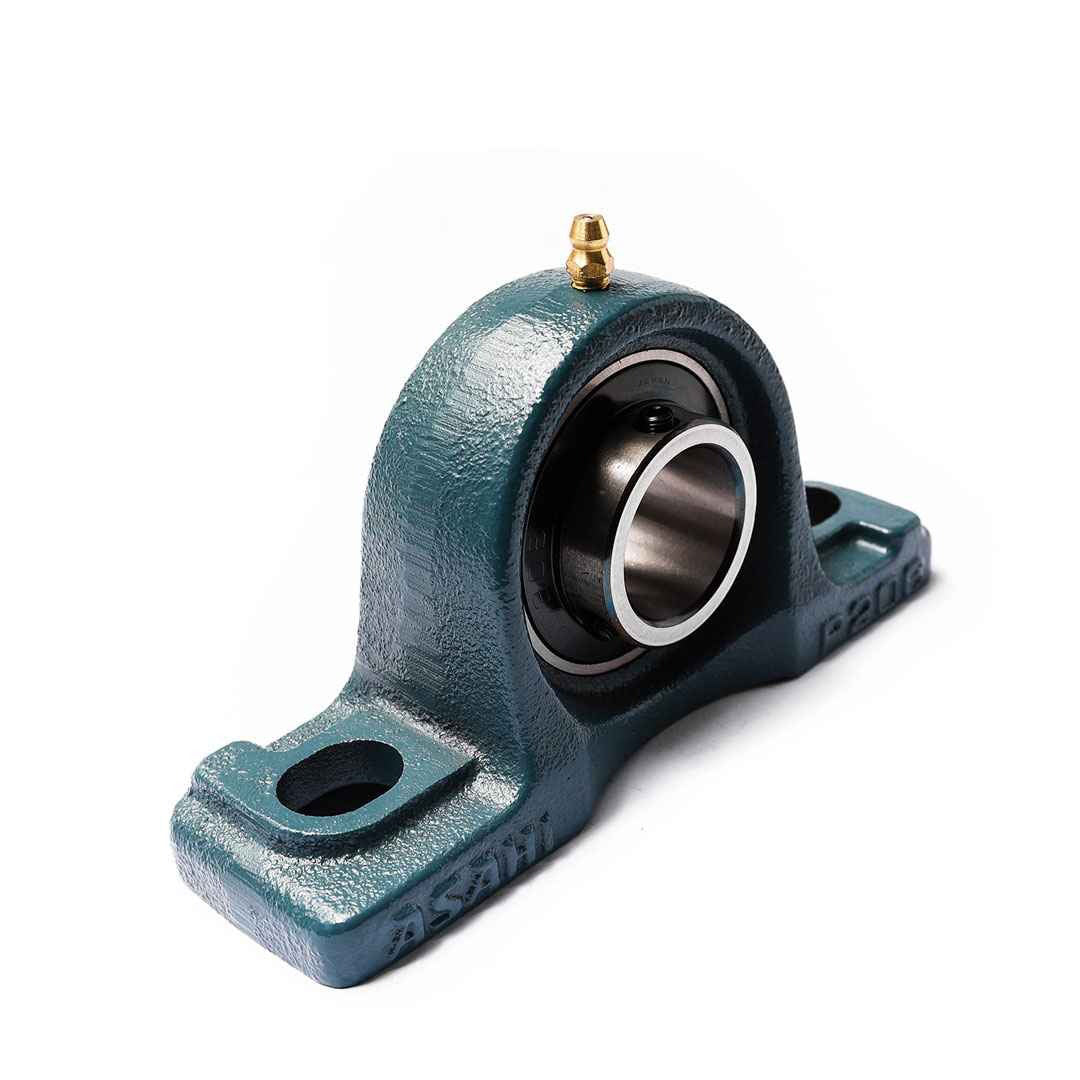

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCLP 211

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCLP 201	12	27	121	89	29	12	16	13	56	26	10	M10	UCW 201	LP 203	0.50
UCLP 202	15	27	121	89	29	12	16	13	56	26	10	M10	UCW 202	LP 203	0.49
UCLP 203	17	27	121	89	29	12	16	13	56	26	10	M10	UCW 203	LP 203	0.48
UCLP 204	20	31.8	133	98	32	12	19	13	65	31	12.7	M10	UC 204	LP 204	0.67
UCLP 205	25	33.3	140	105	38	12	19	16	68	34.1	14.3	M10	UC 205	LP 205	0.80
UCLP 206	30	39.7	165	124	41	15	22	17	81	38.1	15.9	M12	UC 206	LP 206	1.2
UCLP 207	35	46	178	137	48	15	22	19	94	42.9	17.5	M12	UC 207	LP 207	1.9
UCLP 208	40	49.2	184	143	51	15	22	21	100	49.2	19	M12	UC 208	LP 208	2.2
UCLP 209	45	52.4	197	152	54	15	25	21	106	49.2	19	M12	UC 209	LP 209	2.4
UCLP 210	50	55.6	213	165	57	15	25	22	113	51.6	19	M12	UC 210	LP 210	2.9
UCLP 211	55	61.9	235	181	64	19	29	25	125	55.6	22.2	M16	UC 211	LP 211	4.0
UCLP 212	60	68.3	248	194	70	19	29	29	138	65.1	25.4	M16	UC 212	LP 212	5.3
UCLP 213	65	68.3	248	194	70	19	29	29	138	65.1	25.4	M16	UC 213	LP 213	5.1

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCLP 211 Data sheet
