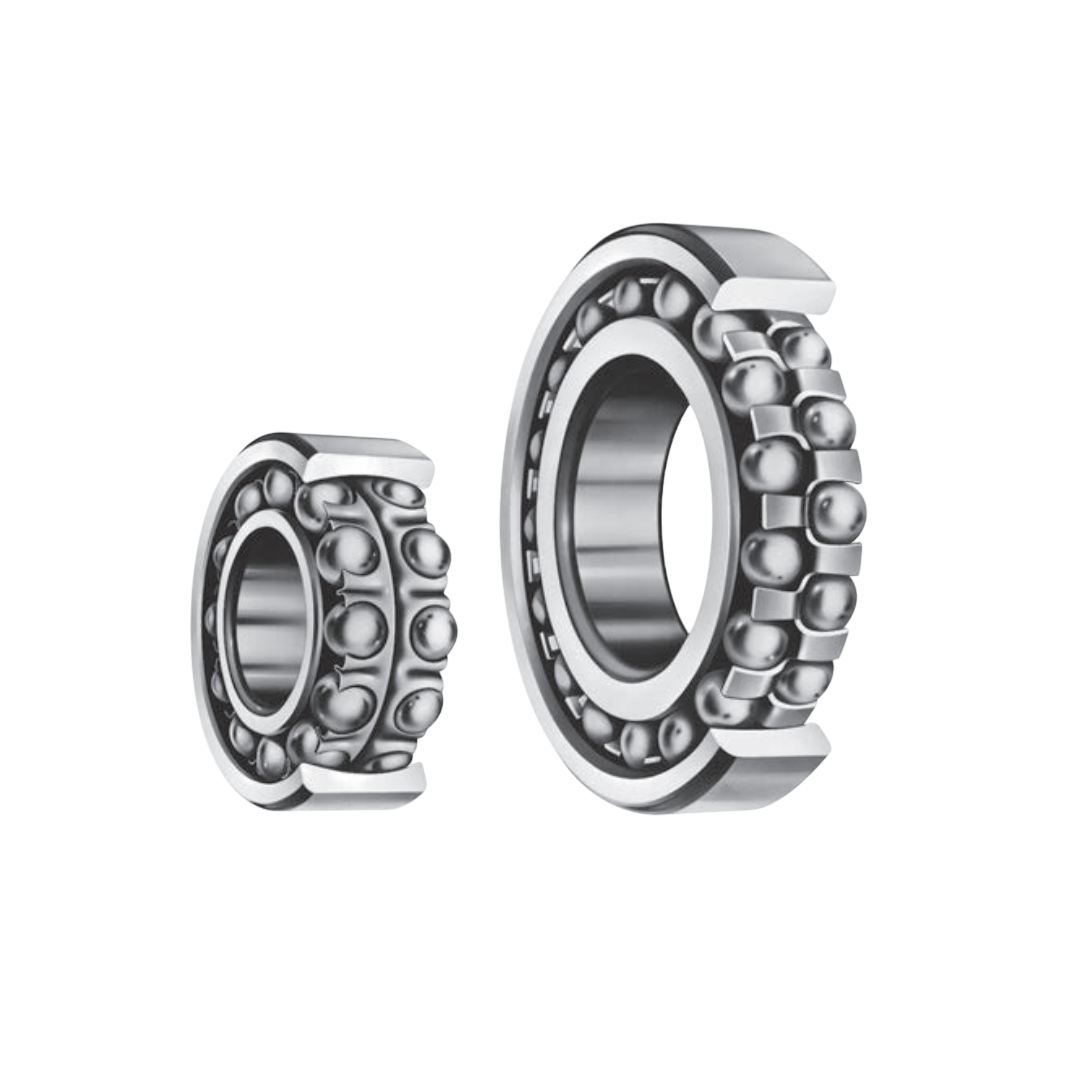

ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2310 2RS ขนาด 50×110×40
ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2310 2RS ขนาด 50×110×40
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2310 2RS ขนาด 50×110×40
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนเม็ดกลมปรับแนวได้เอง (Self-Aligning Ball Bearing) รุ่น แบบมีซีล (Sealed Type) จาก KOYO มีโครงสร้างแบบสองแถว โดยรางวิ่งของวงแหวนรอบนอกเป็นทรงกลม ทำให้สามารถปรับแนวอัตโนมัติได้เมื่อเกิดการเยื้องศูนย์
- ซีลยางชนิดสัมผัสต่ำ (Low Friction Rubber Seals) ป้องกันฝุ่น ความชื้น และสิ่งสกปรก จากภายนอก พร้อมช่วย กักเก็บจาระบีหล่อลื่นภายใน ได้อย่างมีประสิทธิภาพ
- บำรุงรักษาง่าย ไม่ต้องหล่อลื่นเพิ่มบ่อยครั้ง เหมาะสำหรับงานที่ต้องการความต่อเนื่องในการใช้งาน
- ทนต่อแรงแนวรัศมีได้สูง และรับแรงแนวแกนได้เล็กน้อยในทั้งสองทิศทาง
- มีให้เลือกในหลายซีรีส์ เช่น 1200, 1300, 2200, 2300 series โดยมีรหัสตามด้วย "2RS" หรือ "DD" สำหรับรุ่นซีลยางทั้งสองด้าน
- ใช้เหล็กกล้าชุบแข็งคุณภาพสูง และผ่านการควบคุมความแม่นยำตามมาตรฐาน JIS/ISO
การติดตั้ง
- ติดตั้งง่าย โดยไม่จำเป็นต้องจัดแนวเพลาและตัวเรือนให้ตรง 100% เหมาะกับจุดที่มีการเยื้องศูนย์ หรือเกิดความโก่งของเพลาได้
- ซีลช่วยป้องกันจาระบีรั่วไหลและป้องกันสิ่งสกปรกเข้าสู่ตลับลูกปืน จึงลดความถี่ในการบำรุงรักษา
- ควรใช้เครื่องมือกดติดตั้งอย่างเหมาะสม หลีกเลี่ยงการตอกโดยตรงกับวงแหวนเพื่อป้องกันความเสียหาย
- รุ่นที่มีปลอกล็อก (Adapter Sleeve) สามารถติดตั้งบนเพลาขนาดต่างๆ ได้สะดวก โดยไม่ต้องพอดีแน่นเกิน
- ไม่แนะนำให้ถอดซีลออกหรือเพิ่มจาระบีเพิ่มเติม ยกเว้นได้รับคำแนะนำเฉพาะจากผู้ผลิต
การใช้งาน
- เหมาะสำหรับงานที่ต้องการ ความมั่นใจเรื่องฝุ่น ความชื้น และลดการบำรุงรักษา เช่น:
- พัดลมอุตสาหกรรมในโรงงานผลิต
- มอเตอร์ไฟฟ้าแบบปิด
- เครื่องจักรเกษตรหรือเครื่องแปรรูปอาหาร
- เครื่องจักรสิ่งทอ
- ระบบลำเลียง หรือจุดที่ติดตั้งยากในการเข้าถึง
- รุ่น Sealed Type ช่วยให้มั่นใจใน ความสะอาดของระบบหล่อลื่นภายใน และยืดอายุการใช้งานโดยไม่ต้องหยุดเครื่องเพื่อเติมจาระบีบ่อยครั้ง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดขอบเขต (มม.) d | 50 |
| ขนาดขอบเขต (มม.) D | 110 |
| ขนาดขอบเขต (มม.) B | 40 |
| ขนาดขอบเขต (มม.) r min. | 2 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) Cr ค่าพิกัดโหลดรัศมี | 54.3 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) C0r ค่าพิกัดโหลดรัศมีคงที่ | 14.2 |
| ขีดจำกัดโหลดล้า (กิโลนิวตัน) Cu | 0.89 |
| ความเร็วสูงสุด (รอบ/นาที) เมื่อใช้จาระบีหล่อลื่น | 3 700 |
| หมายเลขตลับลูกปืน | 2310 2RS |
| ขนาดติดตั้ง (มม.) da min | 60 |
| ขนาดติดตั้ง (มม.) da max | 62.5 |
| ขนาดติดตั้ง (มม.) Da max | 100 |
| ขนาดติดตั้ง (มม.) ra max | 2 |
| ค่าคงที่ e | 0.23 |
| ปัจจัยโหลดแนวแกน Y1 | 2.70 |
| ปัจจัยโหลดแนวแกน Y2 | 4.17 |
| ปัจจัยโหลดแนวแกน Y0 | 2.83 |
| (อ้างอิง) น้ำหนัก (กก.) | 1.64 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ซีรีส์มาตรฐาน | 1200, 1300, 2200, 2300 (มีรหัสต่อท้าย –2RS สำหรับรุ่นซีล) |
| ซีล | ซีลยาง NBR (ไนไตรล์) แบบสัมผัสสองด้าน (2RS), ติดตั้งถาวรจากโรงงาน ไม่สามารถถอดออกได้ |
| ประเภทหล่อลื่น | บรรจุจาระบีสำเร็จรูปจากโรงงาน (Greased for life) ไม่ต้องเติมจาระบีเพิ่ม |
| ความสามารถในการปรับแนว | สูงสุด ~2.5° (ขึ้นอยู่กับซีรีส์และขนาด) |
| โครงสร้างภายใน | ลูกปืน 2 แถว, ร่องวงแหวนรอบนอกเป็นทรงกลม (Spherical Raceway) |
| รองรับโหลด | - โหลดรัศมี: ดีมาก- โหลดแนวแกน: ได้เล็กน้อยทั้งสองทิศทาง- ไม่เหมาะกับโหลดแนวแกนสูงหรือความเร็วรอบสูงมาก |
| ช่วงขนาดรูใน | ตั้งแต่ 10 มม. ถึงมากกว่า 100 มม. |
| ชนิดรูใน | - รูตรง (Cylindrical Bore)- รูเรียว (Tapered Bore – มีรหัส K ต่อท้าย เช่น 2206K-2RS) |
| ค่าความเร็วรอบสูงสุด | ต่ำกว่ารุ่นเปิด (โดยทั่วไปประมาณ 4,000–8,000 rpm) |
| รหัสซีล | - –2RS → ซีลยางสองด้าน- K–2RS → รูเรียว + ซีลยาง |
