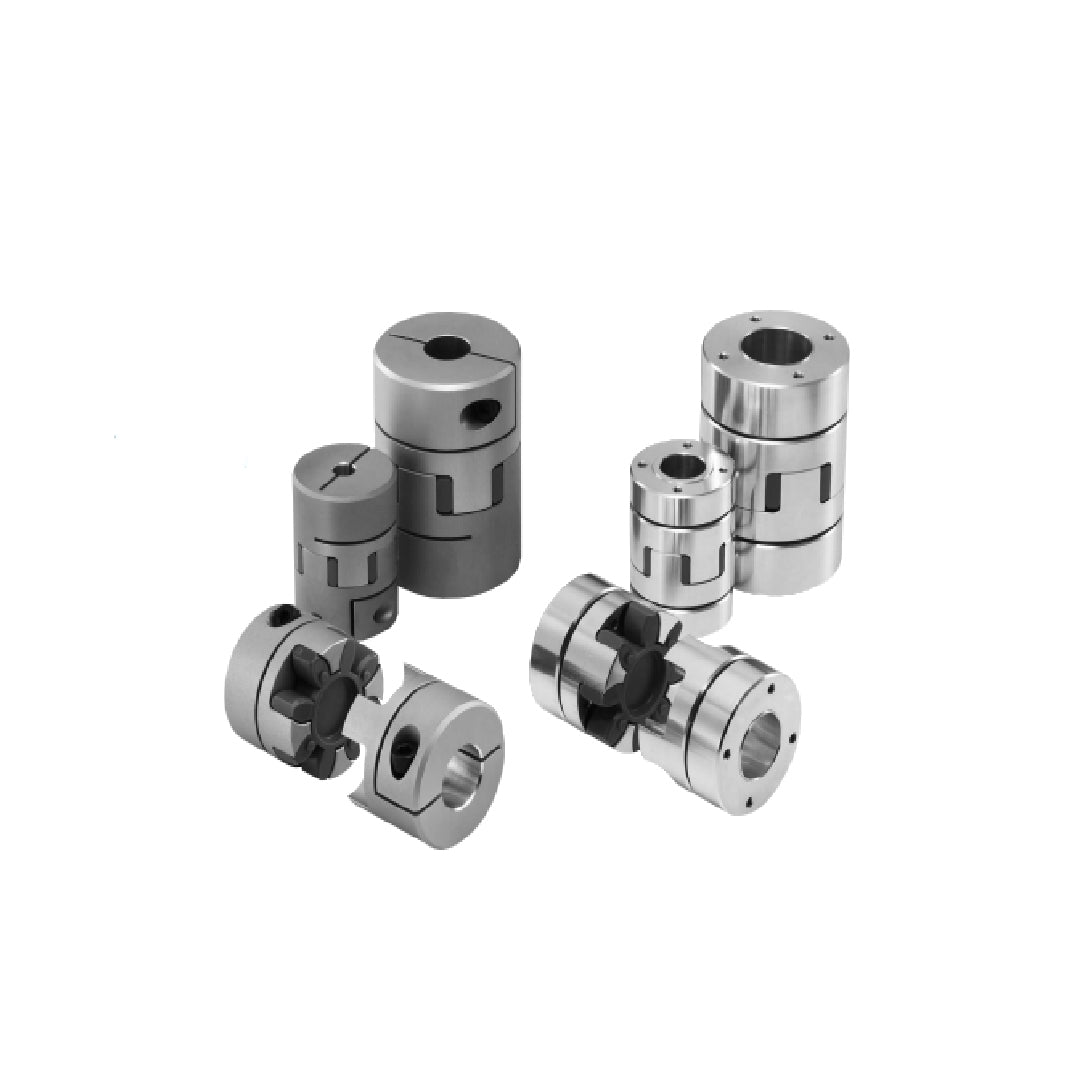

คัปปลิ้ง Coupling Tsubaki L Series Jaw-Flex L090-H

คุณสมบัติเด่น Tsubaki คัปปลิ้ง Coupling L Series Jaw-Flex Couplings

• ข้อต่อรุ่นนี้มีแกนกลางที่ผลิตตามมาตรฐาน ทำให้สามารถใช้งานร่วมกับเพลาที่มีขนาดเส้นผ่านศูนย์กลางที่หลากหลายได้อย่างกว้างขวาง
• ความคลาดเคลื่อนของขนาดรูเพลาเป็นไปตามมาตรฐาน J6 และ K6 รวมถึงมีค่าความคลาดเคลื่อนพิเศษตามความต้องการ นอกจากนี้ยังมีรูสำหรับสลักเกลียวและรูลิ่มตามมาตรฐาน DIN และ JIS เพื่อความสะดวกในการติดตั้ง
• ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อโดยตรงกับมอเตอร์ ทำให้เหมาะสำหรับการใช้งานที่ต้องการการขับเคลื่อนที่แม่นยำในอุตสาหกรรมต่างๆ รองรับมอเตอร์ 4 ขั้วและ 2 ขั้วที่มีกำลังตั้งแต่ 45 กิโลวัตต์ไปจนถึง 110 กิโลวัตต์
• มีส่วนประกอบตัวกลาง (Insert) ที่ได้มาตรฐานให้เลือก 3 ประเภท ได้แก่ แบบ M (สีน้ำเงิน), S (สีดำ) และ H (สีขาว) ซึ่งแต่ละประเภทมีคุณสมบัติที่แตกต่างกันเพื่อให้เหมาะสมกับการใช้งานที่หลากหลาย สามารถเลือกประเภทที่เหมาะสมกับแรงบิดและระดับความยืดหยุ่นที่ต้องการ โปรดดูรายละเอียดเพิ่มเติมในหน้า 88 สำหรับการเลือกประเภทที่เหมาะสมกับการใช้งานของคุณ
• ขนาดกะทัดรัดและน้ำหนักเบา : ข้อต่อ L Series ได้รับการออกแบบให้มีขนาดกะทัดรัดและน้ำหนักเบา ทำให้ง่ายต่อการติดตั้งในพื้นที่จำกัด ข้อต่อที่มีส่วนประกอบตัวกลางแบบ JLS มีขนาดเส้นผ่านศูนย์กลางภายนอกเล็กกว่าประมาณ 50% และมีน้ำหนักน้อยกว่าประมาณ 30% เมื่อเทียบกับข้อต่อแบบยืดหยุ่นทั่วไปที่มีขนาดเท่ากัน
• ชุบนิกเกิลเพื่อความทนทานต่อการกัดกร่อน (Plated lightweight): ข้อต่อเพลา รุ่น L90 และ L225 ที่มีแกนกลางทำจากเหล็กหล่อเหนียวชุบนิกเกิล มีความทนทานต่อการกัดกร่อนสูง นอกจากนี้ยังมีรุ่นที่ใช้ยางสังเคราะห์ Hytrel® ที่ทนทานต่อสารเคมีและมีความยืดหยุ่นสูง เป็นตัวเลือกที่น่าสนใจสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนสูง เช่น ในอุตสาหกรรมอาหารและยา

คุณสมบัติเชิงโครงสร้างและประโยชน์ Tsubaki คัปปลิ้ง Coupling L Series Jaw-Flex Couplings

• โครงสร้างเรียบง่าย: ข้อต่อรุ่นนี้ประกอบด้วยชิ้นส่วนหลักเพียงสามชิ้น ทำให้การประกอบและเปลี่ยนชิ้นส่วนทำได้ง่าย
• ทนทานต่อสภาพแวดล้อมดีเยี่ยม : ส่วนประกอบตัวกลางทำจากวัสดุที่มีคุณสมบัติทนทานต่อน้ำมัน สารเคมี และความร้อนได้ดีเยี่ยม ทำให้มีอายุการใช้งานยาวนาน
• ช่วงอุณหภูมิการทำงานกว้าง : ข้อต่อที่มีส่วนประกอบตัวกลางแบบยางสังเคราะห์ Tsubaki Rubber สามารถใช้งานได้ในอุณหภูมิต่ำและสูงกว่าข้อต่อที่มีส่วนประกอบตัวกลางแบบ H โดยมีช่วงอุณหภูมิการทำงานตั้งแต่ -50 ถึง 120 องศาเซลเซียส
• รองรับการเยื้องแนวได้มาก : ข้อต่อแบบก้ามปูที่ยืดหยุ่นนี้สามารถรองรับการเยื้องแนวแบบขนาน มุม และตามแนวแกนได้อย่างดีเยี่ยม ทำให้ลดความเค้นที่เกิดกับเพลาและตลับลูกปืน
• ติดตั้งง่าย: โครงสร้างที่เรียบง่ายช่วยให้สามารถเชื่อมต่อหรือถอดข้อต่อออกจากดุมเพลาได้อย่างรวดเร็วและง่ายดาย
• ต้นทุนต่ำ : การออกแบบตามหลักเศรษฐศาสตร์ทำให้ข้อต่อ L Series เป็น ข้อต่อส่งกำลัง ที่มีต้นทุนคุ้มค่าสำหรับการใช้งานโดยตรงกับมอเตอร์
• การออกแบบตามหลักเศรษฐศาสตร์ทำให้ข้อต่อ L Series เป็น ข้อต่อส่งกำลัง ที่มีต้นทุนคุ้มค่าสำหรับการใช้งานโดยตรงกับมอเตอร์
• ดุมเพลาเคลือบผิว : ดุมเพลาที่ทำจากเหล็กหล่อเหนียวหรือ Hytrel® มีความทนทานสูงต่อการกัดกร่อน
• ดุมเพลาที่ทำจากเหล็กหล่อเหนียวหรือ Hytrel® มีความทนทานสูงต่อการกัดกร่อน
