• คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code K71-750 (8-Bolt)
1 1

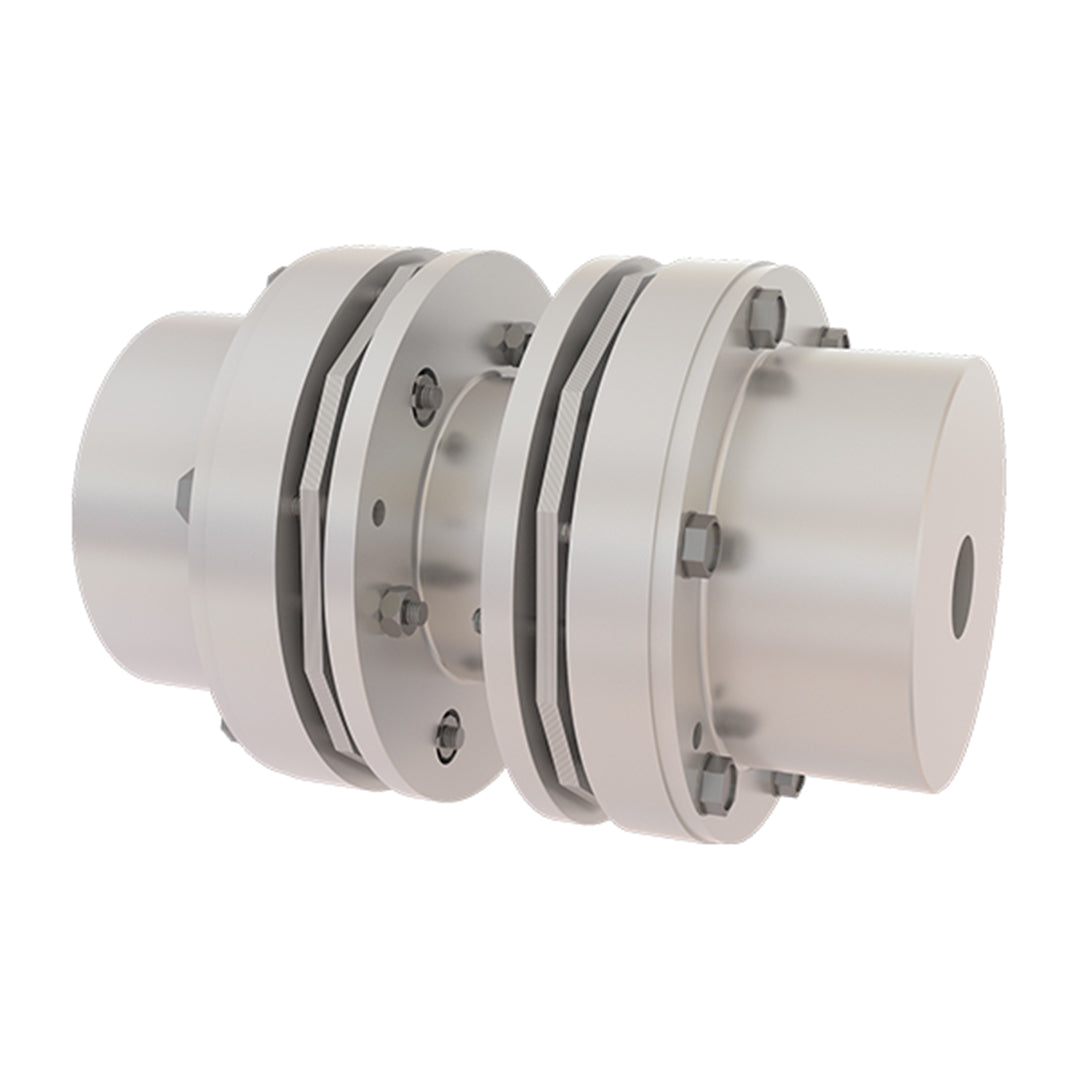

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code K71-750 (8-Bolt)

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code K71-750 (8-Bolt)

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
709,636.40 ฿
709,636.40 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code K71-750 (8-Bolt)

KCP Disc Flexible Couplings ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดด้วยอัตราส่วนกำลังต่อน้ำหนักที่ดีเยี่ยม เหมาะสำหรับการส่งกำลังทางกลในงานหนักถึงปานกลางที่มีแรงบิดสูง แรงบิดย้อนกลับ แรงบิดสลับต่อเนื่อง หรือแรงกระแทก เช่นในเครื่องสูบน้ำ คอมเพรสเซอร์ เครื่องกำเนิดไฟฟ้า และเครื่องมือเครื่องจักร ด้วยการออกแบบที่เรียบง่ายและชิ้นส่วนตรงกลางที่จัดศูนย์กลางเองได้ ทำให้ติดตั้งง่ายและไม่ต้องบำรุงรักษาเนื่องจากไม่ต้องการการหล่อลื่นและทำจากวัสดุ SM45C ซึ่งช่วยยืดอายุการใช้งานและให้สมดุลไดนามิกที่ดีเยี่ยม

คุณสมบัติ

  • มีอัตราส่วนความสามารถต่อน้ำหนักสูง ออกแบบมาให้มีกำลังรับน้ำหนักที่ดีเมื่อเทียบกับน้ำหนักของตัวข้อต่อ
  • เชื่อถือได้ในการส่งกำลัง สามารถใช้งานได้อย่างมั่นคงในการส่งกำลังทางกล
  • เหมาะกับงานหนัก รองรับการใช้งานในสภาวะที่มีแรงบิดสูง, แรงบิดย้อนกลับ, แรงบิดสลับต่อเนื่อง, และแรงกระแทก
  • ติดตั้งง่ายและรวดเร็ว ด้วยการออกแบบที่เรียบง่ายและเป็นชุดพร้อมติดตั้ง
  • ประหยัดพื้นที่ ชิ้นส่วนตรงกลางแบบเปิดช่วยลดพื้นที่ที่ต้องการสำหรับการติดตั้ง
  • จัดศูนย์กลางตัวเองได้ ชิ้นส่วนตรงกลางสามารถจัดแนวตัวเองได้โดยไม่ต้องการอุปกรณ์เสริม
  • สมดุลไดนามิกดีเยี่ยม ช่วยเพิ่มอายุการใช้งานของข้อต่อ
  • แทบไม่ต้องบำรุงรักษา ไม่ต้องการการหล่อลื่นและไม่ต้องดูแลตามระยะเวลา
  • ทนทานสูง ผลิตจากเหล็กกล้าคาร์บอน SM45C ซึ่งมีความแข็งแรงสูงและทนทานต่อการสึกหรอ

ข้อมูลจำเพาะ

การออกแบบ

  • ออกแบบเพื่อให้ได้อัตราส่วนความสามารถต่อน้ำหนัก (capacity to weight ratio) ที่ดีที่สุด
  • ชิ้นส่วนตรงกลางเป็นแบบจัดศูนย์กลางตัวเองได้ (self-centering)
  • ไม่ต้องการอุปกรณ์จำกัดการเคลื่อนที่ (limiting devices) หรืออุปกรณ์ลอยตัวในแนวแกน (axial float devices) สำหรับเพลา
  • มาพร้อมกับชุดใบมีดและตัวยึด (blades and fasteners) แบบครบชุด ทำให้การติดตั้งง่ายและลดชิ้นส่วนที่หลวม
  • รูปทรงเรียบง่าย ช่วยให้ติดตั้งได้รวดเร็ว
  • ชิ้นส่วนตรงกลางเป็นแบบเปิด (open lug type) เพื่อประหยัดพื้นที่และมีระยะห่างสำหรับการประกอบ
  • ชิ้นส่วนตรงกลางให้สมดุลไดนามิกที่ยอดเยี่ยม (excellent dynamic balance)

ประสิทธิภาพและการใช้งาน

  • เหมาะสำหรับการส่งกำลังทางกล (mechanical power transmission)
  • ใช้งานได้ดีในงานหนัก (heavy duty) ความเร็วต่ำถึงปานกลาง (slow to medium speed)
  • ทนทานต่อสภาวะที่มีการสตาร์ทด้วยแรงบิดสูง (high starting torque), การย้อนกลับของแรงบิด (torque reversals), แรงบิดสลับต่อเนื่อง (continuous alternating torques), และแรงกระแทก (shock loads)
  • ตัวอย่างการใช้งาน: ปั๊มแรงเหวี่ยง, คอมเพรสเซอร์, เครื่องช่วยหายใจ, เครื่องกำเนิดไฟฟ้า, กังหัน, มอเตอร์ไฟฟ้า, เครื่องจักรผลิตกระดาษ, เครื่องมือเครื่องจักร, หอหล่อเย็น, เครื่องพิมพ์

การบำรุงรักษา

  • แทบจะไม่มีการบำรุงรักษาตามระยะ (virtually free from periodic maintenance)
  • ไม่ต้องการการหล่อลื่น (do not require lubrication)

วัสดุ

  • ส่วนประกอบทั้งหมดทำจาก SM45C
  • SM45C เป็นเหล็กกล้าคาร์บอนปานกลาง (medium carbon steel) ที่ใช้สำหรับโครงสร้างเครื่องจักรกล (mechanical structural steel)
  • มีคุณสมบัติเด่นคือ แข็งแรงสูง (high strength), ทนทานต่อการเสียดสีได้ดี (good wear resistance), ชุบแข็งได้ง่าย (easily hardenable)
  • สามารถชุบแข็งได้ทั้งตัวและชุบผิวให้แข็งด้วยวิธีอินดักชั่น (induction hardening)
  • เทียบเท่ากับเกรดเหล็กมาตรฐานสากล เช่น JIS S45C, AISI 1045, DIN CK45, EN8 (080M40)
  • เหมาะสำหรับทำชิ้นส่วนเครื่องมือ เครื่องจักรกลทั่วไป เพลา ข้อเหวี่ยง ก้านสูบ และแม่พิมพ์

ขนาด

belt

ข้อมูลทางเทคนิค

Size Max Contin. Torque (Nm) Peak Torque (Nm) Max Speed (RPM) Cplg Weight (Kg) Change of "C" Weight (Kg.m²) WR² (Kg.m²) Change of "C" WR² (Kg.m²) Axial Capacity (mm) Max. kW Per 100RPM S.F = 1.0 B & B1 Hub Max Bore (mm) B2 Hub Max Bore (mm) Dimensions (Millimeters)
Not Balanced RPM Balanced RPM A B B1 B2 C E Max G
Std Min
150 (4-Bolt) 105 210 9,000 20,000 3.0 0.0018 0.0031 0.00035 ±0.1270 1.1 39 64 91 33 43 41 89 87 52 59
175 (4-Bolt) 184 368 8,300 17,000 4.3 0.0025 0.0060 0.00104 ±0.1778 1.9 50 73 106 40 52 46 89 87 65 71
225 (6-Bolt) 345 691 7,700 16,000 6.4 0.0034 0.0123 0.00288 ±0.1905 3.6 58 87 125 51 64 52 127 87 78 85
300 (6-Bolt) 820 1,639 6,800 14,000 11.8 0.0046 0.0354 0.00760 ±2.1590 8.6 81 110 152 67 83 70 127 102 105 113
350 (6-Bolt) 1,513 3,026 6,200 13,500 19.5 0.0075 0.0758 0.01360 ±2.2960 15.8 95 120 171 79 95 76 127 124 127 133
375 (6-Bolt) 2,179 4,358 5,650 12,000 25.0 0.0077 0.1238 0.01870 ±2.4130 22.8 100 137 194 83 102 83 140 127 135 144
412 (6-Bolt) 2,540 5,080 5,350 11,000 32.2 0.0107 0.1799 0.03340 ±2.7940 26.6 110 145 203 92 111 92 178 155 146 155
462 (6-Bolt) 4,561 9,122 5,000 10,000 45.9 0.0143 0.3248 0.05360 ±3.0480 47.8 130 166 229 105 127 105 178 178 160 174
512 (6-Bolt) 6,209 12,418 4,700 9,200 61.3 0.0186 0.5355 0.08560 ±3.3020 65.0 140 187 255 114 137 114 178 191 179 194
562 (6-Bolt) 9,494 18,988 4,350 8,300 84.4 0.0229 0.8837 0.12000 ±3.6830 99.4 156 200 279 127 152 127 203 203 195 213
600 (6-Bolt) 10,352 20,704 4,150 7,800 103.5 0.0313 1.2436 0.20200 ±4.0640 108.4 166 220 298 133 162 133 229 229 211 227
225 (8-Bolt) 1,976 3,952 7,500 14,000 12.6 0.0068 0.0375 0.01230 ±0.9100 20.7 80 106 152 64 79 78 127 121 106 116
262 (8-Bolt) 3,706 7,412 6,800 12,500 19.5 0.0082 0.0775 0.02250 ±1.0900 38.8 95 128 175 78 94 90 178 140 119 132
312 (8-Bolt) 5,803 11,606 6,200 11,500 30.0 0.0098 0.1697 0.03850 ±1.2900 60.8 112 145 203 90 109 105 191 152 146 160
350 (8-Bolt) 7,552 15,104 5,700 10,500 43.0 0.0134 0.3017 0.06490 ±1.4200 79.1 130 166 227 99 121 114 191 171 165 179
375 (8-Bolt) 11,323 22,646 5,200 9,800 61.0 0.0188 0.5220 0.10600 ±1.5700 118.6 144 185 252 113 135 131 191 184 181 202
425 (8-Bolt) 15,161 30,322 5,000 9,300 77.0 0.0218 0.7654 0.14500 ±1.7000 158.8 158 203 273 124 149 140 203 191 189 214
450 (8-Bolt) 16,979 33,958 4,700 8,700 100.0 0.0284 1.1763 0.20700 ±1.8200 177.8 170 214 294 129 157 152 229 222 213 236
500 (8-Bolt) 27,817 55,634 4,200 7,900 155.0 0.0379 2.3525 0.36200 ±2.0200 291.3 196 248 333 151 179 171 279 260 232 267
550 (8-Bolt) 37,300 74,600 3,900 7,300 216.0 0.0474 4.5759 0.74000 ±2.3400 390.6 215 - 373 167 198 - 292 292 254 292
600 (8-Bolt) 48,973 97,946 3,600 6,800 296.0 0.0545 7.0604 0.79600 ±2.5900 512.9 242 - 416 183 214 - 318 318 298 336
700 (8-Bolt) 76,180 152,360 3,300 6,200 436.0 0.0738 13.1377 1.36000 ±2.9200 797.8 258 - 471 211 246 - 368 368 325 373
750 (8-Bolt) 94,694 189,388 3,100 5,800 564.0 0.0924 20.2538 2.02000 ±3.1800 991.7 286 - 511 227 262 - 400 400 363 413

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code K71-750 (8-Bolt) Data sheet
