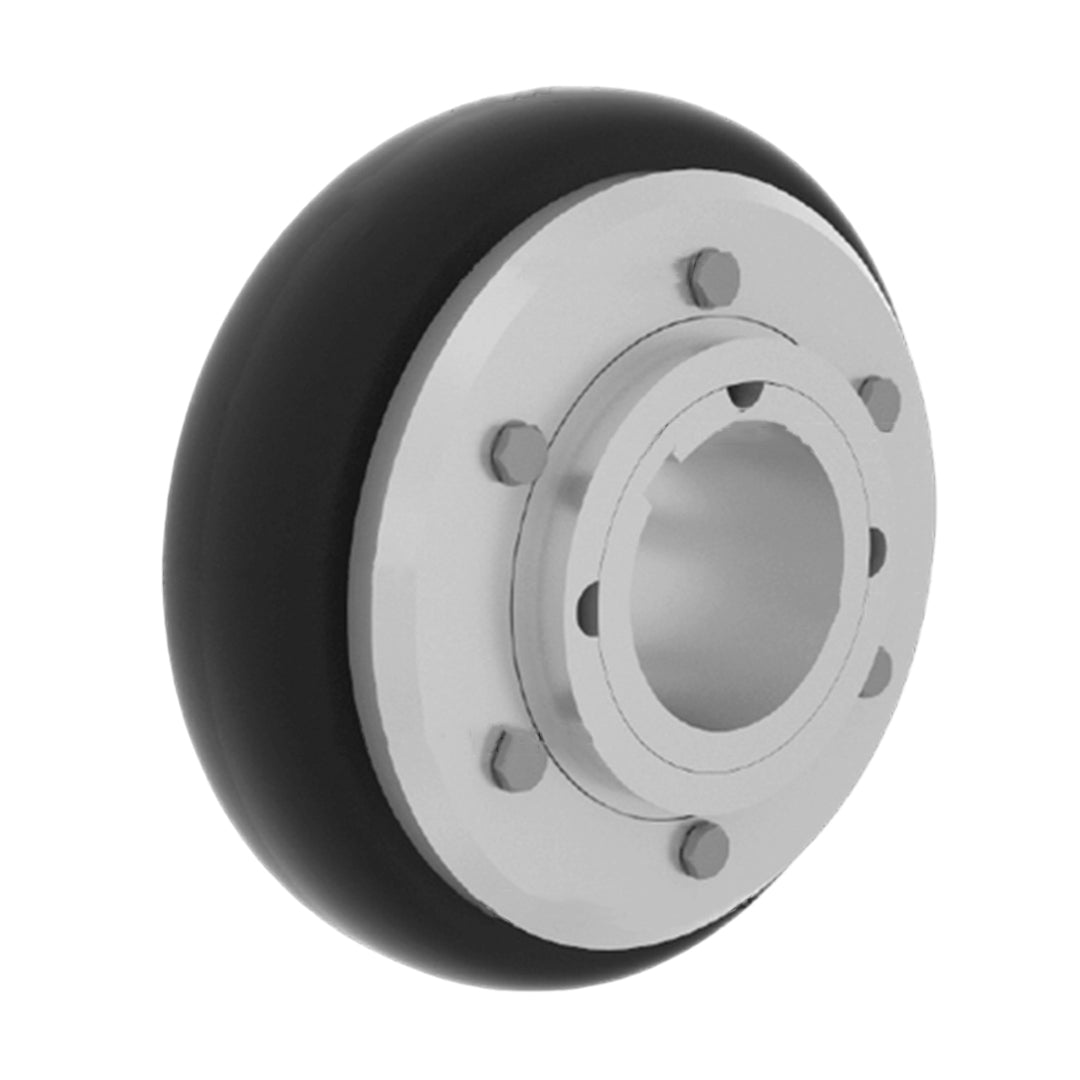

คัปปลิ้ง Coupling KCP คัปปลิ้งยาง code KRF-200
คัปปลิ้ง Coupling KCP คัปปลิ้งยาง code KRF-200
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งยาง code KRF-200
KCP Tire Couplings เป็นข้อต่อแบบยืดหยุ่นที่มีคุณสมบัติเด่น เช่น การยึดด้วยปลอก Taper Bush และสามารถเลือกใช้หน้าแปลนได้หลากหลายตามการใช้งาน โดยมีทั้งแบบ Face, แบบปลอก Taper Bush หรือเจาะตามขนาด ช่วยเพิ่มความยืดหยุ่นในการออกแบบและติดตั้ง อีกทั้งสามารถเพิ่มหน้าแปลนเพื่อรองรับระยะห่างมาตรฐานระหว่างปลายเพลาได้อย่างง่ายดาย ตัวข้อต่อมีรูปทรงสมมาตร ช่วยให้เกิดสมดุล ลดการสั่นสะเทือน และเพิ่มความปลอดภัย การเปลี่ยนชิ้นส่วนยางทำได้ง่ายโดยไม่ต้องรื้อเครื่องจักร ลดเวลาหยุดงานและค่าใช้จ่ายในการซ่อมบำรุง นอกจากนี้ ยางของข้อต่อยังช่วยดูดซับแรงกระแทก ลดแรงบิดที่สั่นไหว และลดเสียงรบกวนในโรงงาน อีกทั้งยังแยกไฟฟ้าระหว่างเพลาได้อย่างสมบูรณ์ ป้องกันการเกิดความเสียหายกับตลับลูกปืน
คุณสมบัติ
คุณสมบัติ
- ยืดหยุ่นสูง ใช้ยางยืดหยุ่นในการดูดซับแรงกระแทก ลดแรงบิดสั่นไหว (torsional oscillation) และลดการสั่นสะเทือน
- ติดตั้งง่าย รองรับทั้งการยึดแบบ Taper Bush และแบบเจาะตามขนาด ช่วยเพิ่มความสะดวกในการติดตั้ง
- ปรับขนาดได้ สามารถเพิ่มหน้าแปลนเพื่อรองรับระยะห่างระหว่างปลายเพลา
- โครงสร้างสมมาตร ช่วยให้เกิดความสมดุล ลดความไม่เสถียรในระบบ ส่งผลให้เครื่องจักรปลอดภัยมากขึ้น
- เปลี่ยนอะไหล่สะดวก การเปลี่ยนยางทำได้ง่าย รวดเร็ว โดยไม่ต้องถอดเครื่องจักรออกจากตำแหน่ง
- ลดการหยุดเครื่อง ลดเวลาหยุดทำงานของเครื่องจักร (downtime) และลดค่าบำรุงรักษา
- ไม่ต้องหล่อลื่น ออกแบบมาให้ไม่ต้องใช้การหล่อลื่น (maintenance-free)
- ลดเสียงในโรงงาน ลดการส่งผ่านแรงสั่นสะเทือนจากมอเตอร์ไปยังเครื่องจักร ช่วยลดเสียงรบกวนในสถานที่ทำงาน
- แยกไฟฟ้าได้ดี ให้การแยกไฟฟ้าระหว่างเพลา ช่วยลดความเสี่ยงต่อการเสียหายของตลับลูกปืน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Peak Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Cplg Weight (Kg) | Max. Parallel Misalignment (mm) | Max. End Space Float (mm) | Wrench Space (mm) | Dimensions (Millimeters) | Busing No. | Flange Fastners | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | Size | Torque (Nm) | Per Flange | ||||||||||
| 40 | 25 | 65 | 5,730 | 25 | 0.93 | 1.1 | 1.3 | 29 | 104 | - | 82 | 11 | 33.0 | 1008 | M5 | 6 | 4 |
| 50 | 25 | 160 | 4,500 | 32 | 1.36 | 1.3 | 1.7 | 38 | 133 | 79 | 100 | 13 | 38.0 | 1210 | M6 | 11 | 4 |
| 60 | 125 | 320 | 4,000 | 42 | 2.28 | 1.6 | 2.0 | 38 | 165 | 103 | 125 | 17 | 42.0 | 1610 | M6 | 11 | 10 |
| 70 | 250 | 490 | 3,600 | 50 | 2.55 | 1.9 | 2.3 | 42 | 187 | 80 | 144 | 12 | 44.0 | 2012 | M8 | 28 | 10 |
| 80 | 380 | 760 | 3,100 | 60 | 4.15 | 2.1 | 2.6 | 42 | 211 | 97 | 167 | 13 | 58.0 | 2517 | M8 | 28 | 12 |
| 90 | 500 | 1,100 | 2,800 | 60 | 6.37 | 2.4 | 3.0 | 48 | 235 | 108 | 188 | 14 | 59.5 | 2517 | M10 | 55 | 12 |
| 100 | 670 | 1,520 | 2,600 | 75 | 8.64 | 2.6 | 3.3 | 55 | 254 | 120 | 216 | 14 | 65.5 | 3020 | M10 | 55 | 12 |
| 110 | 880 | 2,140 | 2,300 | 75 | 10.86 | 2.9 | 3.7 | 55 | 279 | 134 | 233 | 13 | 63.5 | 3020 | M10 | 55 | 12 |
| 120 | 1,330 | 3,550 | 2,100 | 100 | 15.18 | 3.2 | 4.0 | 67 | 314 | 140 | 264 | 15 | 79.5 | 3525 | M12 | 99 | 12 |
| 140 | 2,330 | 5,640 | 1,840 | 100 | 25.81 | 3.7 | 4.6 | 67 | 359 | 178 | 311 | 16 | 81.5 | 3525 | M12 | 99 | 16 |
| 160 | 3,770 | 9,340 | 1,560 | 115 | 34.26 | 4.2 | 5.3 | 80 | 402 | 197 | 345 | 15 | 92.0 | 4030 | M16 | 245 | 16 |
| 180 | 6,270 | 16,450 | 1,500 | 125 | 47.20 | 4.8 | 6.0 | 89 | 470 | 205 | 398 | 23 | 112.0 | 4535 | M16 | 245 | 20 |
| 200 | 9,330 | 23,500 | 1,300 | 125 | 61.00 | 5.3 | 6.6 | 89 | 508 | 205 | 429 | 24 | 113.0 | 4535 | M16 | 245 | 24 |
| 220 | 11,600 | 33,120 | 1,100 | 125 | 77.00 | 5.8 | 7.3 | 92 | 562 | 223 | 474 | 28 | 129.5 | 5040 | M20 | 477 | 24 |
