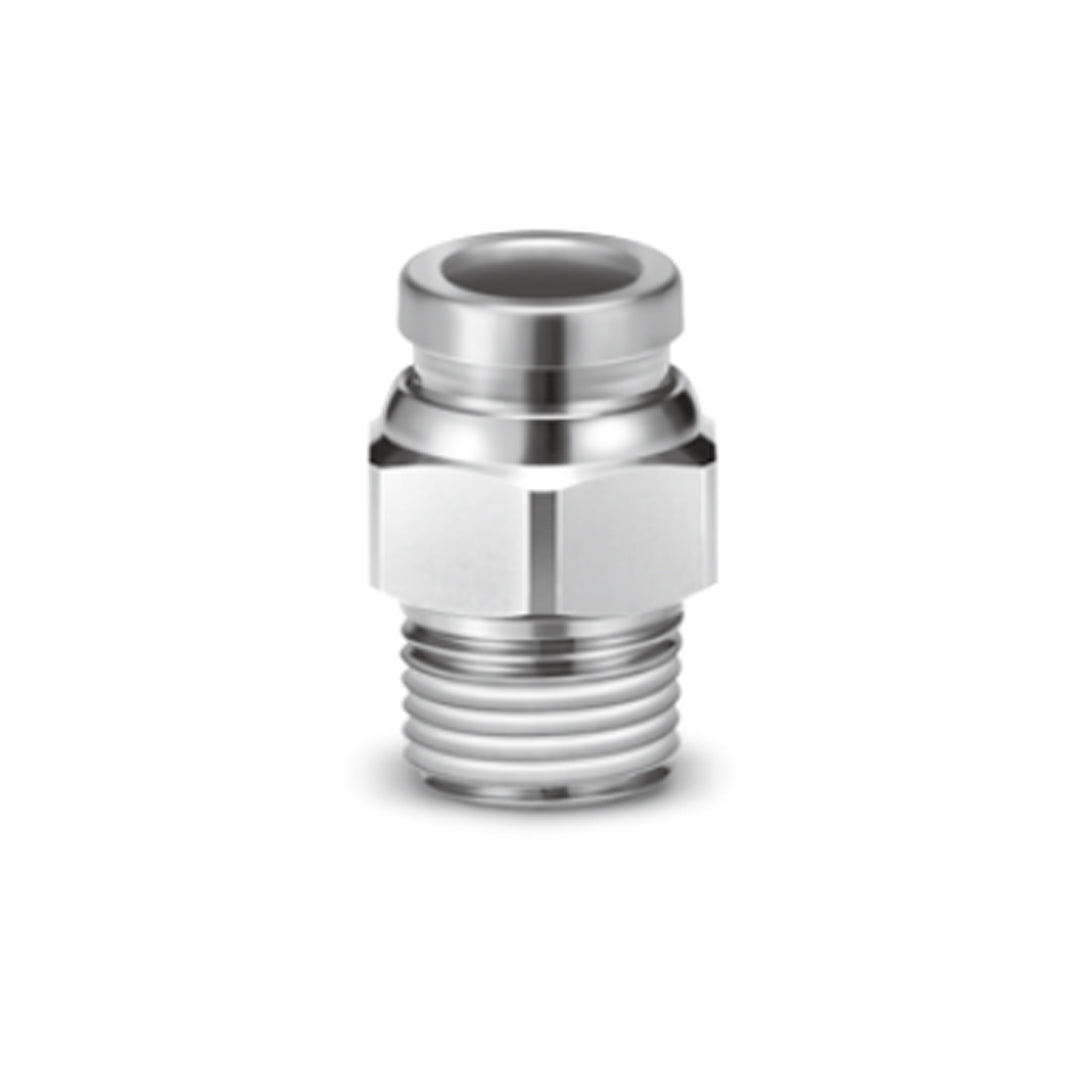

ข้อต่อลม Fittings SMC One-touch Fittings code KQB2H12-03S

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flat)	øD	L	A *	M	Effective area (mm²)	Note	Weight (g)
ø3.2	M5 x 0.8	KQB2H23-M5	8	—	16.5	13.5	12	3	3.4	6
	1/8	KQB2H23-01S	10	—	15.4	12.3		3.4	—	17.8
	1/4	KQB2H23-02S	14	—	21	16.3		3.4	—	17.8
ø4	M5 x 0.8	KQB2H04-M5	10	—	17.1	14.1	12.6	4	—	5.3
	1/8	KQB2H04-01S	10	—	15.3	12.2		5.6	—	5.6
	1/4	KQB2H04-02S	14	—	20.9	16.2		5.6	—	17.2
ø6	M5 x 0.8	KQB2H06-M5	12	—	19.1	16.1	13.6	4	—	8
	1/8	KQB2H06-01S	12	—	18.1	15		13.1	—	7.3
	1/4	KQB2H06-02S	14	—	20.8	16.1			—	15.2
	3/8	KQB2H06-03S	17	—	23	17.9			—	28.8
ø8	1/8	KQB2H08-01S	14	—	24.5	21.4	16.1	26.1	—	13.5
	1/4	KQB2H08-02S	14	—	22.3	17.6			—	16
	3/8	KQB2H08-03S	17	—	23.7	18.6			—	26
ø10	1/8	KQB2H10-01S	17	—	25.5	22.4	17	26.1	—	19.8
	1/4	KQB2H10-02S	17	—	27.9	23.2		41.5	—	22.7
	3/8	KQB2H10-03S	17	—	23	17.9			—	21.6
	1/2	KQB2H10-04S	22	—	28.6	22.2			—	53.9
ø12	1/4	KQB2H12-02S	19	—	30.5	25.8	18.6	58.3	—	28.8
	3/8	KQB2H12-03S	19	—	24.7	19.6			—	21.5
	1/2	KQB2H12-04S	22	—	28.7	22.3			—	47
ø16	3/8	KQB2H16-03S	24	24.6	33.6	28.5	20.8	81	—	47
	1/2	KQB2H16-04S	24	24.6	29.5	23.1		113	—	39.2

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQB2H12-03S Data sheet
