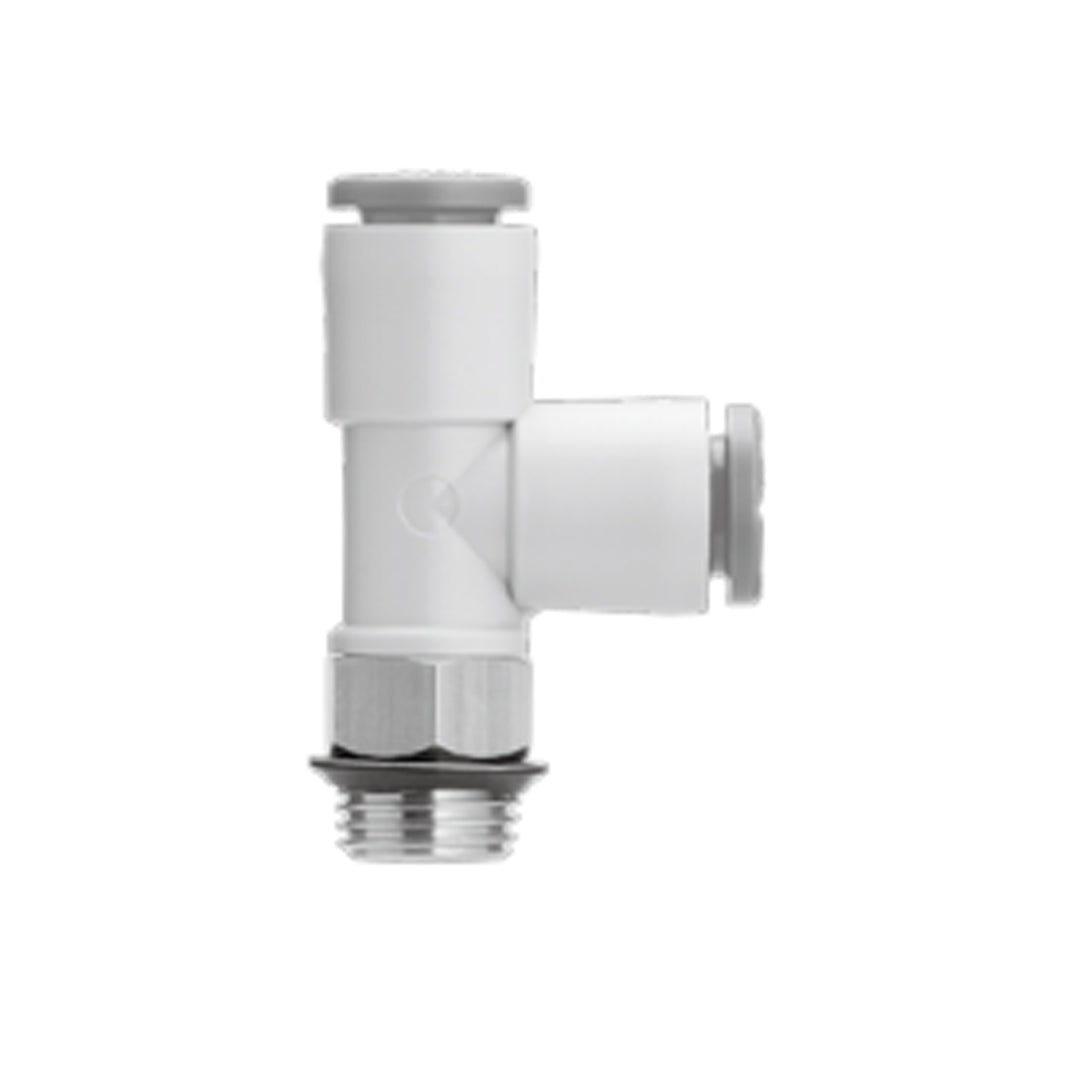

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2Y01-U02_

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [inch]	Connection thread Uni	Model	H (Width across flats)	øD1	øD2	L1	L2	A *1	M	Effective area [mm²]		Min. port size	Weight [g]
										Nylon	Urethane
ø1/8	1/8	KQ2Y01-U01☐	11.11	7.1	10	14.9	17.8	28	13.3	3.4	2.9	2.5	6.6
	1/4	KQ2Y01-U02☐	14.29	7.1	10	14.9	19.1	27.7	13.3	3.4	2.9	2.5	12.8
ø5/32	1/8	KQ2Y03-U01☐	11.11	8.2	10	15.3	17.4	27.9	13.3	6.4	4.4	3	6.9
	1/4	KQ2Y03-U02☐	14.29	8.2	10	15.3	19.7	28.6	13.3	6.4	4.4	3	13.1
ø3/16	1/8	KQ2Y05-U01☐	11.11	9.1	10	15.7	17.9	28.8	13.3	6.8	5.6	3.5	7.2
	1/4	KQ2Y05-U02☐	14.29	9.1	10	15.7	20.2	29.5	13.3	6.8	5.6	3.5	13.4
ø1/4	1/8	KQ2Y07-U01☐	11.11	11.1	10	16.5	18.9	30.6	13.3	11.3	10	4.5	7.9
	1/4	KQ2Y07-U02☐	14.29	11.1	10	16.5	21.2	31.3	13.3	11.3	10	4.5	14.1
	3/8	KQ2Y07-U03☐	17.46	11.1	10	16.5	22.3	32.4	13.3	11.3	10	4.5	24.3
ø5/16	1/8	KQ2Y09-U01☐	11.11	13.2	10	18.2	19.9	33.3	14.2	13.4	13.4	4.5	9.3
	1/8	KQ2Y09-U01☐Q	12.7	13.2	12	18.2	22.7	36.7	14.2	25.6	17.7	6	11.0
	1/4	KQ2Y09-U02☐	14.29	13.2	12	18.2	22.2	34	14.2	25.6	17.7	6	13.4
	3/8	KQ2Y09-U03☐	17.46	13.2	12	18.2	23.3	35.1	14.2	25.6	17.7	6	23.5
ø3/8	1/4	KQ2Y11-U02☐	17.46	15.4	17	20.4	24.3	38.3	15.6	28.8	23.8	7.5	20.5
	3/8	KQ2Y11-U03☐	17.46	15.4	17	20.4	26.9	40.9	15.6	28.8	23.8	7.5	21.3
	1/2	KQ2Y11-U04☐	22.23	15.4	17	20.4	34.7	46.5	15.6	28.8	23.8	7.5	52.6
ø1/2	1/4	KQ2Y13-U02☐	17.46	19.3	17	23.4	26.2	43.2	17	50.3	44.4	9	24.7
	3/8	KQ2Y13-U03☐	17.46	19.3	17	23.4	28.8	45.8	17	56	44.4	9.5	29.5
	1/2	KQ2Y13-U04☐	22.23	19.3	17	23.4	31.8	46.6	17	56	44.4	9.5	60.4

ข้อมูลทางเทคนิค

Fluid	Air, Water *1 *2
Operating pressure range *3	-100 kPa to 1 MPa
Proof pressure (at 23°C)	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2Y01-U02_ Data sheet
