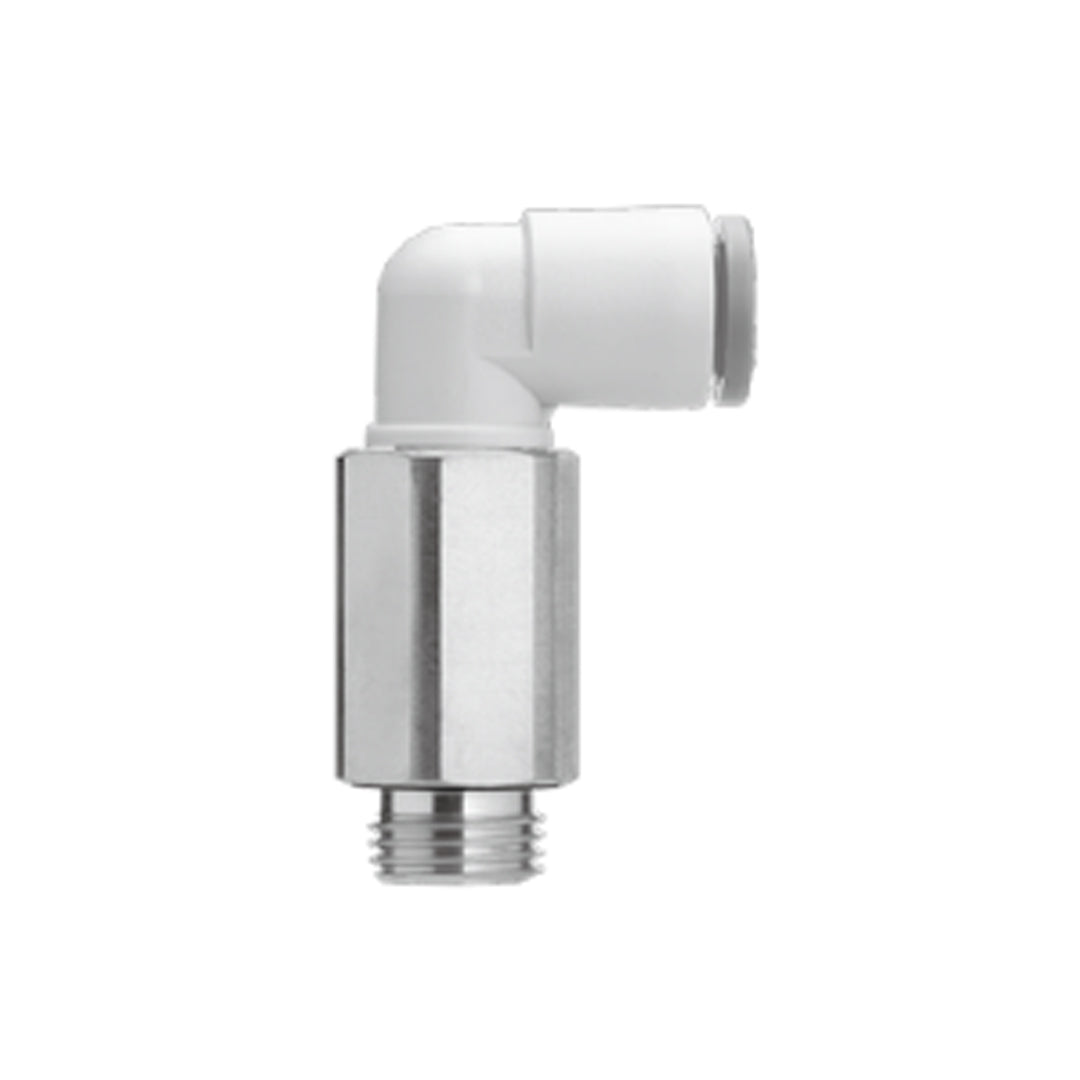

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2W11-36_P

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [inch]	Connection thread NPT	Model	H (Width across flats)	⌀D1	⌀D2	L1	L2	A	M	Effective area [mm²]		Min. port size	Weight [g]	a rib
										Nylon	Urethane
⌀1/8	1/16	KQ2W01-33☐P	11.11	7.1	10	14.5	33.2	31.4	13.3	2.8	2.4	2.5	14.3	—
	1/8	KQ2W01-34☐P	12.7	7.1	10	14.5	30.3	28.5	13.3	2.8	2.4	2.5	18	—
	1/4	KQ2W01-35☐P	17.46	7.1	10	14.5	33	28.5	13.3	2.8	2.4	2.5	39.9	—
⌀5/32	1/16	KQ2W03-33☐P	11.11	8.2	10	14.8	32.7	31.4	13.3	4	3	3	14.4	⚫
	1/8	KQ2W03-34☐P	12.7	8.2	10	14.8	29.9	28.6	13.3	4	3	3	18.2	⚫
	1/4	KQ2W03-35☐P	17.46	8.2	10	14.8	33.5	29.5	13.3	4	3	3	40.1	⚫
⌀3/16	1/8	KQ2W05-34☐P	12.7	9.1	10	15	30.4	29.5	13.3	6.8	5.6	3.5	18.4	—
	1/4	KQ2W05-35☐P	17.46	9.1	10	15	34	30.5	13.3	6.8	5.6	3.5	40.3	—
⌀1/4	1/16	KQ2W07-33☐P	11.11	11.1	10	15.6	34.2	34.4	13.3	6.8	6.8	3.5	15	⚫
	1/8	KQ2W07-34☐P	12.7	11.1	10	15.6	31.4	31.5	13.3	11.3	10	4.5	18.7	⚫
	1/4	KQ2W07-35☐P	17.46	11.1	10	15.6	35	32.5	13.3	11.3	10	4.5	40.7	⚫
	3/8	KQ2W07-36☐P	22	11.1	10	15.6	35.5	33	13.3	11.3	10	4.5	67.5	⚫
⌀5/16	1/8	KQ2W09-34☐P	12.7	13.2	10	16.4	37	33.6	14.2	11.3	11.3	4.5	19.5	⚫
	1/4	KQ2W09-35☐P	17.46	13.2	12	17.2	37.1	35.6	14.2	20.5	14.2	6	38.9	⚫
	3/8	KQ2W09-36☐P	22	13.2	12	17.2	38.6	37.1	14.2	20.5	14.2	6	69.6	⚫
⌀3/8	1/4	KQ2W11-35☐P	17.46	15.4	17	19.3	45.1	44.7	15.6	28.8	23.8	7.5	49.7	⚫
	3/8	KQ2W11-36☐P	22	15.4	17	19.3	42	41.6	15.6	28.8	23.8	7.5	55.8	⚫
	1/2	KQ2W11-37☐P	28.57	15.4	17	19.3	47.3	44.6	15.6	28.8	23.8	7.5	128.9	⚫
⌀1/2	1/4	KQ2W13-35☐P	17.46	19.3	17	21.5	47	48.6	17	50.3	44.4	9	52	—
	3/8	KQ2W13-36☐P	22	19.3	17	21.8	47.9	49.5	17	56	44.4	9.5	86.7	—
	1/2	KQ2W13-37☐P	28.57	19.3	17	21.8	53	52.3	17	56	44.4	9.5	168	—

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ANSI/ASME B1.20.1 (NPT thread)
		JIS B0208 (UNF thread)
	Nut section	JIS B0208 (UNF thread)
Seal on the threads		Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2W11-36☐P Data sheet
