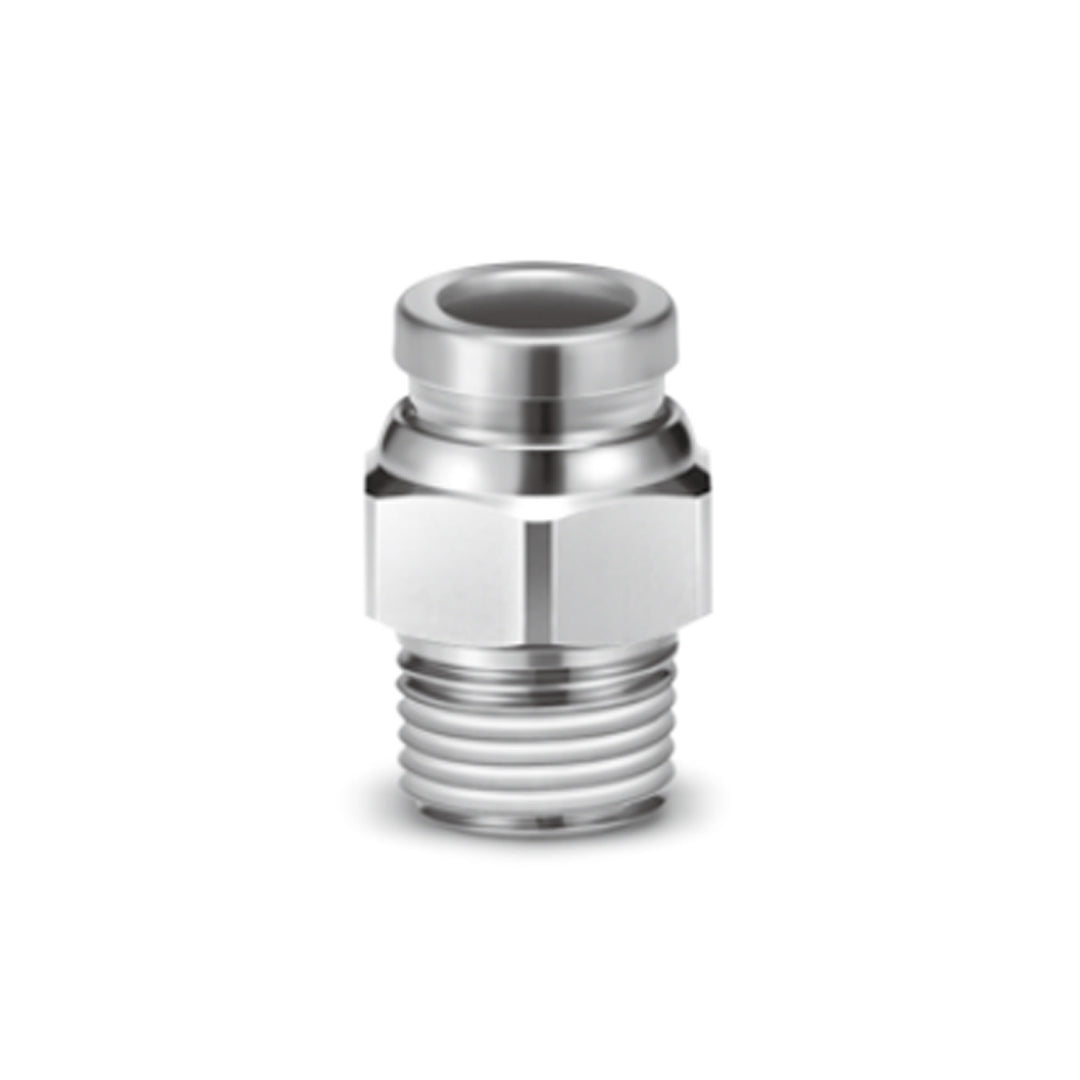

ข้อต่อลม Fittings SMC One-touch code KQB2H09-N01S

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (inch)	Connection thread UNF, NPT	Model	H (Width across flat)	L	A*	M	Note) Effective area (mm²)	Weight (g)
ø1/8"	10-32UNF	KQB2H01-32	8	16.5	13.5	12	3	3.5
	1/8	KQB2H01-N01S	11.11	17.1	13.9		3.4	7.9
	1/4	KQB2H01-N02S	14.29	20.9	16.5		3.4	18
ø5/32"	10-32UNF	KQB2H03-32	11.11	17.1	14.1		4	6.5
	1/8	KQB2H03-N01S	11.11	17	13.8		5.6	7.4
	1/4	KQB2H03-N02S	14.29	20.9	16.5		5.6	17.5
ø1/4"	10-32UNF	KQB2H07-32	12.7	19	16.8	13.5	4	9
	1/8	KQB2H07-N01S	12.7	20	16.8		13.1	9.8
	1/4	KQB2H07-N02S	14.29	20.6	16.2			15.1
	3/8	KQB2H07-N03S	17.46	23.8	19.1			31
ø5/16"	1/8	KQB2H09-N01S	14.29	24.2	21	16.1	26.1	13.8
	1/4	KQB2H09-N02S	14.29	23.1	18.7			14.9
	3/8	KQB2H09-N03S	17.46	24.6	19.9			28.3
ø3/8"	1/8	KQB2H11-N01S	17.46	25	21.8	16.6	41.5	21.5
	1/4	KQB2H11-N02S	17.46	26.3	21.9			22.3
	3/8	KQB2H11-N03S	17.46	23.6	18.9			24.4
	1/2	KQB2H11-N04S	22.23	28.3	21.9			55
ø1/2"	1/4	KQB2H13-N02S	-	30.5	26.1	18.5	58.3	39.4
	3/8	KQB2H13-N03S	22.23	28.3	21.7			36.8
	1/2	KQB2H13-N04S	22.23	28.4	22			46.1

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQB2H09-N01S Data sheet
