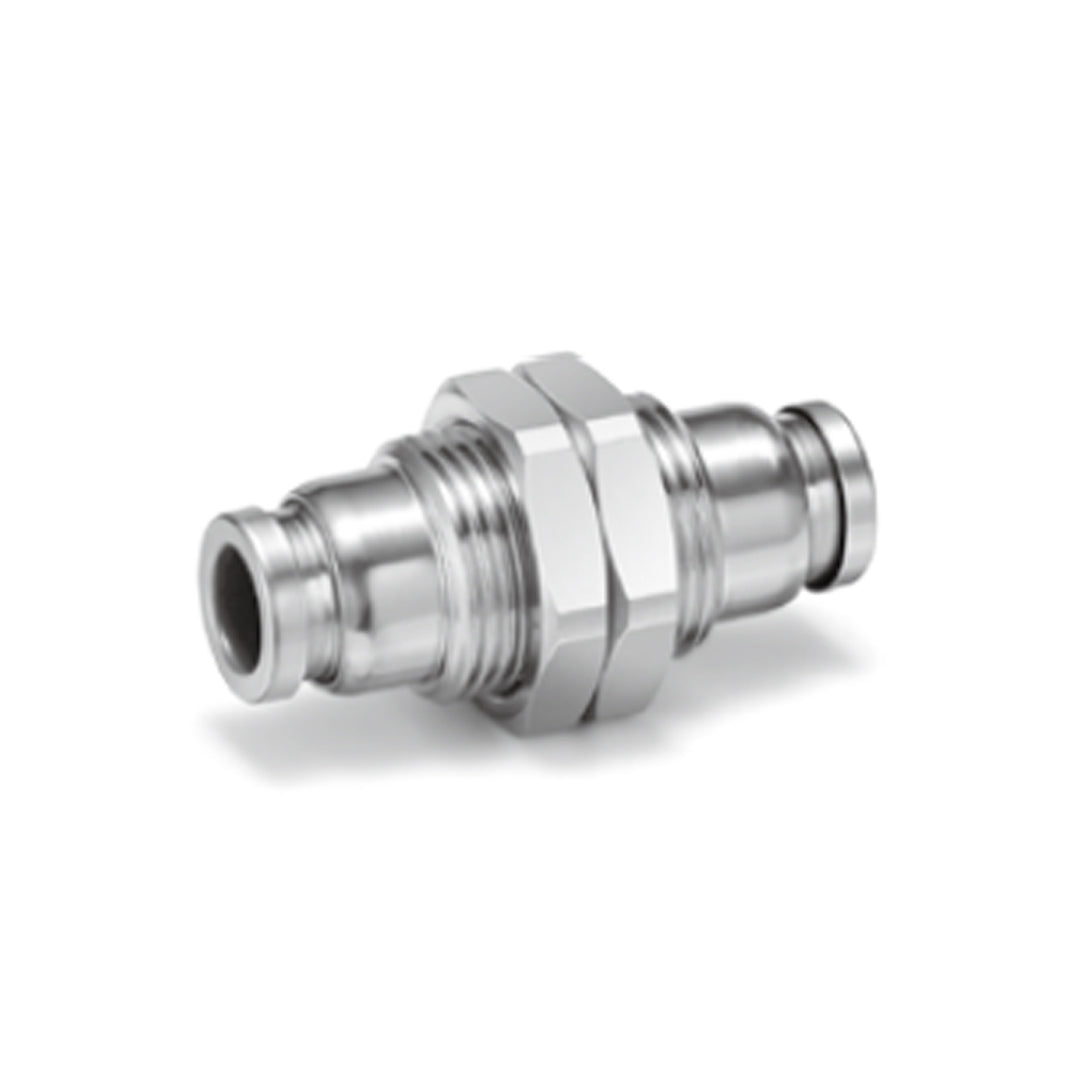

ข้อต่อลม Fittings SMC One-touch code KQB2E06-00
ข้อต่อลม Fittings SMC One-touch code KQB2E06-00
SMC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
695.64 ฿
ราคาปกติ
ราคาโปรโมชัน
695.64 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ข้อต่อลม Fittings SMC One-touch code KQB2E06-00
SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
- ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
- ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
- รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
- ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
- เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
- ผ่านมาตรฐาน RoHS compliant
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
- ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
- แรงดันทดสอบ 3.0 MPa
- อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
- การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
- วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
- ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"
| Applicable tubing O.D. (mm) | Model | T (M) | H (Width across flat) | L | Mounting hole | M | Note) Effective area (mm²) | Weight (g) |
|---|---|---|---|---|---|---|---|---|
| ø3.2 | KQB2E23-00 | M10 x 1 | 12 | 32.2 | 11 | 12 | 3.4 | 14.8 |
| ø4 | KQB2E04-00 | M10 x 1 | 12 | 32.4 | 11 | 12.6 | 5.6 | 14.7 |
| ø6 | KQB2E06-00 | M14 x 1 | 17 | 35.4 | 15 | 13.6 | 13.1 | 29.2 |
| ø8 | KQB2E08-00 | M15 x 1 | 19 | 38.8 | 16 | 16.1 | 26.1 | 34.9 |
| ø10 | KQB2E10-00 | M18 x 1 | 21 | 40 | 19 | 17 | 41.5 | 47.1 |
| ø12 | KQB2E12-00 | M20 x 1 | 24 | 42.4 | 21 | 18.6 | 58.3 | 58.7 |
| ø16 | KQB2E16-00 | M27 x 1 | 30 | 46.8 | 28 | 20.8 | 113 | 107.2 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Fluid | Air, N2, Water Note 2) |
| Operating pressure range Note 1) | -100 kPa to 1 MPa Note 3) |
| Proof pressure | 3.0 MPa |
| Ambient and fluid temperature Note 4) | -5 to 150°C (No freezing) Note 3) |
| Lubricant | Grease-free specification |
| Seal on the threads | With sealant |
