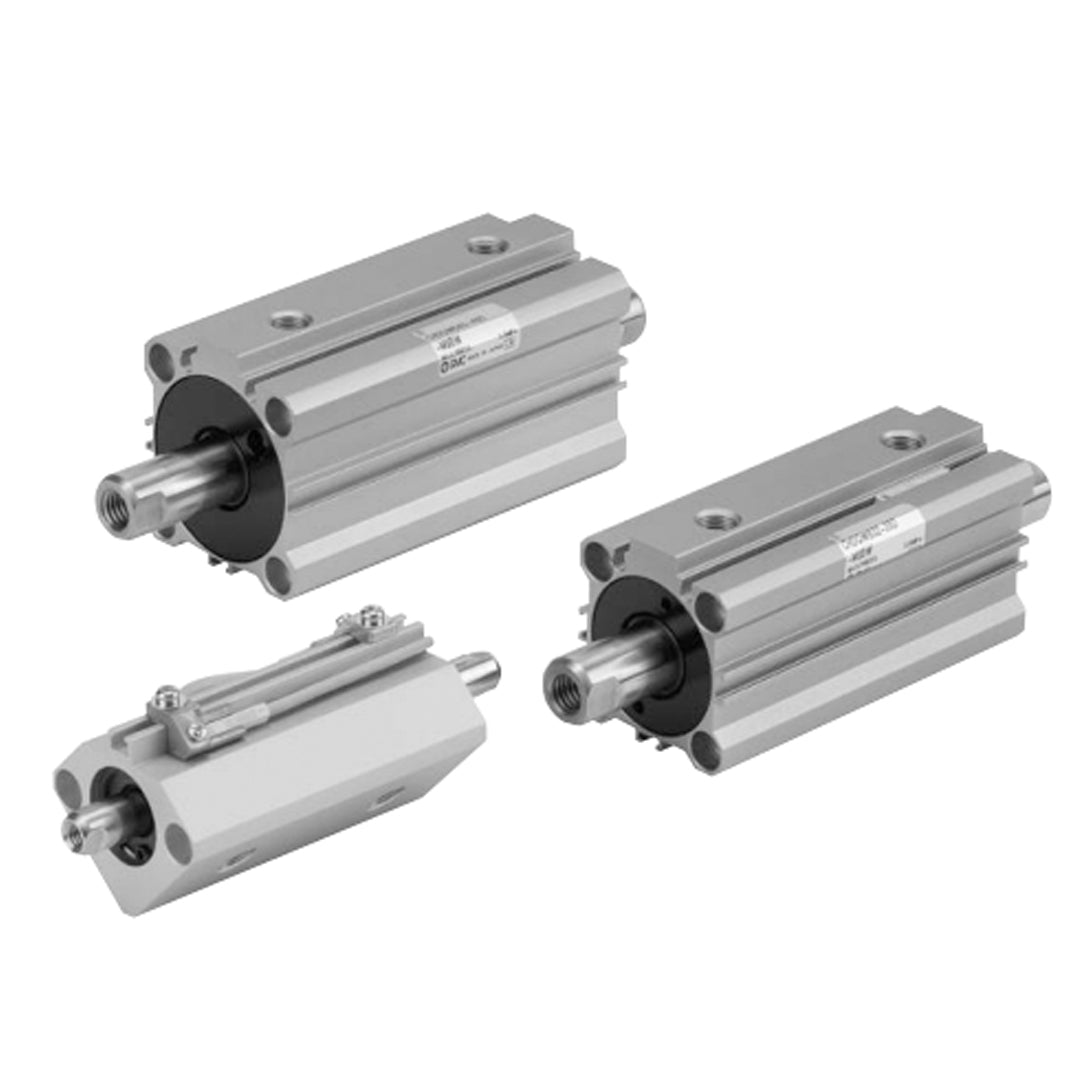

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHQB Series Double Acting/Single Rod: 3.5 MPa CHQWB Bore 80 mm

กระบอกไฮดรอลิกแบบคอมแพ็ค SMC CHQ Series ออกแบบให้มีขนาดกะทัดรัดแต่ให้แรงดันสูงถึง 3.5 MPa เหมาะสำหรับงานที่ต้องการแรงดันสูงในพื้นที่จำกัด ใช้กับของไหลไฮดรอลิกชนิดแร่ (Mineral Hydraulic Fluid) มีให้เลือกทั้งแบบ Double Acting / Single Rod (CH□QB) และ Double Acting / Double Rod (CH□QWB) โครงสร้างแข็งแรงด้วยวัสดุอลูมิเนียมอัลลอยและแท่งลูกสูบชุบโครมแข็ง ทนทานต่อการสึกหรอ พร้อมรองรับการติดตั้ง Auto Switch เพื่อควบคุมตำแหน่งลูกสูบได้อย่างแม่นยำ

คุณสมบัติ

• ออกแบบขนาดกะทัดรัดสำหรับงานพื้นที่จำกัด
• แรงดันใช้งานสูงสุด 3.5 MPa
• มีให้เลือกทั้งแบบก้านเดี่ยวและก้านคู่
• ตัวกระบอกผลิตจากอลูมิเนียมอัลลอย น้ำหนักเบาแต่แข็งแรง
• ก้านลูกสูบชุบโครมแข็ง ทนต่อการสึกกร่อน
• รองรับการติดตั้ง Auto Switch หลายรุ่น (M9, A9, F7 ฯลฯ)
• ใช้งานได้ในช่วงอุณหภูมิ –10° ถึง 80°C
• รองรับของไหลไฮดรอลิกได้หลายชนิด (ยกเว้นน้ำ/กลัยคอล และฟอสเฟต)

ข้อมูลจำเพาะ

• ซีรีส์ CHQ
• ขนาดกระบอก (Bore size) Ø20, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm
• แรงดันใช้งาน Nominal: 3.5 MPa / Proof: 5.0 MPa
• ของไหลใช้งาน น้ำมันไฮดรอลิก (Hydraulic Fluid)
• ช่วงอุณหภูมิ –10°C ถึง 80°C (ไม่มี Auto Switch) / –10°C ถึง 60°C (มี Auto Switch)
• ความเร็วลูกสูบ 8 – 100 mm/s
• รูปแบบการติดตั้ง แบบรูทะลุ (Through Hole Mounting)
• ความคลาดเคลื่อนระยะชัก +1.0 / 0 mm
• ความดันใช้งานต่ำสุด 0.3 MPa
• โครงสร้าง Double Acting / Single Rod หรือ Double Rod
• วัสดุหลัก อลูมิเนียมอัลลอย, สแตนเลส/เหล็กคาร์บอน, ซีล NBR
• ระยะชักมาตรฐาน 5–100 mm (ขึ้นอยู่กับขนาดกระบอก)

Bore size (mm)	A	B	C	D	E	F	H	I	J	K	L	M	N	O	P	S	U	Z
32	82	65	12	16	45	20	M10 x 1.5	60	4.5	14	8.5	34	5.5	9 depth 7	Rc1/8	58.5	31.5	14
40	84	67	12	16	52	22	M10 x 1.5	69	5	14	8.5	40	5.5	9 depth 7	Rc1/8	66	35	14
50	98	76	15	20	64	25	M12 x 1.75	86	7	18	11	50	6.6	11 depth 8	Rc1/4	80	41	19
63	102	80	15	20	77	27	M12 x 1.75	103	7	18	11	60	9	14 depth 10.5	Rc1/4	93	47.5	19
80	111	89	20	25	98	28	M16 x 2	132	6	22	11	77	11	17.5 depth 13.5	Rc3/8	112.5	57.5	26
100	119	95	24	30	117	29	M20 x 2.5	156	6.5	26	12	94	11	17.5 depth 13.5	Rc3/8	132.5	67.5	26

ข้อมูลทางเทคนิค

Bore size (mm)	20	32	40	50	63	80	100
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure	3.5 MPa
Proof pressure	5.0 MPa
Maximum allowable pressure	3.5 MPa
Minimum operating pressure	0.3 MPa
Ambient and fluid temperature	Without auto switch: -10° to 80°C
	With auto switch: -10° to 60°C
Piston speed	8 to 100 mm/s
Cushion	None
Rod end thread	Standard: Female thread, Male thread
Stroke length tolerance	+1.0 0 mm
Mounting type	Basic type
Mounting	Through hole

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHQB Series Double Acting/Single Rod: 3.5 MPa CHQWB Bore 80 mm Data sheet
