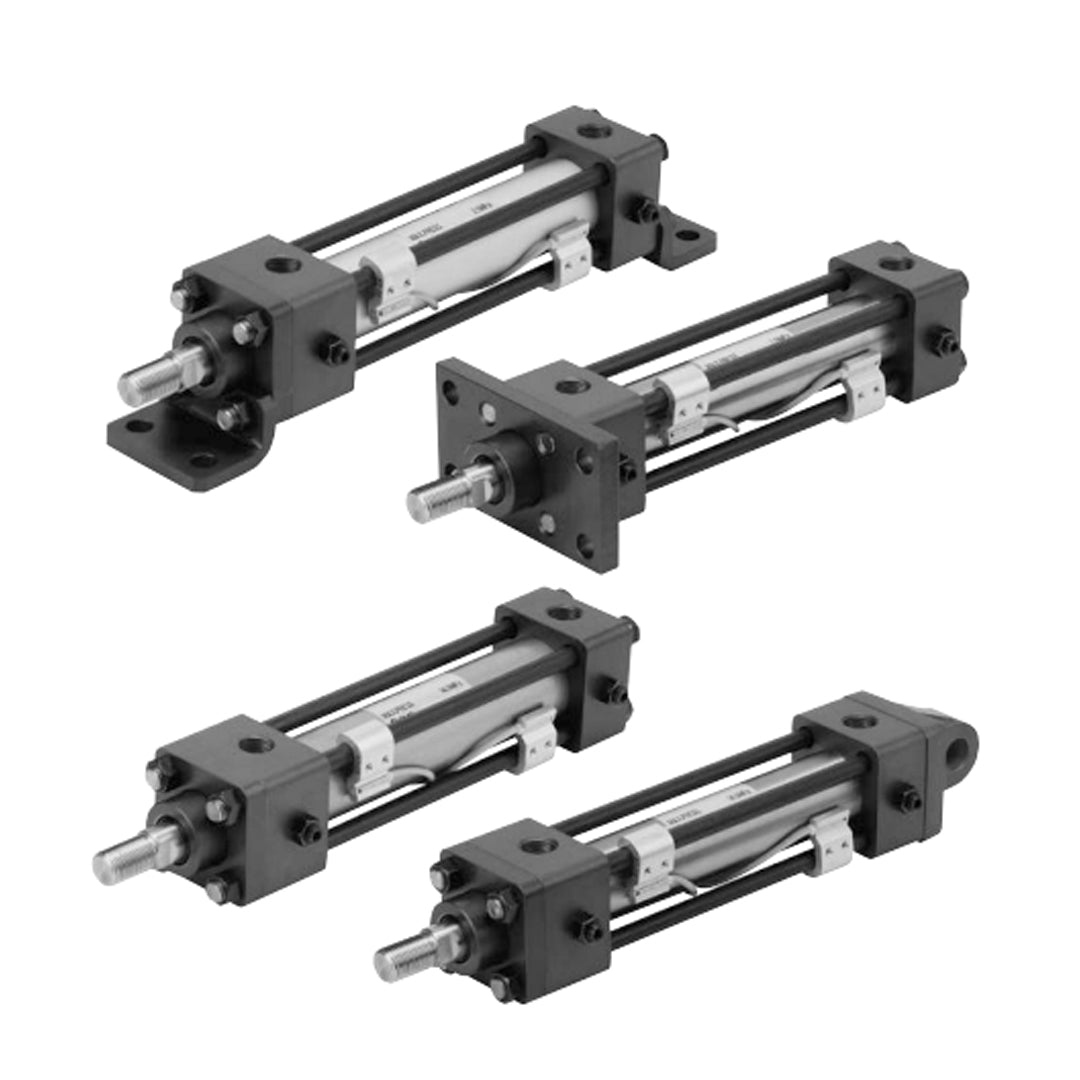

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Transaxial foot type CH2HLA Bore 100 mm

SMC CH2 Series เป็นกระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder) แบบ Double Acting / Single Rod ออกแบบมาสำหรับงานแรงดันสูง มีให้เลือกหลายรุ่น ได้แก่ CH2E (3.5 MPa), CH2F (7 MPa), CH2G (14 MPa) และ CH2H (14 MPa แบบสเตนเลส) รองรับขนาดรูเจาะตั้งแต่ ø32 ถึง ø100 มม. เหมาะสำหรับงานอุตสาหกรรมหนัก เช่น เครื่องจักรกล โรงงานผลิต และระบบไฮดรอลิกทั่วไป ตัวกระบอกผลิตจากวัสดุคุณภาพสูงทั้งอะลูมิเนียม เหล็ก และสเตนเลส เพื่อให้เหมาะกับทุกสภาพแวดล้อมการทำงาน พร้อมรองรับการติดตั้ง Auto Switch เพื่อการตรวจจับตำแหน่งลูกสูบที่แม่นยำ

คุณสมบัติ

• แรงดันใช้งานสูงสุดถึง 14 MPa (รุ่น CH2G / CH2H)
• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันสองทิศทาง
• มีหลายรุ่นตามแรงดันและวัสดุของกระบอก (Aluminum, Stainless Steel, Steel)
• ความเร็วลูกสูบสูงถึง 300 mm/s
• รองรับการใช้งานกับของไหลไฮดรอลิกชนิดน้ำมันแร่ (Mineral Hydraulic Fluid)
• มีให้เลือกหลายแบบติดตั้ง: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion ฯลฯ
• รองรับการติดตั้ง Auto Switch ได้หลากหลายรุ่น
• ระยะชักมาตรฐานยาวสุดถึง 1800 mm

ข้อมูลจำเพาะ

• รุ่น CH2E / CH2F / CH2G / CH2H Series
• ประเภท กระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder)
• ชนิดการทำงาน Double Acting / Single Rod
• แรงดันใช้งาน 3.5 MPa (CH2E), 7 MPa (CH2F), 14 MPa (CH2G / CH2H)
• แรงดันทดสอบ 5.0 MPa (CH2E), 10.5 MPa (CH2F), 21 MPa (CH2G / CH2H)
• ขนาดรูเจาะ (Bore Size) ø32, ø40, ø50, ø63, ø80, ø100 mm
• ระยะชักมาตรฐาน 25 – 1800 mm
• ความเร็วลูกสูบ 8 – 300 mm/s
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• วัสดุตัวกระบอก Aluminum Alloy (CH2E), Stainless Steel (CH2F / CH2H), Steel (CH2G)
• วัสดุลูกสูบ Aluminum Alloy (CH2E / CH2F), Stainless Steel (CH2G / CH2H)
• วัสดุซีล NBR (Nitrile Rubber)
• แรงดันทฤษฎีสูงสุด ประมาณ 109,900 N (ø100 ที่ 14 MPa)
• การติดตั้ง มีหลายแบบ: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion
• อุปกรณ์เสริม รองรับ Auto Switch หลายรุ่น (แบบโซลิดสเตตและรีดสวิตช์)

Bore size (mm)	Stroke range (mm)	B	BB	C	F	GA	GB	J	M	NA	NB	P	R	S	CD	LH	LT	LW	LX	X	Y	Z	SS	With rod boot
																								e		f	Q	ℓ
																								B-rod	C-rod			B-rod	C-rod
32	25 to 1400	58	109	38	14	21	15	M10 x 1.25	11	37	31	3/8	39	130	11	35	13	13	88	29	14	98	57	52	—	34.5	15	1/3.5 stroke	—
40	25 to 1400	65	118	45	10	21	15	M10 x 1.25	11	36	30	3/8	42	130	11	37.5	14	13	95	29	14	98	57	52	52	23	15		1/3.5 stroke
50	25 to 1400	76	145	52	10	27	19	M10 x 1.25	11	43	35	1/2	46	142	14	45	17	18	115	35	18	108	60	55	52	28	15
63	25 to 1500	90	165	63	10	27	19	M12 x 1.5	14	43	35	1/2	52	148	18	50	19	20	132	41	19	106	71	65	55	30	20	1/4 stroke
80	25 to 1800	110	190	80	11	22	22	M16 x 1.5	16	44	44	3/4	65	166	18	60	24	24	155	45	20	124	74	80	65	35	20		1/4 stroke
100	25 to 1800	135	230	102	11	22	22	M18 x 1.5	18	44	44	3/4	75	172	22	71	27	28	190	53	22	122	85	100	80	39	15

ข้อมูลทางเทคนิค

Model	CH2E	CH2F	CH2G	CH2H
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure (MPa)	3.5	7		14
Maximum allowable pressure (MPa)	3.5	Head: 9 Rod: B rod 13.5 C rod 11		Head: 18 Rod: B rod 18 C rod 14
Proof pressure (MPa)	5.0	10.5
Minimum operating pressure (MPa)	Head: 0.15 Rod: 0.2
Ambient and fluid temperature	Without auto switch: −10 to 80°C With auto switch: −10 to 60°C
Piston speed	8 to 300 mm/s
Cushion	Cushion seal type
Stroke length tolerance	to 100 st +1.00.8, 101 to 250 st +1.00, 251 to 630 st +1.250, 631 to 1000 st +1.40, 1001 to 1800 st +1.80

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Transaxial foot type CH2HLA Bore 100 mm Data sheet
