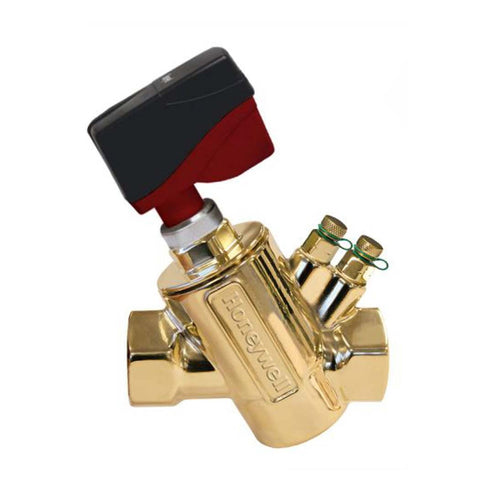

PICV (Pressure Independent Control Valve)หรือวาล์วควบคุมอิสระจากแรงดันของ Ho neywell ทำงานตามหลักการที่ไม่เกี่ยวข้องกับการเปลี่ยนแปลงในแรงดันของน้ำหรือของแข็งใน ระบบท่อซึ่งมีลักษณะเป็นวาล์วควบคุมที่ปรับการไหลของน้ำในระบบท่อให้เป็นไปตามความต้องการ ที่กำหนดไว้โดยไม่ว่าแรงดันน้ำจะสูงหรือต่ำเพียงใดวาล์วจะทำให้ปริมาณน้ำที่ไหลผ่านคงที่ตามที่ตั้ง ค่าไว้โดยไม่มีการเปลี่ยนแปลง
ดังนั้นหลักการทำงานของPICV Valve Honeywellเน้นไปที่การควบคุมอิสระจากแรงดันของน้ำและการปรับการไหลของน้ำให้เป็นไปตามความต้องการโดยที่ไม่มีผลจากการเปลี่ยนแปลงของแรง ดันในระบบท่อโดยตรงใดๆซึ่งเป็นเทคโนโลยีที่สำคัญในการควบคุมและปรับปรุงประสิทธิภาพของ ระบบท่อน้ำในอาคารและโรงงานต่างๆ
2 ประเภท PICV Valve Honeywell
- PICV Valve แบบปรับตั้งค่าได้ (Adjustable PICV Valve) เป็นวาล์วที่ผู้ใช้สามารถปรับตั้งค่าอัตราการไหลของน้ำได้ตามความต้องการโดยการปรับตั้งค่าจะมีผลต่อแรงดันต่างกันที่ใช้ในการขับเคลื่อนลูกสูบภายในวาล์ว
- PICV Valve แบบปรับตั้งค่าอัตโนมัติ (Automatic PICV Valve) เป็นวาล์วที่ผู้ใช้ไม่สามารถปรับตั้งค่าอัตราการไหลของน้ำได้อัตราการไหลของน้ำจะขึ้นอยู่กับแรงดันต่างกันที่เกิดจากการ ไหลของน้ำในท่อ
2 ขั้นตอนการใช้ PICV Valve Honeywell
- แรงดันต่างกันที่เกิดขึ้นจะดันลูกสูบภายในวาล์วให้เคลื่อนที่เข้าหรือออก
- น้ำเย็นไหลเข้าและออกจากวาล์วผ่านท่อทางเข้าและท่อทางออกตามลำดับ
- ปริมาณการไหลของน้ำเย็นจะขึ้นอยู่กับช่องว่างระหว่างจานปิดและที่นั่งวาล์ว
- การเคลื่อนที่ของลูกสูบภายในวาล์วจะทำให้เกิดการเปิดหรือปิดช่องว่างระหว่างจานปิดและที่นั่งวาล์ว
- แรงดันของน้ำเย็นที่ไหลเข้าและออกจากวาล์วจะแตกต่างกันซึ่งความแตกต่างของแรงดันนี้จะเรียกว่าแรงดันต่างกัน
PICV Valve Honeywell โดยสรุป
วาล์วควบคุมแรงดันอิสระของ Honeywell เป็นอุปกรณ์ที่ใช้ในการควบคุมแรงดันของน้ำหรือ ของเหลวในระบบต่างๆ โดยมีคุณสมบัติที่เน้นความทนทานและประสิทธิภาพสูง สามารถปรับแรงดันได้ตามที่ต้องการในแต่ละแหล่งน้ำหรือในการใช้งานท่อน้ำอื่นๆโดยมีระบบควบคุมที่แม่นยำและสามารถป้องกันการเกิดแรงดันสูงเกินได้ Honeywell มักจะมีวาล์วควบคุมแรงดันอิสระที่มีหลากหลายรูปแบบตามการใช้งานเช่น วาล์วที่ใช้ในระบบปรับอากาศและควบคุมอุณหภูมิ ระบบน้ำดื่มระบบท่อน้ำร้อนหรือระบบท่อน้ำเย็นซึ่งแต่ละรุ่นจะมีลักษณะที่ต่างกันเช่น ขนาด วัสดุที่ทนทานต่อสภาพแวดล้อมและระบบการควบคุมที่ต่างกันไปตามการใช้งานของลูกค้าและความต้องการของแต่ละโครงการ
ความสำคัญของ "Authority" ในวาล์วควบคุม ทำไม PICV ถึงแก้ปัญหาเรื่อง Valve Authority ได้ 100%
1) ความเข้าใจพื้นฐาน Valve Authority คืออะไร?
- นิยามทางเทคนิค หากวาล์วมีค่า Authority ต่ำ (เช่น 0.1 หรือ 10%) วาล์วจะเสียอำนาจในการควบคุมการไหลไปเกือบหมด
- ปัญหาของวาล์วทั่วไป ในวาล์ว 2 ทางแบบดั้งเดิม เมื่อปั๊มเร่งความดันขึ้น ความดันส่วนเกินมักจะไปตกที่วาล์ว ทำให้วาล์วคุมไม่อยู่
Authority คืออัตราส่วนความดันตกคร่อม (Pressure Drop) ของวาล์วในขณะที่เปิดสุด เทียบกับความดันตกคร่อมรวมของวงจรนั้นๆ
2) ทำไม Authority ถึง "สำคัญมาก" ต่อการควบคุม?
- Control Distortion (กราฟการควบคุมเพี้ยน) วาล์วที่ควรจะเป็นแบบ Equal Percentage (ค่อยๆ เปิด) จะกลายเป็นแบบ Quick Opening (เปิดนิดเดียวแต่น้ำมาเต็ม) ทำให้ห้องเย็นเกินไปทันทีที่วาล์วขยับ
- Hunting Effect วาล์วจะพยายาม เปิด-ปิด-เปิด-ปิด ตลอดเวลา เพราะไม่สามารถรักษาระดับการไหลที่นิ่งได้ ทำให้อุณหภูมิแกว่ง
- ความสิ้นเปลืองพลังงาน การที่วาล์วคุมไม่อยู่ทำให้ Delta T (ความต่างอุณหภูมิน้ำเข้า-ออก) ต่ำลง ส่งผลให้ปั๊มและ Chiller ทำงานหนักเกินความจำเป็น
ถ้า Authority ต่ำเกินไป (ต่ำกว่า 0.25 - 0.5) จะเกิดผลเสียต่อระบบดังนี้
3) ปัญหาของวาล์วควบคุมแบบเดิม (Conventional 2-Way Valve)
- Dynamic Pressure Changes เมื่อวาล์วตัวอื่นๆ ในอาคารปิดลง ความดันในเส้นท่อจะสูงขึ้น ทำให้วาล์วตัวที่เหลือต้องรับภาระความดันที่เปลี่ยนไป
- Oversizing บ่อยครั้งที่ผู้ออกแบบเผื่อขนาดวาล์วใหญ่เกินไป ทำให้ค่า $\Delta P_{\text{valve}}$ ต่ำมาก ส่งผลให้ Authority แทบไม่เหลือ
- ความยากในการทำ Balancing ต้องใช้ Manual Balancing Valve มาช่วยดรอปความดัน ซึ่งตั้งค่ายากและไม่ได้แก้ปัญหาตอนระบบทำงานจริง (Dynamic)
วาล์วทั่วไปไม่สามารถรักษาค่า Authority ให้คงที่ได้เนื่องจากสภาวะในท่อเปลี่ยนตลอดเวลา
4) ทำไม PICV ถึงแก้ปัญหา Authority ได้ 100%?
- Built-in Differential Pressure Controller ภายใน PICV มีไดอะแฟรมที่ช่วยชดเชยความดันที่ผันผวนจากภายนอก หากความดันในท่อสูงขึ้น ไดอะแฟรมจะยุบตัวลงเพื่อรักษาความดันตกคร่อมที่ตัววาล์วควบคุมหลักให้คงที่
- Constant Flow Output ไม่ว่าความดันในระบบจะเปลี่ยนไปแค่ไหน ตราบใดที่สัญญาณสั่งการ (0-10V) อยู่ที่เดิม อัตราการไหลจะคงที่ 100%
- Full Stroke Utilization PICV ใช้ระยะยกของวาล์ว (Stroke) ได้เต็มประสิทธิภาพเสมอ ไม่ว่าความดันต้นทางจะเป็นอย่างไร
Pressure Independent Control Valve (PICV) ถูกออกแบบมาให้มีกลไก "รักษาความดันภายในตัว" ทำให้มันมีค่า Authority = 1.0 (หรือ 100%) เสมอ
5) ประโยชน์ที่ได้รับเมื่อ Authority สมบูรณ์ (100%)
- Linear Control การควบคุมอุณหภูมิแม่นยำมาก สัญญาณจากคอนโทรลเลอร์สั่งเท่าไหร่ น้ำมาเท่านั้นจริงๆ
- High Delta T (ΔT) ป้องกันปัญหา Low Delta T Syndrome ทำให้ Chiller Plant ทำงานได้เต็มประสิทธิภาพสูงสุด
- ลดขั้นตอนการ Commissioning ไม่ต้องทำ Manual Balancing เพราะวาล์วจัดการตัวเองได้ (Self-Balancing)
- ยืดอายุการใช้งาน ลดการเคลื่อนที่ซ้ำซ้อนของ Actuator (ลดการ Hunting) ทำให้วาล์วพังช้าลง
เมื่อใช้ PICV และได้ Authority 100% ผลลัพธ์ที่ตามมาคือ
ความแตกต่างระหว่าง Global Valve ทั่วไป กับ PICV ของ Honeywell
| หัวข้อเปรียบเทียบ | Standard Globe Valve (2-Way) | Honeywell PICV |
|---|---|---|
ส่วนประกอบภายใน |
มีเฉพาะปลั๊กวาล์วเพื่อเปิด-ปิด |
มีวาล์วควบคุม + ชุดรักษาความดัน (DP Controller) ในตัว |
ค่า Valve Authority |
ต่ำและเปลี่ยนแปลงตามสภาวะโหลด (0.1 - 0.5) |
คงที่ 100% (Authority = 1.0) เสมอ |
การรับมือความดัน |
เมื่อความดันในเส้นท่อสูงขึ้น น้ำจะไหลเกิน (Overflow) |
รักษาอัตราการไหลให้คงที่ แม้ความดันในท่อจะเพิ่มขึ้น |
การเลือกขนาด (Sizing) |
ต้องคำนวณค่าให้เป๊ะเพื่อให้ได้ Authority |
เลือกตามอัตราการไหล (Flow Rate) ที่ต้องการได้เลย |
การ Balancing ระบบ |
ต้องใช้ Manual Balancing Valve ติดตั้งเพิ่ม |
ควบคุมอุณหภูมิได้นิ่งมาก (Linear Control) |
การประหยัดพลังงาน |
ต่ำกว่า เพราะมักเกิดปัญหา Low Delta T |
สูงกว่า เพราะป้องกันการไหลเกินและลดภาระปั๊ม |
การเชื่อมต่อกับระบบ BAS/BMS การควบคุมและ Monitor ผ่านสัญญาณ 0-10V หรือ Modbus
การเชื่อมต่อวาล์วควบคุม (โดยเฉพาะ PICV) เข้ากับระบบ BAS (Building Automation System) หรือ BMS (Building Management System) คือหัวใจของการทำ Smart Building เพื่อให้คุณสามารถตรวจสอบและสั่งการระบบปรับอากาศได้จากห้องควบคุมกลาง
1) การควบคุมผ่านสัญญาณ Analog 0-10V (Traditional Control)
- กลไกการสั่งการ BMS จะส่งแรงดันไฟฟ้าในช่วง 0 ถึง 10 โวลต์ เพื่อกำหนดระยะเปิดของวาล์ว (เช่น 2V = เปิด 20%, 10V = เปิด 100%)
- ระบบ Feedback การส่งสัญญาณกลับ (Voltage Feedback) เพื่อให้ระบบส่วนกลางยืนยันได้ว่าวาล์วขยับไปอยู่ในตำแหน่งที่สั่งจริงหรือไม่
- การประยุกต์ใช้ เหมาะกับระบบที่ไม่ซับซ้อน หรือการติดตั้งในพื้นที่ที่มีความเสี่ยงด้านสัญญาณรบกวนทางดิจิทัลสูง เพราะเป็นระบบที่ไล่เช็คแรงดันไฟฟ้าได้ง่ายด้วยมิเตอร์ทั่วไป
2) การสื่อสารผ่านโปรโตคอล Modbus RTU (Digital Integration)
- โครงสร้างการเดินสายแบบ Bus สามารถเชื่อมต่อวาล์วหลายตัวเข้าด้วยกันเป็นโครงข่าย (Daisy Chain) โดยใช้สายสัญญาณเพียงชุดเดียววิ่งไปหา Controller ช่วยลดปริมาณสายไฟและช่องสัญญาณ (I/O Port) ที่ตู้ควบคุม
- การเข้าถึงข้อมูลเชิงลึก นอกจากการสั่งเปิด-ปิดแล้ว Modbus ยังสามารถดึงข้อมูลสถานะการทำงาน (Status), รหัสข้อผิดพลาด (Error Codes) และเวลาการทำงานรวม (Runtime) ของวาล์วแต่ละตัวได้
- ความแม่นยำสูง ข้อมูลดิจิทัลไม่มีปัญหาเรื่องแรงดันตกคร่อมในสาย (Voltage Drop) เหมือนสัญญาณ Analog ทำให้การสั่งงานมีความแม่นยำ 100% แม้สายสัญญาณจะยาวมาก
การยกระดับจากการสั่งการด้วยแรงดันไฟฟ้า มาเป็นการส่งชุดข้อมูลผ่านสายสัญญาณ RS-485 ซึ่งช่วยให้ระบบฉลาดขึ้นอย่างมาก
3) การทำ Monitor และ Data Logging เพื่อการบริหารพลังงาน
- Real-time Monitoring ผู้ดูแลอาคารสามารถตรวจสอบสถานะการไหลของน้ำเย็นในแต่ละโซนได้จากหน้าจอเดียว โดยไม่ต้องเดินไปเช็คที่หน้างาน
- Energy Analytics ข้อมูลจากวาล์วที่ส่งผ่าน Modbus สามารถนำไปคำนวณการใช้พลังงานความเย็น (BTU) ทำให้รู้ว่าโซนไหนของอาคารมีการใช้งานหนักเกินความจำเป็น
- Trend Logging การเก็บสถิติย้อนหลังช่วยให้เห็นพฤติกรรมการใช้โหลดของอาคาร เพื่อนำไปปรับตั้งค่าตารางเวลา (Schedule) ของเครื่อง Chiller ให้สอดคล้องกับความต้องการจริง
หัวใจสำคัญของการเชื่อมต่อกับ BMS คือการนำข้อมูลจากวาล์วมาวิเคราะห์เพื่อประหยัดค่าไฟ
4) ระบบแจ้งเตือนและการซ่อมบำรุงเชิงป้องกัน (Alarms & Diagnostics)
- Smart Alarms ระบบสามารถแจ้งเตือนได้ทันทีหากวาล์วเกิดอาการติดขัด (Stuck), มอเตอร์ร้อนเกิน หรือสัญญาณขาดหาย โดยจะระบุตำแหน่งวาล์วที่มีปัญหาได้อย่างแม่นยำ
- Operational Health Check ผ่านระบบ Modbus ผู้ใช้งานสามารถตรวจสอบสุขภาพของ Actuator ได้ เช่น จำนวนครั้งที่วาล์วขยับตัว เพื่อวางแผนเปลี่ยนอะไหล่ตามรอบก่อนที่จะเกิดผลกระทบกับผู้ใช้งานในอาคาร
- Fail-Safe Management สามารถโปรแกรมผ่าน BMS ได้ว่า หากระบบการสื่อสารขัดข้อง ให้วาล์วเปิดค้างไว้ที่ระดับใด เพื่อป้องกันความเสียหายของระบบน้ำเย็นโดยรวม
การเชื่อมต่อกับระบบส่วนกลางช่วยเปลี่ยนจากการซ่อมเมื่อเสีย (Reactive) มาเป็นการซ่อมก่อนที่จะพัง (Predictive)
5) การปรับจูนและตั้งค่าผ่านซอฟต์แวร์ (Remote Commissioning)
- Remote Flow Setting ในวาล์ว PICV รุ่นที่เป็น Smart Actuator เราสามารถตั้งค่าอัตราการไหลสูงสุด (Maximum Flow) ผ่านหน้าจอ BMS ได้เลย โดยไม่ต้องไปปีนบันไดปรับที่ตัววาล์วบนฝ้าเพดาน
- Control Logic Adjustment สามารถเปลี่ยนรูปแบบการตอบสนองของวาล์ว (เช่น เปลี่ยนจาก Linear เป็น Equal Percentage) ได้ผ่านการตั้งค่าในซอฟต์แวร์ เพื่อให้เหมาะสมกับลักษณะของคอยล์เย็นในแต่ละจุด
- Synchronization การทำให้วาล์วและปั๊มน้ำทำงานสอดประสานกัน (Pump Speed Optimization) โดยใช้ข้อมูลความต้องการน้ำจริงจากวาล์วทุกตัวในระบบมาเป็นตัวกำหนดรอบของ VFD ปั๊มน้ำ
การเชื่อมต่อแบบดิจิทัลช่วยให้การติดตั้งและปรับแต่งค่าเริ่มต้น (Setup) ทำได้สะดวกรวดเร็วขึ้น
