จำหน่าย ไทม์มิ่งมูเล่ย์ (Timing Pulleys) หลากหลายแบรนด์ ราคาถูก

ไทม์มิ่งมูเล่ย์ (Timing Pulley) หรือมูเล่ย์ฟันเฟือง เป็นอุปกรณ์ส่งกำลังทางกลลักษณะคล้ายล้อที่มีฟันอยู่รอบวงนอก ซึ่งออกแบบมาเพื่อใช้งานร่วมกับสายพานไทม์มิ่ง (Timing Belt) โดยเฉพาะ การที่ฟันของมูเล่ย์ขบเข้ากับร่องของสายพานอย่างพอดีจะช่วยแก้ปัญหาการลื่นไถล (No Slip) ทำให้สามารถส่งกำลังและรักษาจังหวะอัตราทดการหมุนของเพลาต้นกำลังและเพลาตามได้อย่างแม่นยำ ด้วยคุณสมบัติเด่นที่ให้ความเสถียรสูงนี้ ไทม์มิ่งมูเล่ย์จึงเป็นชิ้นส่วนสำคัญในระบบที่ต้องการการซิงโครไนซ์ที่แม่นยำ เช่น ระบบกลไกในเครื่องยนต์ เครื่องพิมพ์ 3 มิติ (3D Printers) เครื่องจักรกล CNC และระบบหุ่นยนต์อัตโนมัติ โดยทั่วไปมักผลิตจากวัสดุที่ทนทานอย่างอลูมิเนียม เหล็ก หรือพลาสติกวิศวกรรม เพื่อให้เหมาะสมกับแรงบิดและลักษณะการใช้งานในแต่ละอุตสาหกรรม

แบรนด์ ไทม์มิ่งมูเล่ย์ (Timing Pulley) นอร์ท พาวเวอร์ จัดจำหน่าย

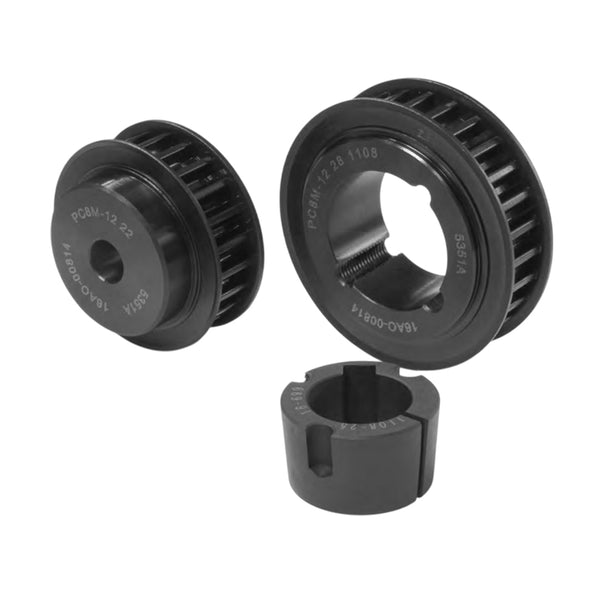

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 97,496.26 ฿

ราคาปกติ ราคาโปรโมชัน 97,496.26 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 95,052.88 ฿

ราคาปกติ ราคาโปรโมชัน 95,052.88 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 88,064.13 ฿

ราคาปกติ ราคาโปรโมชัน 88,064.13 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 81,142.65 ฿

ราคาปกติ ราคาโปรโมชัน 81,142.65 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 74,288.42 ฿

ราคาปกติ ราคาโปรโมชัน 74,288.42 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 80-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 80-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 67,501.46 ฿

ราคาปกติ ราคาโปรโมชัน 67,501.46 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 72-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 72-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 60,781.76 ฿

ราคาปกติ ราคาโปรโมชัน 60,781.76 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 64-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 64-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 54,129.32 ฿

ราคาปกติ ราคาโปรโมชัน 54,129.32 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 60-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 60-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 47,544.15 ฿

ราคาปกติ ราคาโปรโมชัน 47,544.15 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 56-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 56-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 41,026.23 ฿

ราคาปกติ ราคาโปรโมชัน 41,026.23 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 50-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 50-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 34,575.58 ฿

ราคาปกติ ราคาโปรโมชัน 34,575.58 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 48-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 48-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 28,192.19 ฿

ราคาปกติ ราคาโปรโมชัน 28,192.19 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 44-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 44-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 21,876.06 ฿

ราคาปกติ ราคาโปรโมชัน 21,876.06 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 40-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 40-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 15,627.20 ฿

ราคาปกติ ราคาโปรโมชัน 15,627.20 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 38-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 38-PC14M-125

เวนเดอร์:
MEGADYNE

ราคาปกติ 9,315.59 ฿

ราคาปกติ ราคาโปรโมชัน 9,315.59 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 78,445.80 ฿

ราคาปกติ ราคาโปรโมชัน 78,445.80 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 68,514.69 ฿

ราคาปกติ ราคาโปรโมชัน 68,514.69 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 64,357.06 ฿

ราคาปกติ ราคาโปรโมชัน 64,357.06 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 60,176.87 ฿

ราคาปกติ ราคาโปรโมชัน 60,176.87 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 55,974.11 ฿

ราคาปกติ ราคาโปรโมชัน 55,974.11 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 80-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 80-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 51,748.79 ฿

ราคาปกติ ราคาโปรโมชัน 51,748.79 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 72-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 72-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 47,500.90 ฿

ราคาปกติ ราคาโปรโมชัน 47,500.90 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 64-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 64-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 43,230.43 ฿

ราคาปกติ ราคาโปรโมชัน 43,230.43 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 60-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 60-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 38,937.42 ฿

ราคาปกติ ราคาโปรโมชัน 38,937.42 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 56-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 56-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 34,621.83 ฿

ราคาปกติ ราคาโปรโมชัน 34,621.83 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 50-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 50-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 30,283.68 ฿

ราคาปกติ ราคาโปรโมชัน 30,283.68 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 48-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 48-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 25,922.98 ฿

ราคาปกติ ราคาโปรโมชัน 25,922.98 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 44-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 44-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 21,669.70 ฿

ราคาปกติ ราคาโปรโมชัน 21,669.70 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 40-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 40-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 17,393.86 ฿

ราคาปกติ ราคาโปรโมชัน 17,393.86 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 38-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 38-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 13,095.45 ฿

ราคาปกติ ราคาโปรโมชัน 13,095.45 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 36-PC14M-90

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code 36-PC14M-90

เวนเดอร์:
MEGADYNE

ราคาปกติ 8,774.48 ฿

ราคาปกติ ราคาโปรโมชัน 8,774.48 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-68

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-68

เวนเดอร์:
MEGADYNE

ราคาปกติ 48,188.71 ฿

ราคาปกติ ราคาโปรโมชัน 48,188.71 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-68

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-68

เวนเดอร์:
MEGADYNE

ราคาปกติ 43,313.93 ฿

ราคาปกติ ราคาโปรโมชัน 43,313.93 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-68

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 140-PC14M-68

เวนเดอร์:
MEGADYNE

ราคาปกติ 40,912.22 ฿

ราคาปกติ ราคาโปรโมชัน 40,912.22 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-68

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 112-PC14M-68

เวนเดอร์:
MEGADYNE

ราคาปกติ 38,498.67 ฿

ราคาปกติ ราคาโปรโมชัน 38,498.67 ฿
ราคาต่อหน่วย ต่อ
ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-68

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 90-PC14M-68

เวนเดอร์:
MEGADYNE

ราคาปกติ 36,073.27 ฿

ราคาปกติ ราคาโปรโมชัน 36,073.27 ฿
ราคาต่อหน่วย ต่อ

ไทม์มิ่งมูเล่ย์ (Timing Pulley) คืออะไร? สรุปหลักการทำงานและหน้าที่เบื้องต้น

ไทม์มิ่งมูเล่ย์ (Timing Pulley) หรือที่มักเรียกกันว่า "มู่เล่ย์แบบมีฟัน" เป็นชิ้นส่วนทางกลที่สำคัญในระบบส่งกำลัง ทำงานร่วมกับสายพานไทม์มิ่ง (Timing Belt) เพื่อถ่ายทอดแรงบิดและอัตราทดรอบระหว่างแกนเพลาขับและเพลาตามได้อย่างแม่นยำ

หลักการทำงาน

การทำงานของไทม์มิ่งมูเล่ย์อาศัยการขบกันทางกล (Positive Drive) แทนการใช้แรงเสียดทาน (Friction) แบบมู่เล่ย์ร่องวีทั่วไป

การขบกันของร่องฟัน: ตัวมู่เล่ย์จะมีร่องฟัน (Teeth) รอบวงนอก ซึ่งออกแบบมาให้มีระยะพิตช์ (Pitch) และรูปทรงพอดีกับซี่ฟันของสายพานไทม์มิ่ง
การป้องกันการลื่นไถล: เมื่อเพลาขับหมุน ฟันของมู่เล่ย์จะดึงฟันของสายพานไปพร้อมๆ กัน ทำให้ไม่มีการลื่นไถล (Zero Slippage) เกิดขึ้นในระบบ
การส่งถ่ายอัตราส่วนที่แน่นอน: จำนวนฟันบนมู่เล่ย์ขับและมู่เล่ย์ตามจะเป็นตัวกำหนดอัตราทดรอบ (Speed Ratio) ที่คงที่ 100% ตลอดการทำงาน

หน้าที่เบื้องต้นในเครื่องจักรกลอุตสาหกรรม

ซิงโครไนซ์การเคลื่อนที่ (Synchronization): ควบคุมจังหวะการทำงานของชิ้นส่วนต่างๆ ให้สอดคล้องกันอย่างสมบูรณ์ เช่น การควบคุมวาล์วในเครื่องยนต์ หรือระบบสายพานลำเลียงที่ต้องการตำแหน่งเป๊ะๆ
ส่งกำลังอย่างแม่นยำ (Precise Power Transmission): นิยมใช้ในระบบแกน X-Y-Z ของเครื่อง CNC, เครื่องพิมพ์ 3 มิติ หรือเครื่องจักรที่ต้องระบุตำแหน่ง (Positioning) โดยไม่ยอมให้เกิดความคลาดเคลื่อน
ลดภาระการบำรุงรักษา: ทำหน้าที่ส่งกำลังโดยไม่ต้องใช้สารหล่อลื่น (No lubrication required) เมื่อเทียบกับระบบโซ่หรือเฟืองเกียร์ ทำให้เหมาะกับสภาพแวดล้อมในโรงงานที่ต้องการความสะอาด

ไทม์มิ่งมูเล่ย์ (Timing Pulley) มูเล่ย์ พูลเลย์ มูเลย์

เจาะลึกหลักการทำงาน ไทม์มิ่งมูเล่ย์ (Timing Pulley) ทำงานร่วมกับสายพานไทม์มิ่ง (Timing Belt) ได้อย่างไร

การทำงานร่วมกันระหว่างไทม์มิ่งมูเล่ย์ (Timing Pulley) และสายพานไทม์มิ่ง (Timing Belt) เป็นหัวใจสำคัญของระบบส่งกำลังที่ต้องการความแม่นยำสูง กลไกนี้ไม่ได้อาศัยแรงเสียดทานเหมือนสายพานทั่วไป แต่อาศัย "การขบกันของฟัน" ซึ่งคล้ายกับการทำงานของโซ่หรือเฟือง

1) โครงสร้างและการออกแบบที่สอดประสานกัน (Interlocking Design)

หลักการแรกสุดคือชิ้นส่วนทั้งสองต้องถูกออกแบบมาให้เป็นเนื้อคู่กันทางวิศวกรรม หากสเปกไม่ตรงกันแม้แต่มิลลิเมตรเดียว ระบบจะไม่สามารถทำงานได้

ระยะพิตช์ (Pitch): ระยะห่างจากจุดกึ่งกลางของฟันซี่หนึ่งไปยังอีกซี่หนึ่งของสายพาน จะต้องเท่ากับระยะพิตช์ของร่องบนมูเล่ย์เป๊ะ หากระยะนี้ผิดเพี้ยน สายพานจะปีนร่องและขาดในที่สุด
โปรไฟล์รูปทรงฟัน (Tooth Profile): รูปทรงฟันมีหลายแบบ เช่น ฟันสี่เหลี่ยมคางหมู (Trapezoidal) หรือฟันกลม (Curvilinear เช่น HTD, STS) ซึ่งรูปทรงเหล่านี้ถูกออกแบบมาเพื่อลดช่องว่าง (Backlash) และกระจายแรงกดทับไม่ให้ไปกระจุกอยู่ที่จุดเดียว
โครงสร้างวัสดุ: ตัวสายพานมักเสริมเส้นใยรับแรง (Tensile Cords เช่น ไฟเบอร์กลาส หรือเหล็ก) เพื่อป้องกันการยืดตัว ขณะที่มูเล่ย์ทำจากอะลูมิเนียมหรือเหล็ก เพื่อให้ร่องฟันคงรูปเมื่อเจอแรงกระชาก

2) ระบบการส่งกำลังแบบบังคับขบ (Positive Drive Mechanism)

ไทม์มิ่งมูเล่ย์และสายพานใช้วิธีส่งกำลังที่เรียกว่า Positive Drive ซึ่งเป็นการขับเคลื่อนที่ขจัดจุดอ่อนเรื่องการลื่นไถล

ปราศจากการลื่นไถล (No Slippage): เมื่อฟันของสายพานลงร่องของมูเล่ย์ จะเกิดการล็อกตำแหน่ง 100% ทำให้ความเร็วรอบที่ส่งจากฝั่งขับไปยังฝั่งตามไม่มีการสูญเสียหรือลื่นไถล (Slip) เหมือนสายพานร่องวี (V-Belt)
การซิงโครไนซ์ตำแหน่ง (Synchronization): นิยมใช้ในระบบที่ต้องการรักษา "จังหวะเวลา" อย่างแม่นยำ เช่น การเปิด-ปิดวาล์วในเครื่องยนต์สันดาป หรือแกนเคลื่อนที่ของเครื่อง CNC เครื่องจักรจะรู้ตำแหน่งที่แน่นอนเสมอ
ลดภาระของลูกปืน (Reduced Bearing Load): เนื่องจากไม่ต้องขึงสายพานให้ตึงเปรี๊ยะเพื่อสร้างแรงเสียดทานเหมือนสายพานเรียบ แกนเพลาและลูกปืน (Bearing) จึงรับภาระแรงดึง (Tension Load) น้อยลง ส่งผลให้อายุการใช้งานยาวนานขึ้น

3) การคำนวณอัตราทดและการจัดการแรงบิด (Ratio & Torque Management)

การคำนวณอัตราทดของระบบไทม์มิ่งจะมีความแม่นยำสูงมาก และไม่ขึ้นอยู่กับเส้นผ่านศูนย์กลางภายนอก

อัตราทดรอบตายตัว (Exact Speed Ratio): การคำนวณอัตราทดความเร็วจะใช้ "จำนวนฟัน" ของมูเล่ย์ขับ (Drive) และมูเล่ย์ตาม (Driven) เป็นหลัก (ไม่ใช่เส้นผ่านศูนย์กลาง) ทำให้ได้อัตราทดที่คงที่และไม่คลาดเคลื่อน
การกระจายแรงบิด (Torque Distribution): แรงบิดจากมอเตอร์จะถูกส่งผ่านฟันสายพานหลายๆ ซี่ที่ขบอยู่บนมูเล่ย์ในเวลาเดียวกัน (Arc of Contact) ยิ่งฟันขบกันเยอะ สายพานยิ่งรับโหลดหนักได้ดีโดยที่ฟันไม่รูด
ประสิทธิภาพการส่งกำลังสูง (High Efficiency): การสูญเสียพลังงานในระบบนี้น้อยมาก (มักสูงถึง 98-99%) เพราะไม่ต้องเสียพลังงานไปกับความร้อนจากการเสียดสีและการลื่นไถล

4) การควบคุมทิศทางและแนวการเคลื่อนที่ (Alignment & Tracking)

แม้ระบบจะลงล็อกตามฟัน แต่หากเกิดแรงหนีศูนย์ สายพานก็มีโอกาสหลุดออกจากมูเล่ย์ได้ ระบบจึงต้องมีการควบคุมแนวเส้นทาง

ปีกมูเล่ย์ (Flanges): มูเล่ย์ไทม์มิ่งมักจะต้องมีปีกประคองสายพาน (Flange) อย่างน้อย 1 ฝั่งบนมูเล่ย์แต่ละตัว (หรือมีทั้ง 2 ฝั่งบนมูเล่ย์ตัวเล็ก) เพื่อป้องกันไม่ให้สายพานเลื้อยหลุดขอบขณะหมุนด้วยความเร็วสูง
การตั้งศูนย์ (Shaft Alignment): เพลาของมูเล่ย์ขับและตามจะต้องขนานกันอย่างสมบูรณ์ หากเพลาเยื้องศูนย์ (Misalignment) สายพานจะเบียดปีกมูเล่ย์อย่างหนัก ทำให้ขอบสายพานหลุดลุ่ยและขาดเร็วกว่ากำหนด
ตัวปรับความตึง (Tensioners / Idlers): ในระบบที่มีระยะห่างเพลามาก มักจะมีการใช้มูเล่ย์อิสระ (Idler) มากดหลังสายพาน (ด้านเรียบ) เพื่อรักษาความตึงให้เหมาะสม ป้องกันไม่ให้สายพานกระพือขณะทำงาน

5) การวิเคราะห์ปัญหาและการบำรุงรักษาเชิงป้องกัน (Diagnostics & Maintenance)

การทำความเข้าใจหลักการทำงาน นำไปสู่การบำรุงรักษาและการอ่านค่าความผิดปกติของเครื่องจักรได้

เสียงเตือนความผิดปกติ (Noise Diagnostics): ระบบไทม์มิ่งมักจะมีเสียงดังกว่าสายพานร่องวีเป็นปกติ แต่หากมีเสียง "หวีดแหลม" มักแปลว่าตึงเกินไป หรือมีเสียง "คลิก/บด" อาจเกิดจากการตั้งศูนย์เพลาไม่ตรงหรือฟันขบกันไม่สนิท
ฟันรูดหรือสึกหรอ (Tooth Shear): หากสายพานมีอาการฟันขาดหรือแหว่ง มักมีสาเหตุหลัก 2 ประการคือ 1) สายพานหย่อนเกินไปจนปีนร่องตอนออกตัว หรือ 2) รับโหลดช็อก (Shock Load) กระชากแรงเกินกว่าสเปกของสายพาน
การเปลี่ยนตามระยะเวลา (Preventive Replacement): สายพานไทม์มิ่งเป็นชิ้นส่วนที่มักจะไม่มีอาการเตือนล่วงหน้าชัดเจนก่อนขาด การบำรุงรักษาจึงใช้ระบบ PM (Preventive Maintenance) คือต้องเปลี่ยนตามชั่วโมงการทำงานหรือตามระยะที่ผู้ผลิตกำหนด แม้ว่าสภาพภายนอกจะยังดูปกติก็ตาม

ส่วนประกอบสำคัญของระบบส่งกำลังด้วยไทม์มิ่งมูเล่ย์ (Timing Pulley)

ระบบส่งกำลังด้วยไทม์มิ่งมูเล่ย์ (Timing Pulley Transmission System) หรือระบบสายพานซิงโครนัส เป็นระบบที่ถูกออกแบบมาเพื่อการส่งกำลังที่ต้องการความแม่นยำสูงและไม่มีการลื่นไถล (Zero Slip) ซึ่งแตกต่างจากระบบสายพาน V-Belt ทั่วไป

1) มูเล่ย์ตัวขับ (Drive Timing Pulley)

คือมูเล่ย์ที่ติดตั้งอยู่กับเพลาของต้นกำลัง (เช่น มอเตอร์ไฟฟ้า) ทำหน้าที่รับแรงบิดและอัตราความเร็วรอบเพื่อส่งต่อเข้าไปในระบบ บริเวณเส้นรอบวงจะมีฟันเฟืองที่มีระยะพิทช์ (Pitch) ตรงกับสายพาน

2) มูเล่ย์ตัวตาม (Driven Timing Pulley)

คือมูเล่ย์ที่ติดตั้งอยู่กับเพลาของเครื่องจักรที่ต้องการขับเคลื่อน ทำหน้าที่รับแรงหมุนจากสายพาน ขนาดของมูเล่ย์ตัวตามเมื่อเทียบกับตัวขับจะเป็นตัวกำหนด "อัตราทดรอบ" (Speed Ratio) ของระบบ

3) สายพานไทม์มิ่ง (Timing Belt)

หัวใจหลักของการส่งกำลังแบบซิงโครนัส สายพานจะมีร่องฟันอยู่ด้านในเพื่อขบกับฟันของมูเล่ย์พอดี ทำให้ส่งกำลังได้โดยไม่เกิดการลื่นไถล ภายในสายพานมักจะเสริมเส้นใยรับแรงดึง (Tension Cord) เช่น ไฟเบอร์กลาส (Fiberglass) หรือลวดเหล็ก (Steel Cord) เพื่อป้องกันไม่ให้สายพานยืดตัวขณะรับโหลด

4) ปีกหรือขอบกั้นสายพาน (Flanges)

แผ่นวงแหวนที่ยึดติดกับด้านข้างของมูเล่ย์ ทำหน้าที่ประคองและป้องกันไม่ให้สายพานไทม์มิ่งปีนหรือหลุดออกจากร่องขณะที่ระบบกำลังหมุนด้วยความเร็ว (โดยทั่วไปมักจะติดตั้งที่มูเล่ย์ตัวขับ หรือติดตั้งสลับข้างกันระหว่างตัวขับกับตัวตาม)

5) อุปกรณ์ยึดเพลา (Shaft Locking Devices)

ส่วนประกอบสำหรับล็อคมูเล่ย์ให้ยึดแน่นกับเพลาโดยไม่ให้เกิดการรูดหรือขยับตัว เช่น ร่องลิ่ม (Keyway), สกรูตัวหนอน (Set Screw), Taper Bushing หรือ Power Lock แบบสวมอัด

เจาะลึกความแตกต่าง: ไทม์มิ่งมูเล่ย์ vs มูเล่ย์ร่องวี (V-Belt Pulley) เลือกใช้อย่างไร?

คุณสมบัติ	ไทม์มิ่งมูเล่ย์ (Timing Pulley)	มูเล่ย์ร่องวี (V-Belt Pulley)
หลักการทำงาน	ขบกันด้วยฟัน (Positive Drive)	ใช้แรงเสียดทาน (Friction Drive)
การลื่นไถล	ไม่มี	มีการลื่นไถลเล็กน้อย
ความแม่นยำ	⭐⭐⭐⭐	⭐
การทนแรงกระแทก	⭐น้อย	⭐⭐⭐⭐สูง
การบำรุงรักษา	ต้องการการติดตั้งที่แม่นยำสูง	ดูแลรักษาง่ายและยืดหยุ่นกว่า
เสียงขณะทำงาน	อาจมีเสียงดังจากฟันขบกัน	เงียบกว่า
การใช้งานหลัก	หุ่นยนต์, CNC, เครื่องจักรที่ต้องการ Sync	พัดลม, เครื่องปั๊ม, เครื่องจักรทั่วไป

บทความที่เกี่ยวข้อง

Pulley มูเล่ย์ คืออะไร มีกี่ประเภท? และใช้งานมูเล่ย์อย่างไรให้ปลอดภัย

บทบาทสำคัญของพูลเล่ย์ (Pulley) ต่อการทำงานของเครื่องจักรและอุตสาหกรรม

ราคา สินค้า ไทม์มิ่งมูเล่ย์ (Timing Pulley) ประจำเดือน กรกฎาคม 2569

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 28L050

฿ 1,556.66

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS code 30XXH300

฿ 56,277.69

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 20XH400

฿ 6,865.77

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH code 123T20/72-2

฿ 75,095.80

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 21 STS/16-2

฿ 3,103.10

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 48 14M 55

฿ 23,845.77

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 47 ST10/22-2

฿ 11,199.50

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 192 14M 170

฿ 90,666.26

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE HTD PROFILE2 TIMING BELT PULLEYS FOR TAPER BUSHES code 216 14M 55

฿ 58,153.91

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-125

฿ 95,052.88

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS code 90XXH500

฿ 285,932.45

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 120XH400

฿ 164,625.99

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH code 123T20/72-2

฿ 75,095.80

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 48 14M 55

฿ 23,845.77

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 66 ST10/60-0

฿ 57,415.80

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 216 14M 170

฿ 94,012.20

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE HTD PROFILE2 TIMING BELT PULLEYS FOR TAPER BUSHES code 216-14M-170

฿ 94,012.20

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-125

฿ 97,496.26

ราคาอัพเดตล่าสุด 01/07/69

หุ่นยนต์อุตสาหกรรม: ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงตอบโจทย์การควบคุมการเคลื่อนที่ของข้อต่อแขนกลหุ่นยนต์

ในยุคที่ระบบอัตโนมัติและหุ่นยนต์อุตสาหกรรมเข้ามามีบทบาทสำคัญในสายการผลิต การออกแบบข้อต่อแขนกล (Robotic Joints) ต้องการความแม่นยำขั้นสูงสุด หลายคนอาจมีคำถามว่า ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงกลายมาเป็นชิ้นส่วนสำคัญที่วิศวกรและนักออกแบบระบบกลไกเลือกใช้ คำตอบนั้นอยู่ที่ประสิทธิภาพในการทำงานร่วมกันอย่างสมบูรณ์แบบระหว่างตัว มู่เล่ย์ และ สายพาน ที่ถูกออกแบบมาเพื่อการควบคุมตำแหน่งโดยเฉพาะ

4 เหตุผลหลักที่ระบบไทม์มิ่งตอบโจทย์ข้อต่อแขนกล

1. การเคลื่อนที่แบบไร้การลื่นไถล (Zero Slippage) การทำงานของแขนกลหุ่นยนต์ต้องการความแม่นยำในการหยิบจับชิ้นงาน ระบบ ไทม์มิ่ง มีจุดเด่นคือลักษณะฟันของ มู่เล่ย์ ที่ขบเข้าพอดีกับร่องฟันของ สายพาน ทำให้การส่งกำลังเป็นไปอย่างคงที่ ไม่มีอาการลื่นไถลเหมือนสายพานเรียบทั่วไป ส่งผลให้สามารถคำนวณและควบคุมพิกัดการหมุนของมอเตอร์ได้อย่างแม่นยำ

2. น้ำหนักเบาและช่วยลดแรงเฉื่อย (Lightweight & Low Inertia) ข้อต่อของหุ่นยนต์อุตสาหกรรมต้องการความคล่องตัวสูง หากชิ้นส่วนมีน้ำหนักมาก มอเตอร์จะต้องทำงานหนักขึ้นเพื่อเอาชนะแรงเฉื่อยตอนเริ่มต้นหรือตอนหยุดเบรก การเลือกใช้วัสดุอย่างอลูมิเนียมมาผลิตเป็น มู่เล่ย์ ขับเคลื่อน ช่วยลดน้ำหนักรวมของข้อต่อได้อย่างมหาศาล ทำให้หุ่นยนต์เคลื่อนที่ได้รวดเร็วและนุ่มนวลขึ้น

3. ลดระยะคลอน (Low Backlash) สำหรับการระบุตำแหน่ง นี่คืออีกหนึ่งเหตุผลสำคัญที่อธิบายว่า ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงขาดไม่ได้ในงานที่ต้องการความละเอียดสูง การส่งกำลังด้วยเฟืองเกียร์มักจะมีระยะคลอน (Backlash) ระหว่างซี่ฟัน แต่ระบบสายพานแบบมีฟันรุ่นใหม่ๆ ถูกออกแบบมาให้แนบสนิทกับร่องฟันพอดี ช่วยลดระยะคลอนให้น้อยที่สุด ทำให้แขนกลทำงานซ้ำตำแหน่งเดิม (Repeatability) ได้อย่างเที่ยงตรง

4. ทำงานเงียบและบำรุงรักษาต่ำ (Low Noise & Maintenance-Free) สภาพแวดล้อมในโรงงานอุตสาหกรรมสมัยใหม่ต้องการความสะอาดและลดมลภาวะทางเสียง การใช้ สายพาน ในการส่งกำลังช่วยลดเสียงรบกวนจากการเสียดสีได้ดีกว่าระบบโซ่หรือเกียร์เหล็ก นอกจากนี้ยังไม่ต้องอาศัยน้ำมันหรือจาระบีในการหล่อลื่น ทำให้หมดปัญหาเรื่องคราบสกปรกและลดภาระงานซ่อมบำรุง (PM) ลงได้อย่างมาก

การจัดการเสียงรบกวน: สาเหตุและวิธีการลดเสียงรบกวนจากการขบกันของฟันสายพานและไทม์มิ่งมูเล่ย์ (Timing Pulley)

ปัญหาเสียงดังในระบบขับเคลื่อนเครื่องจักรเป็นสิ่งที่คนทำงานสายช่างและการบำรุงรักษามักต้องรับมืออยู่เสมอ หลายคนอาจตั้งคำถามว่า ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ที่ถูกออกแบบมาเพื่อการส่งกำลังที่แม่นยำ ถึงเกิดเสียงรบกวนที่น่ารำคาญขณะทำงานได้ ความจริงก็คือ การทำงานที่สอดประสานกันระหว่าง มู่เล่ย์ และ สายพาน ในระบบขับเคลื่อนแบบ ไทม์มิ่ง นั้น อาศัยการขบกันของฟันอย่างพอดี หากมีปัจจัยใดปัจจัยหนึ่งคลาดเคลื่อนไปจากมาตรฐาน ย่อมทำให้เกิดเสียงดังตามมาได้เสมอ ด้านล่างนี้คือข้อมูลเจาะลึกถึงสาเหตุและวิธีแก้ไขปัญหาเสียงรบกวนอย่างตรงจุด เพื่อให้คุณสามารถนำไปปรับใช้หรือใช้เป็นแนวทางในการจัดการเครื่องจักรได้อย่างมีประสิทธิภาพ

สาเหตุหลักของเสียงรบกวนจากการขบกันของฟัน

เสียงดังที่เกิดขึ้นมักไม่ได้มาจากสาเหตุเดียว แต่เกิดจากองค์ประกอบทางกลศาสตร์ที่ทำงานผิดพลาด ดังนี้

อากาศถูกบีบอัด (Air Displacement): เมื่อฟันของสายพานวิ่งเข้าไปขบกับร่องของมู่เล่ย์ อากาศที่อยู่ระหว่างช่องว่างนั้นจะถูกบีบอัดและดันออกมาอย่างรวดเร็ว ทำให้เกิดเสียงดังคล้ายเสียงผิวปากหรือเสียงลม (Whistling sound) ซึ่งจะดังขึ้นตามความเร็วรอบที่เพิ่มขึ้น
ความตึงที่ไม่เหมาะสม (Improper Tension): * ตึงเกินไป: ทำให้ฟันสายพานกระแทกเข้าร่องมู่เล่ย์อย่างรุนแรง เกิดแรงเสียดทานสูง และมีเสียงแหลมดัง (Squealing) หย่อนเกินไป: ทำให้สายพานเกิดการสะบัด ฟันสายพานปีนร่อง หรือขบไม่สนิท เกิดเสียงดังแบบเสียงกระพือหรือเสียงกระแทกเบาๆ
การไม่ได้ศูนย์ (Misalignment): หากระนาบของมู่เล่ย์ตัวขับและตัวตามไม่ขนานกัน จะทำให้ขอบสายพานเสียดสีกับขอบปีกหน้าแปลน (Flange) ของมู่เล่ย์อย่างต่อเนื่อง เกิดเสียงครูดและทำให้สายพานสึกหรอไวผิดปกติ
โปรไฟล์ฟันไม่เข้ากัน (Mismatched Profiles): การใช้สายพานที่มีรูปทรงฟัน (เช่น ฟันเหลี่ยม Trapezoidal) ไม่แมตช์กับร่องของมู่เล่ย์โดยสมบูรณ์ จะทำให้เกิดช่องว่างและการกระแทกในจังหวะที่ขบกัน
สิ่งสกปรกและการสึกหรอ: ฝุ่น ผง เศษวัสดุ หรือคราบน้ำมันที่เข้าไปสะสมในร่องฟัน จะไปขัดขวางการขบกันให้ไม่เรียบเนียน รวมถึงมู่เล่ย์ที่ใช้งานมานานจนร่องฟันสึก จะทำให้ฟันสายพานหลวมและเกิดเสียงดังได้

วิธีการลดเสียงรบกวนและจัดการปัญหา

1. ปรับตั้งความตึงให้ได้มาตรฐาน (Tension Adjustment) ใช้เครื่องมือวัดความตึง (Tension Meter) เช่น แบบวัดความถี่เสียง (Sonic Tension Meter) เพื่อปรับตั้งให้ได้ค่าตามสเปคของเครื่องจักร การมีความตึงที่พอดีจะลดทั้งแรงกระแทกและการสะบัด ซึ่งเป็นการดับเสียงรบกวนที่ต้นเหตุ

2. ตั้งศูนย์แนวระนาบให้แม่นยำ (Laser Alignment) ใช้เครื่องมือตั้งศูนย์ด้วยเลเซอร์ (Laser Pulley Alignment) เพื่อจัดระนาบของมู่เล่ย์ทั้งสองฝั่งให้ตรงกัน 100% วิธีนี้จะช่วยลดปัญหาการเสียดสีบริเวณขอบหน้าแปลนได้อย่างเด็ดขาด

3. เลือกใช้โปรไฟล์ฟันแบบลดเสียง (Curvilinear Tooth Profile) หากเครื่องจักรมีปัญหาเสียงดังเรื้อรัง อาจพิจารณาอัปเกรดไปใช้สายพานและมู่เล่ย์แบบ "ฟันโค้งกลม" (เช่น HTD หรือ RPP) แทนแบบฟันเหลี่ยมมาตรฐาน เนื่องจากฟันโค้งถูกออกแบบมาให้กลิ้งตัวเข้าร่องได้นุ่มนวลกว่า และช่วยระบายอากาศที่ถูกบีบอัดได้ดีกว่า ส่งผลให้ทำงานได้เงียบลงอย่างเห็นได้ชัด

4. การจัดการความกว้างของสายพาน สายพานที่กว้างมากจะมีพื้นที่ในการบีบอัดอากาศมาก ทำให้เกิดเสียงดังกว่า หากเป็นไปได้ในขั้นตอนการออกแบบหรือปรับปรุง ควรเลือกใช้สายพานที่หน้าแคบลงแต่รับแรงบิดได้สูงขึ้น (เช่น วัสดุ Polyurethane หรือโพลียูรีเทนที่มีคอร์ดแข็งแรง)

5. การบำรุงรักษาและทำความสะอาด (Preventive Maintenance) ตรวจสอบสภาพร่องฟันของมู่เล่ย์เป็นประจำ หากพบว่ามีคราบสกปรกฝังแน่นให้ทำความสะอาด และหากร่องฟันมีรูปทรงที่สึกหรอผิดเพี้ยนไปจากเดิม (สังเกตได้จากฟันแหลมขึ้นหรือร่องกว้างขึ้น) ควรเปลี่ยนชิ้นส่วนใหม่ทันที เพื่อให้การทำงานกลับมาสมบูรณ์และเงียบกริบอีกครั้ง

ระบบอัตโนมัติ: การใช้ไทม์มิ่งมูเล่ย์ (Timing Pulley) ในระบบ Automation และสายพานลำเลียงในโรงงาน

ยกระดับระบบอัตโนมัติ: การประยุกต์ใช้ไทม์มิ่งมูเล่ย์ในสายพานลำเลียงอุตสาหกรรม

ในยุคที่อุตสาหกรรมขับเคลื่อนด้วยความแม่นยำและรวดเร็ว ระบบอัตโนมัติ (Automation) ได้กลายมาเป็นหัวใจสำคัญของโรงงานสมัยใหม่ อุปกรณ์ชิ้นหนึ่งที่อยู่เบื้องหลังความสำเร็จของการเคลื่อนที่อย่างสมบูรณ์แบบก็คือชิ้นส่วนระบบส่งกำลัง ลองมาเจาะลึกกันว่า ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงกลายเป็นฟันเฟืองที่ขาดไม่ได้ในระบบสายพานลำเลียงและเครื่องจักรกลอัตโนมัติ

หัวใจหลักของการถ่ายทอดกำลังในระบบ Automation

มู่เล่ย์ (Pulley): อุปกรณ์ลักษณะคล้ายล้อที่ออกแบบมาเพื่อใช้บังคับทิศทางและเป็นจุดศูนย์กลางในการส่งกำลังหมุน
สายพาน (Belt): ทำหน้าที่รับช่วงต่อในการถ่ายทอดกำลังจากมอเตอร์หรือจุดกำเนิดพลังงานไปยังชิ้นส่วนอื่นๆ ของเครื่องจักร
ไทม์มิ่ง (Timing): ระบบการออกแบบฟันขบที่ช่วยป้องกันการลื่นไถล ทำให้ทุกจังหวะการเคลื่อนที่ซิงค์กันอย่างสมบูรณ์แบบ

ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงสำคัญในโรงงานอุตสาหกรรม?

เมื่อเปรียบเทียบกับการส่งกำลังรูปแบบอื่น การนำ Timing Pulley มาประยุกต์ใช้ในระบบ Automation มีข้อได้เปรียบที่ส่งผลโดยตรงต่อประสิทธิภาพการผลิต ดังนี้

1. ความแม่นยำสูงสุด (High Precision & No Slip): ระบบฟันของสายพานจะสวมเข้าพอดีกับร่องของมู่เล่ย์ ทำให้ไม่มีการลื่นไถลเกิดขึ้น ซึ่งคุณสมบัตินี้จำเป็นอย่างยิ่งสำหรับเครื่องจักรที่ต้องควบคุมตำแหน่งที่ตั้ง (Positioning Control) เช่น แขนกล หรือระบบหยิบจับสินค้า

2. การบำรุงรักษาต่ำ (Low Maintenance): แตกต่างจากระบบโซ่และสเตอร์ที่ต้องคอยหยอดน้ำมันหล่อลื่น ระบบไทม์มิ่งมีความสะอาดกว่ามาก ลดความเสี่ยงในการปนเปื้อน จึงเหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหาร อิเล็กทรอนิกส์ หรือห้องคลีนรูม

3. เสถียรภาพในการเคลื่อนที่: สามารถรักษาอัตราทดรอบและลดความเร็วได้คงที่ตลอดเวลา ช่วยให้สายพานลำเลียงทำงานได้อย่างนุ่มนวล ลดการกระชาก ทำให้ชิ้นงานหรือสินค้าบนสายพานไม่เกิดความเสียหาย

4. ตอบโจทย์ความเร็วสูงและลดเสียงรบกวน: รองรับการทำงานในรอบความเร็วสูงได้อย่างมีประสิทธิภาพ และมีระดับเสียงรบกวนในโรงงานที่ต่ำกว่าการใช้ระบบฟันเฟืองโลหะทั่วไป

การใช้งานจริงในระบบสายพานลำเลียงและเครื่องจักรอัตโนมัติ

ระบบลำเลียงที่ดีในโรงงาน ไม่ได้ต้องการแค่ "ความเร็ว" แต่ต้องอาศัย "จังหวะ" ที่แม่นยำไร้ที่ติ

ระบบคัดแยกและบรรจุภัณฑ์ (Sorting & Packaging Systems): มั่นใจได้ว่าบรรจุภัณฑ์และสินค้าจะเคลื่อนที่มาถึงจุดเติมหรือจุดปิดผนึกในเสี้ยววินาทีที่ถูกต้อง
สายพานประกอบชิ้นส่วน (Assembly Conveyors): ควบคุมให้ชิ้นงานหยุดในตำแหน่งเซ็นเซอร์ได้อย่างแม่นยำ เพื่อให้เครื่องจักรสถานีต่อไปทำงานต่อได้ทันทีโดยไม่คลาดเคลื่อน
ระบบขับเคลื่อนเชิงเส้น (Linear Motion Systems): มักใช้คู่กับรางเลื่อนสไลด์เพื่อขับเคลื่อนแกนการทำงานของหุ่นยนต์อุตสาหกรรม

สรุป การเลือกใช้งานชิ้นส่วนส่งกำลังที่ถูกต้องคือจุดเริ่มต้นของประสิทธิภาพและผลกำไรที่เพิ่มขึ้น ไม่น่าแปลกใจเลยว่า ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) จึงได้รับความนิยมอย่างกว้างขวาง การผสานการทำงานที่ลงตัวระหว่างมู่เล่ย์และสายพานในระบบไทม์มิ่ง ไม่เพียงแต่ช่วยลดต้นทุนการซ่อมบำรุงในระยะยาว แต่ยังเป็นกุญแจสำคัญในการยกระดับมาตรฐานระบบ Automation ภายในโรงงานให้ทำงานได้อย่างสมบูรณ์แบบ

เครื่องพิมพ์ 3 มิติและ CNC: บทบาทความสำคัญของไทม์มิ่งมูเล่ย์ (Timing Pulley) ในการควบคุมพิกัดเครื่อง 3D Printer และเครื่องจักร CNC

ข้อมูลเชิงลึก: บทบาทสำคัญของ Timing Pulley ในการควบคุมพิกัดเครื่อง 3D Printer และ CNC

ในโลกของการผลิตชิ้นงานที่มีความต้องการความแม่นยำสูง ไม่ว่าจะเป็นการขึ้นรูปด้วยเครื่องพิมพ์ 3 มิติ (3D Printer) หรือการกัดชิ้นงานด้วยเครื่องจักร CNC การควบคุมพิกัดตำแหน่งถือเป็นหัวใจสำคัญที่สุด อุปกรณ์ชิ้นเล็กๆ ที่อยู่เบื้องหลังความสำเร็จและคอยควบคุมความเป๊ะนี้คือชุดส่งกำลัง ซึ่งประกอบไปด้วย มู่เล่ย์ และ สายพาน ที่ทำงานร่วมกันอย่างเป็นระบบ

การทำงานร่วมกันของระบบส่งกำลัง

การเคลื่อนที่ในแนวแกน X, Y และ Z ของเครื่องจักรเหล่านี้ ขับเคลื่อนโดยสเต็ปเปอร์มอเตอร์ (Stepper Motor) แต่แรงหมุนจากมอเตอร์เพียงอย่างเดียวไม่สามารถกำหนดพิกัดที่แม่นยำได้ จึงต้องอาศัยอุปกรณ์เชื่อมต่อ โดยตัว (Timing Pulley) จะทำหน้าที่ถ่ายทอดกำลังหมุนผ่านร่องฟันเฟือง ไปดึง สายพาน ให้เคลื่อนที่ตามระยะทางที่บอร์ดคอนโทรลสั่งการ

ทำไมไทม์มิ่งมูเล่ย์ ถึงมีความสำคัญอย่างยิ่งต่อความแม่นยำ?

หากหลายคนมีคำถามว่า ทำไมไทม์มิ่งมูเล่ย์ จึงเป็นชิ้นส่วนที่ขาดไม่ได้และไม่สามารถใช้แบบเรียบธรรมดาแทนได้ คำตอบจะซ่อนอยู่ในคุณสมบัติเด่น 3 ประการ ดังนี้

ป้องกันการลื่นไถล (Zero Slippage): ซี่ฟันของตัว ไทม์มิ่ง มูเล่ย์จะขบเข้ากับร่องของสายพานอย่างพอดี ทำให้เวลาแกนเครื่องจักรเคลื่อนที่ด้วยความเร็วสูง จะไม่มีการลื่นไถลเกิดขึ้น พิกัดของหัวพิมพ์หรือหัวตัดจึงตรงตามโปรแกรม G-code ทุกมิลลิเมตร
ลดระยะคลาดเคลื่อน (Low Backlash): ในการพิมพ์ 3D หรือกัดงาน CNC เครื่องจักรต้องมีการเดินหน้าและถอยหลังเปลี่ยนทิศทางอยู่ตลอดเวลา การขบกันที่แน่นหนาของร่องฟันช่วยให้เครื่องจักรตอบสนองทันทีโดยไม่เสียระยะฟรี (Backlash)
รักษาความสม่ำเสมอในการทำงาน (Consistency): ระบบร่องฟันช่วยกระจายแรงดึงได้ดี ทำให้การเดินเครื่องมีความนุ่มนวล ส่งผลให้ผิวชิ้นงาน 3D Printer เรียบเนียน ไม่เกิดปัญหาชั้นพลาสติกเหลื่อมกัน (Layer Shifting)

ความแตกต่างของการใช้งานใน 3D Printer และ CNC

ถึงแม้จะใช้หลักการเดียวกัน แต่บทบาทและรูปแบบการใช้งานในเครื่องจักรทั้งสองประเภทก็มีความแตกต่างกันตามลักษณะงาน

1. สำหรับเครื่อง 3D Printer: จะเน้นที่ความเร็วและความต่อเนื่องเป็นหลัก การใช้ (Timing Pulley) ขนาดเล็กควบคู่กับสายพานน้ำหนักเบา ช่วยลดความเฉื่อย (Inertia) ของหัวฉีดพลาสติก ทำให้หัวพิมพ์สามารถวิ่งทำมุมโค้งและลงรายละเอียดขนาดเล็กได้อย่างแม่นยำและรวดเร็ว

2. สำหรับเครื่องจักร CNC / Laser CNC: แม้ CNC กัดโลหะขนาดใหญ่จะใช้ระบบ Ball Screw ในการรับแรงบิดกระแทกสูง แต่สำหรับ CNC ขนาดเล็กหรือเครื่องเลเซอร์ การใช้ มู่เล่ย์ แบบมีฟัน ร่วมกับสายพานที่มีแกนลวดเหล็ก (Steel Core) หรือไฟเบอร์กลาสเสริมแรง ยังคงเป็นตัวเลือกที่ได้รับความนิยมสูงสุด เพราะช่วยให้การวิ่งสแกนภาพหรือตัดแผ่นวัสดุทำได้รวดเร็วกว่าระบบเกลียวหมุน

คำถามอื่นๆ เกี่ยวกับ สินค้า ไทม์มิ่งมูเล่ย์ (Timing Pulley)

Pulley มูเล่ย์ คืออะไร มีกี่ประเภท? และใช้งานมูเล่ย์อย่างไรให้ปลอดภัย

บทบาทสำคัญของพูลเล่ย์ (Pulley) ต่อการทำงานของเครื่องจักรและอุตสาหกรรม

ประเทศ/ภูมิภาค

ภาษา

คอลเลกชัน: ไทม์มิ่งมูเล่ย์

แบรนด์ ไทม์มิ่งมูเล่ย์ (Timing Pulley) นอร์ท พาวเวอร์ จัดจำหน่าย

กรองและจัดเรียง

ตัวกรอง

ไทม์มิ่งมูเล่ย์ (Timing Pulley) คืออะไร? สรุปหลักการทำงานและหน้าที่เบื้องต้น

หลักการทำงาน

หน้าที่เบื้องต้นในเครื่องจักรกลอุตสาหกรรม

เจาะลึกหลักการทำงาน ไทม์มิ่งมูเล่ย์ (Timing Pulley) ทำงานร่วมกับสายพานไทม์มิ่ง (Timing Belt) ได้อย่างไร

1) โครงสร้างและการออกแบบที่สอดประสานกัน (Interlocking Design)

2) ระบบการส่งกำลังแบบบังคับขบ (Positive Drive Mechanism)

3) การคำนวณอัตราทดและการจัดการแรงบิด (Ratio & Torque Management)

4) การควบคุมทิศทางและแนวการเคลื่อนที่ (Alignment & Tracking)

5) การวิเคราะห์ปัญหาและการบำรุงรักษาเชิงป้องกัน (Diagnostics & Maintenance)

ส่วนประกอบสำคัญของระบบส่งกำลังด้วยไทม์มิ่งมูเล่ย์ (Timing Pulley)

1) มูเล่ย์ตัวขับ (Drive Timing Pulley)

2) มูเล่ย์ตัวตาม (Driven Timing Pulley)

3) สายพานไทม์มิ่ง (Timing Belt)

4) ปีกหรือขอบกั้นสายพาน (Flanges)

5) อุปกรณ์ยึดเพลา (Shaft Locking Devices)

เจาะลึกความแตกต่าง: ไทม์มิ่งมูเล่ย์ vs มูเล่ย์ร่องวี (V-Belt Pulley) เลือกใช้อย่างไร?

หลักการทำงาน

การลื่นไถล

ความแม่นยำ

การทนแรงกระแทก

การบำรุงรักษา

เสียงขณะทำงาน

การใช้งานหลัก

Pulley มูเล่ย์ คืออะไร มีกี่ประเภท? และใช้งานมูเล่ย์อย่างไรให้ปลอดภัย

บทบาทสำคัญของพูลเล่ย์ (Pulley) ต่อการทำงานของเครื่องจักรและอุตสาหกรรม

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 28L050

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS code 30XXH300

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 20XH400

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH code 123T20/72-2

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 21 STS/16-2

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 48 14M 55

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 47 ST10/22-2

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 192 14M 170

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE HTD PROFILE2 TIMING BELT PULLEYS FOR TAPER BUSHES code 216 14M 55

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 168-PC14M-125

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS code 90XXH500

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS FOR TAPER BUSHES code 120XH400

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH code 123T20/72-2

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 48 14M 55

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS METRIC PITCH FOR AT BELTS code 66 ST10/60-0

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS HTD PROFILE code 216 14M 170

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE HTD PROFILE2 TIMING BELT PULLEYS FOR TAPER BUSHES code 216-14M-170

ไทม์มิ่งพูลเล่ย์ TIMING PULLEY MEGADYNE TIMING BELT PULLEYS GW code TL 192-PC14M-125

หุ่นยนต์อุตสาหกรรม: ทำไมไทม์มิ่งมูเล่ย์ (Timing Pulley) ถึงตอบโจทย์การควบคุมการเคลื่อนที่ของข้อต่อแขนกลหุ่นยนต์

การจัดการเสียงรบกวน: สาเหตุและวิธีการลดเสียงรบกวนจากการขบกันของฟันสายพานและไทม์มิ่งมูเล่ย์ (Timing Pulley)

ระบบอัตโนมัติ: การใช้ไทม์มิ่งมูเล่ย์ (Timing Pulley) ในระบบ Automation และสายพานลำเลียงในโรงงาน

คำถามอื่นๆ เกี่ยวกับ สินค้า ไทม์มิ่งมูเล่ย์ (Timing Pulley)
