กระบอกไฮดรอลิก SMC

คู่มือการเลือกกระบอกไฮดรอลิก SMC ให้เหมาะสมกับงาน (Selection Guide)

1) พิจารณาลักษณะการเคลื่อนที่และพื้นที่ติดตั้ง (Application & Space)

    เริ่มต้นจากการดูว่าเครื่องจักรของคุณต้องการให้กระบอกลมเคลื่อนที่แบบไหน และมีพื้นที่จำกัดหรือไม่

  • กระบอกลมมาตรฐาน (Standard Cylinder): เหมาะสำหรับงานผลัก ดึง ยก ทั่วไปที่มีพื้นที่เพียงพอ
  • กระบอกลมแบบคอมแพค (Compact Cylinder): เช่น ตระกูล CQ2 ออกแบบมาให้ตัวสั้นเป็นพิเศษ เหมาะสำหรับพื้นที่แคบหรือจำกัด
  • กระบอกลมแบบมีไกด์ (Guide Cylinder): เช่น ตระกูล MGP มีแกนนำทางในตัว เหมาะสำหรับงานที่ต้องรับโหลดด้านข้าง (Lateral load) หรืองานที่ห้ามไม่ให้ชิ้นงานหมุน
  • กระบอกลมแบบไร้แกน (Rodless Cylinder): ไม่มีแกนยื่นออกมา ประหยัดพื้นที่ความยาวได้มาก เหมาะสำหรับงานสไลด์พาชิ้นงานไปในระยะทางยาวๆ
  • กระบอกลมแบบหมุน (Rotary Actuator): สำหรับงานที่ต้องการพลิกชิ้นงาน หรือบิดหมุนเป็นองศา

2) คำนวณขนาดกระบอกสูบ (Bore Size) และแรงที่ใช้ (Force)

    ขนาดของกระบอกสูบจะเป็นตัวกำหนด "แรง" ที่กระบอกลมทำได้

  • ตรวจสอบน้ำหนักโหลด: คุณต้องทราบว่าชิ้นงานมีน้ำหนักเท่าไหร่ หรือต้องใช้แรงผลัก/ดึงกี่นิวตัน
  • แรงดันลมในระบบ (Operating Pressure): ตรวจสอบแรงดันลมที่โรงงานจ่ายมาที่จุดใช้งาน (ปกติจะอยู่ที่ 0.4 - 0.6 MPa)
  • การเผื่อค่าความปลอดภัย (Safety Factor): กฎเหล็กคือไม่ควรใช้แรงของกระบอกลมแบบ 100% งานดึง/ผลัก แนวนอน: ควรเลือกกระบอกลมที่รับโหลดได้เป็น 2 เท่าของน้ำหนักจริง (Load Rate ~50%) งานยก แนวนวดิ่ง: ควรเลือกกระบอกลมที่รับโหลดได้เป็น 3 เท่าขึ้นไป (Load Rate ~30%)

3) กำหนดระยะชัก (Stroke Length)

  • เลือกระยะที่แกนกระบอกลมต้องยื่นออกไปให้ครอบคลุมจุดที่ต้องการให้ชิ้นงานไปถึง
  • ข้อควรระวัง: หากระยะชักยาวเกินไป แกนกระบอกสูบ (Rod) อาจมีโอกาสโก่งงอหรือรับแรงเสียดทานที่ซีลมากเกินไป อาจต้องพิจารณาเพิ่มขนาด Bore Size ให้แกนใหญ่ขึ้น หรือเปลี่ยนไปใช้กระบอกลมแบบมีไกด์รองรับ

4) เลือกรูปแบบการติดตั้ง (Mounting Style)

    ขึ้นอยู่กับโครงสร้างของเครื่องจักรว่าต้องการยึดกระบอกลมไว้แบบใด

  • แบบยึดฐาน (Basic / Foot Mount): ขันน็อตยึดที่ฐานกระบอกเข้ากับแท่นเครื่องโดยตรง
  • แบบหน้าแปลน (Flange Mount): ใช้แผ่นหน้าแปลนยึดที่หัวหรือท้ายกระบอก เหมาะกับงานที่ต้องการความแข็งแรงในการรับแรงกระแทกในแนวแกน
  • แบบหูแขวน (Clevis / Trunnion Mount): มีจุดหมุนที่ท้ายหรือกลางกระบอก เหมาะสำหรับงานที่ตัวกระบอกลมต้องกระดกหรือแกว่งตามองศาขณะที่แกนยื่นออกไป

5) ระบบการลดแรงกระแทก (Cushioning)

เมื่อกระบอกลมเคลื่อนที่ไปสุดระยะชัก จะเกิดการกระแทก การเลือก Cushion จะช่วยป้องกันความเสียหายได้

  • ยางกันกระแทก (Rubber Bumper): เป็นแผ่นยางรองด้านใน เหมาะสำหรับงานที่น้ำหนักไม่มากและเคลื่อนที่ช้า (เป็นมาตรฐานในกระบอกขนาดเล็ก)
  • เบาะลม (Air Cushion): มีสกรูสำหรับปรับปริมาณลมทิ้งที่ปลายจังหวะ ทำให้แกนกระบอกค่อยๆ ชะลอความเร็วก่อนสุดสโตรก เหมาะกับงานที่เคลื่อนที่เร็วและโหลดหนักขึ้น
  • โช้คอัพ (Shock Absorber): สำหรับงานที่โหลดหนักมากและต้องการความเร็วสูง ควรติดตั้งโช้คอัพภายนอกช่วยรับแรงกระแทกอีกชั้น

6) ตรวจสอบสภาพแวดล้อมการใช้งาน (Operating Environment)

สภาพแวดล้อมมีผลโดยตรงต่ออายุการใช้งานของวัสดุและซีล (Seal) ภายในกระบอก

  • อุณหภูมิ: หากใช้งานในเตาอบหรือบริเวณที่ร้อนจัด ต้องเลือกรุ่นที่ใช้ซีลทนความร้อน (เช่น ยาง FKM)
  • ฝุ่นและสิ่งสกปรก: หากมีฝุ่นผง ฝงเหล็ก หรือเศษไม้ ควรเลือกรุ่นที่มีการติดตั้งยางกันฝุ่น (Dust Wiper/Scraper) ที่ปลายแกน
  • ความชื้นหรือสารเคมี: พิจารณาเลือกรุ่นที่กระบอกและแกนทำจากสเตนเลสสตีล หรือรุ่นที่ออกแบบมาให้ทนน้ำ (Water Resistant)

7) อุปกรณ์เสริม (Accessories)

  • เซนเซอร์จับตำแหน่ง (Auto Switch): เลือกว่าจะใช้แบบ Reed Switch (หน้าสัมผัสแม่เหล็ก) หรือ Solid State Switch (ไม่มีหน้าสัมผัส ทนทานกว่า) เพื่อส่งสัญญาณการทำงานให้ระบบควบคุม (PLC)
  • ข้อต่อปลายแกน (Rod End Bracket): เช่น ข้อต่อรูปตัววาย (Y-connector) หรือข้อต่อตาเหลือง (Rod eye) เพื่อใช้เชื่อมต่อระหว่างแกนกระบอกกับชิ้นงานของคุณ
SMC

การลดเสียงรบกวนในระบบกระบอกไฮดรอลิก แบรนด์ SMC

การลดเสียงรบกวนในระบบกระบอกลม (Pneumatic Cylinder) ของแบรนด์ SMC วิธีที่ตรงจุดและได้รับความนิยมที่สุดคือการติดตั้งอุปกรณ์ที่เรียกว่า Silencer (ตัวเก็บเสียง หรือ ตัวลดเสียง) โดยปกติแล้ว เมื่อกระบอกลมเคลื่อนที่ จะมีการระบายลมอัด (Exhaust Air) ทิ้งออกมาอย่างรวดเร็วผ่านวาล์วควบคุมทิศทาง (Solenoid Valve) การขยายตัวของลมอย่างฉับพลันนี้ทำให้เกิดเสียงดังมาก ตัว Silencer จะทำหน้าที่กระจายลมและลดความเร็วของลมขาออก ทำให้เสียงเบาลงอย่างชัดเจน

1) รุ่นมาตรฐาน (Standard Type: AN Series)

  • คุณสมบัติ: เป็นซีรีส์ยอดนิยมสำหรับการใช้งานทั่วไป มีทั้งวัสดุพลาสติกเรซิ่น (กะทัดรัด น้ำหนักเบา) และแบบโลหะ (แข็งแรงทนทาน)
  • ประสิทธิภาพ: สามารถลดระดับเสียงรบกวนได้ประมาณ 30 dB(A) * รุ่นยอดนิยม: AN05 ถึง AN40 (เรซิ่น), AN500-AN900 (โลหะ)

2)รุ่นลดเสียงรบกวนสูง (High Noise Reduction Type: ANA1 / ANB1 Series)

  • คุณสมบัติ: ออกแบบมาพิเศษใช้วัสดุดูดซับเสียงที่หนาขึ้น สำหรับพื้นที่ที่ต้องการควบคุมมลภาวะทางเสียงในโรงงานอย่างเข้มงวด
  • ประสิทธิภาพ: สามารถลดเสียงได้สูงถึง 38 - 40 dB(A) ช่วยควบคุมให้เสียงสภาพแวดล้อมรวมในพื้นที่ทำงานต่ำกว่าระดับ 85 dB(A) ได้ตามมาตรฐานความปลอดภัย

3) รุ่นลดเสียงพร้อมกรองละอองน้ำมัน (Exhaust Cleaner: AMC / AMP Series)

  • คุณสมบัติ: ลมที่ระบายออกจากระบบนิวเมติกส์มักมีละอองน้ำมันหล่อลื่นปะปนออกมาด้วย อุปกรณ์ซีรีส์นี้ทำงานแบบ 2 in 1 คือช่วยลดเสียงและดักจับละอองน้ำมันได้มากกว่า 99.9%
  • ประสิทธิภาพ: ลดเสียงรบกวนได้มากกว่า 35 dB(A) เหมาะสำหรับพื้นที่ที่ต้องการความสะอาดของอากาศสูง หรือรุ่น AMP สำหรับใช้ในห้องคลีนรูม (Clean Room)
ความแตกต่างระหว่างกระบอกไฮดรอลิก SMC

ความแตกต่างระหว่างกระบอกไฮดรอลิก SMC รุ่นมาตรฐาน (Series C/J) และรุ่นประหยัดพลังงาน

หัวข้อเปรียบเทียบ รุ่นมาตรฐาน (Standard Series เช่น C/J) รุ่นประหยัดพลังงาน (Energy Saving Series)

กลไกการใช้ลม

    จ่ายลมใหม่จากคอมเพรสเซอร์เข้าโดยตรงทั้งสโตรกขาไปและขากลับ โดยระบายลมทิ้งสู่บรรยากาศทั้งหมด 100% ในทุกรอบการทำงาน

    นำลมไอเสียกลับมาใช้ใหม่ (Exhaust Return): ดึงลมที่จะระบายทิ้งจากฝั่งสโตรกเดินหน้า มาจ่ายเข้าฝั่งสโตรกถอยหลัง หรือรวมวาล์วเข้ากับตัวถังเพื่อลดระยะทางวิ่งของลม

อัตราการประหยัดลม

    0%

    ประหยัดลมได้สูงสุด 46% - 50%

ปริมาตรลมค้างสาย

    สูง⭐⭐⭐⭐

    ต่ำ⭐

แรงดันใช้งานต่ำสุด

    ต่ำกว่า⭐

    สูงกว่าเล็กน้อย⭐⭐⭐⭐

ขนาดและการติดตั้งภายนอก

    เป็นขนาดมาตรฐานอุตสาหกรรม มีรูปแบบขายึด และออปชันการติดตั้งให้เลือกหลากหลายที่สุด

    ออกแบบให้มี ขนาดภายนอกและระยะรูเจาะเท่ากับรุ่นมาตรฐาน (Interchangeable) เพื่อให้ถอดเปลี่ยนแทนตัวเดิมได้ทันที แต่อาจมีข้อจำกัดเรื่องทิศทางช่องต่อลมเฉพาะตัว

ต้นทุนและการคุ้มทุน

    ราคาตัวอุปกรณ์ต่ำกว่า แต่มีค่าใช้จ่ายด้านพลังงาน

    ราคาตัวอุปกรณ์สูงกว่า เนื่องจากมีกลไกวาล์วพิเศษภายใน

ปัจจัยในการเลือกกระบอกสูบแบบไร้ก้าน (Rodless Cylinder) สำหรับพื้นที่จำกัด

การเลือกกระบอกสูบแบบไร้ก้าน (Rodless Cylinder) สำหรับพื้นที่จำกัด ถือเป็นวิธีแก้ปัญหาที่ชาญฉลาดมากครับ เพราะกระบอกสูบประเภทนี้สามารถประหยัดพื้นที่ติดตั้งไปได้เกือบ 50% เมื่อเทียบกับกระบอกสูบแบบมีก้านทั่วไป (เนื่องจากไม่ต้องเผื่อพื้นที่ให้ก้านสูบยื่นออกมานอกตัวถัง) เพื่อให้ได้กระบอกสูบที่ตอบโจทย์พื้นที่แคบได้อย่างมีประสิทธิภาพสูงสุด นี่คือปัจจัยสำคัญที่คุณต้องพิจารณา

Overall Length vs. Stroke

1) มิติความยาวรวมเทียบกับระยะชัก (Overall Length vs. Stroke)

    แม้ว่ากระบอกสูบไร้ก้านจะประหยัดพื้นที่ในแนวแกน แต่ในพื้นที่ที่จำกัดมาก ๆ คุณต้องดู "ความยาวรวมของตัวกระบอกสูบ (Overall Length)" ไม่ใช่ดูแค่ระยะชัก (Stroke)

  • ความยาวส่วนหัว-ท้าย: กระบอกสูบไร้ก้านจะมีส่วนหัวและส่วนท้าย (End caps) รวมถึงตัวเลื่อน (Carriage) ที่กินพื้นที่คงที่เสมอ
  • ระยะติดตั้งจริง: พื้นที่ของคุณต้องยาวพอที่จะวางตัวกระบอกสูบทั้งหมดได้ ไม่ใช่แค่พอดีกับระยะที่ต้องการให้ชิ้นงานเคลื่อนที่
Cylinder Type

2) ประเภทการขับเคลื่อนของกระบอกสูบ (Cylinder Type)

    กระบอกสูบไร้ก้านที่นิยมใช้มี 2 ประเภทหลัก ซึ่งส่งผลต่อขนาดและพื้นที่รอบข้างต่างกัน

  • แบบเชื่อมต่อด้วยแม่เหล็ก (Magnetically Coupled): ตัวเลื่อนภายนอกจะขยับตามลูกสูบภายในด้วยแรงดึงดูดของแม่เหล็ก ข้อดีสำหรับพื้นที่จำกัดคือ ตัวถังจะปิดสนิท ไม่มีลมรั่วเล็ดลอดออกมา และมักมีขนาดกะทัดรัดกว่า แต่รับน้ำหนักได้น้อยกว่า
  • แบบแผ่นซีลทางกล (Mechanically Coupled / Slit Type): มีกลไกยึดลูกสูบกับตัวเลื่อนภายนอกผ่านร่องด้านบนตัวกระบอก ข้อดีคือ รับโหลดได้สูงและทนแรงบิดได้ดีกว่า แต่ต้องเผื่อพื้นที่ด้านบนสำหรับแผ่นซีล และต้องระวังเรื่องฝุ่นหรือการรั่วซึมเล็กน้อย
Load and Moment Capacity

3) ความสามารถในการรับโหลดและโมเมนต์ (Load and Moment Capacity)

    ในพื้นที่จำกัด คุณอาจไม่สามารถติดตั้งรางสไลด์เสริม (External Guide) เพื่อช่วยรับน้ำหนักได้ ดังนั้น ตัวกระบอกสูบไร้ก้านเองต้องรับภาระทั้งหมดเลือกระบบประคอง (Guide) ที่เหมาะสม: หากพื้นที่แคบมาก ควรเลือกกระบอกสูบไร้ก้านที่มี "รางสไลด์ในตัว" (Integrated Guide) เช่น รางแบบตลับลูกปืน (Linear Ball Guide) เพื่อให้ทนต่อแรงบิดในแนวแกนต่างๆ ได้โดยไม่ต้องต่อเติมโครงสร้างภายนอกให้เกะกะ

Porting and Wiring Direction

4) ทิศทางการต่อท่อลมและสายไฟ (Porting and Wiring Direction)

    นี่คือจุดตายของพื้นที่จำกัด หลายคนลืมเผื่อระยะโค้งของสายลมและสายเซนเซอร์

  • Multi-directional Ports: ควรเลือกกระบอกสูบรุ่นที่ยอมรับการต่อท่อลมจากหลายทิศทาง (เช่น ต่อจากด้านข้าง หรือต่อจากหัวท้ายด้านเดียวกัน) เพื่อหลีกเลี่ยงไม่ให้สายลมยื่นไปชนกับผนังเครื่องจักร
  • Integrated Sensor Grooves: ตัวกระบอกสูบควรมีร่องสำหรับฝังเซนเซอร์ (Auto Switch) ลงไปในตัวถัง เพื่อไม่ให้ตัวเซนเซอร์โผล่ยื่นออกมาเกะกะพื้นที่ภายนอก
Cushioning

5) ระบบกันกระแทก (Cushioning)

    เมื่อพื้นที่จำกัด ชิ้นงานมักจะอยู่ใกล้กับโครงสร้างอื่นๆ การหยุดชิ้นงานจึงต้องนุ่มนวลและแม่นยำ

  • Air Cushion: ระบบกันกระแทกด้วยลมในตัวกระบอกสูบจะช่วยประหยัดพื้นที่ได้ดีที่สุด เพราะไม่ต้องติดตั้งโช้คอัพภายนอก (Shock Absorber) เพิ่มเติม
  • หากจำเป็นต้องใช้โช้คอัพภายนอกเนื่องจากโหลดมีความเร็วสูง ให้มองหารุ่นที่สามารถยึดโช้คอัพเข้ากับตัวเลื่อน (Carriage) หรือหัวท้ายกระบอกได้โดยตรงเพื่อประหยัดพื้นที่
กระบอกไฮดรอลิก SMC
บทความที่เกี่ยวข้อง
ระบอกลม SMC

กระบอกลม SMC – มาตรฐานระดับโลกที่โรงงานอุตสาหกรรมไว้วางใจ
สาเหตุที่ทำให้กระบอกไฮดรอลิกพังเร็ว พร้อมวิธีป้องกันและบำรุงรักษาให้ใช้งานได้นานขึ้น

สาเหตุที่ทำให้กระบอกไฮดรอลิกพังเร็ว พร้อมวิธีป้องกันและบำรุงรักษาให้ใช้งานได้นานขึ้น
Line buttonสอบถาม / สั่งซื้อสินค้า

ราคา สินค้า SMC ประจำเดือน มิถุนายน 2569

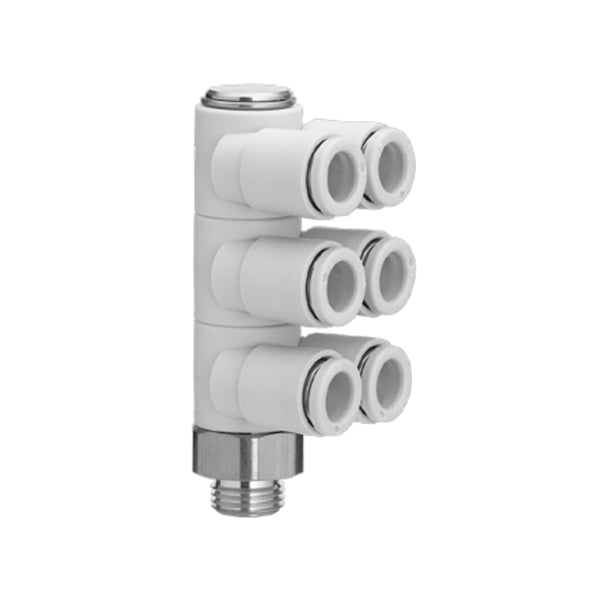

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2ZT12-04-_P

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2ZT12-04-_P

฿ 913.10

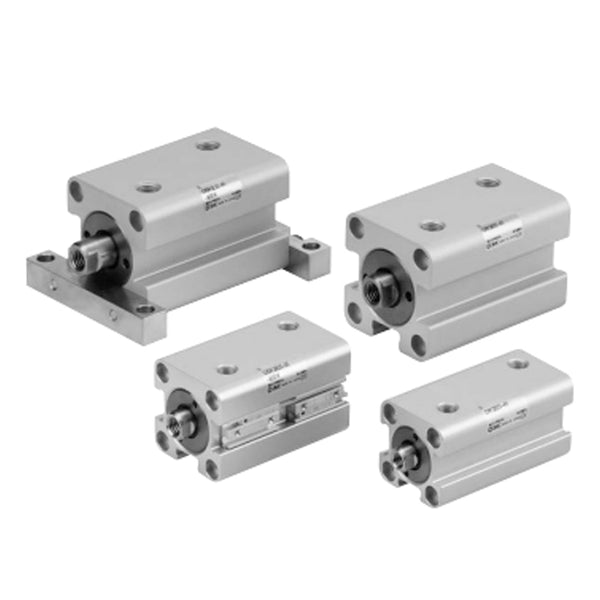

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHKD Series Double Acting/Single Rod: 3.5 MPa CHKGB Bore 100 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHKD Series Double Acting/Single Rod: 3.5 MPa CHKGB Bore 100 mm

฿ 25,744.80

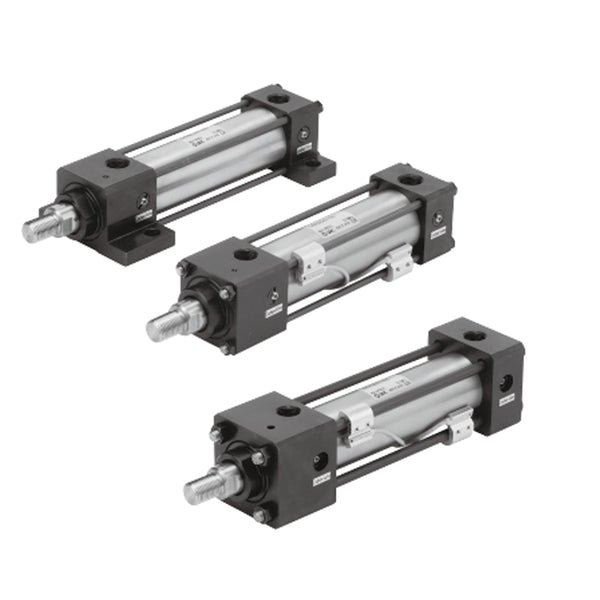

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSD Series Double Acting/Single Rod: 3.5 MPa CHSDTA Bore 100 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSD Series Double Acting/Single Rod: 3.5 MPa CHSDTA Bore 100 mm

฿ 26,606.90
กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Rod rectangular flange type CH2EFA Bore 80 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Rod rectangular flange type CH2EFA Bore 80 mm

฿ 21,020.98

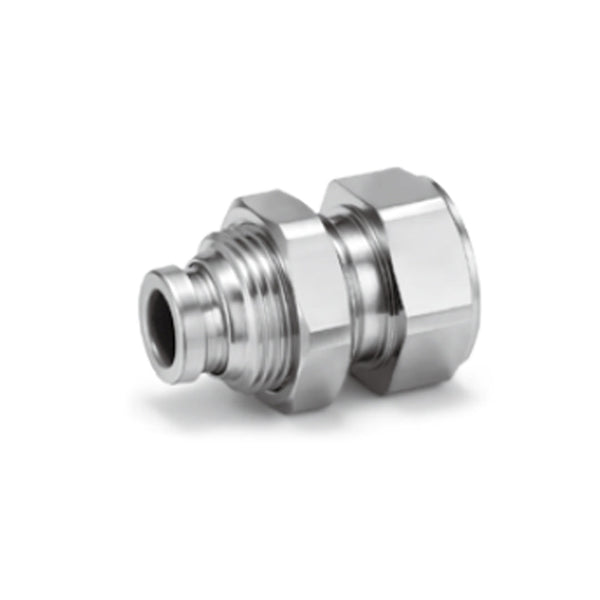

ข้อต่อลม Fittings SMC One-touch code KQB2E12-G04

ข้อต่อลม Fittings SMC One-touch code KQB2E12-G04

฿ 780.10

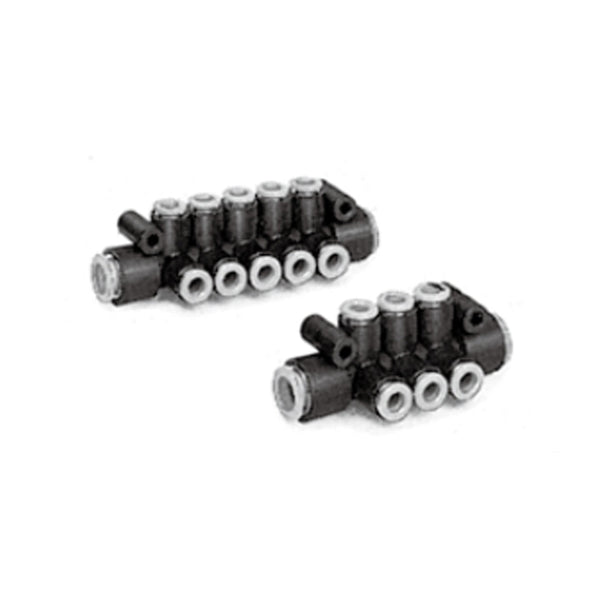

ข้อต่อลม Fittings SMC One-touch code KM16-04-06-3

ข้อต่อลม Fittings SMC One-touch code KM16-04-06-3

฿ 612.82

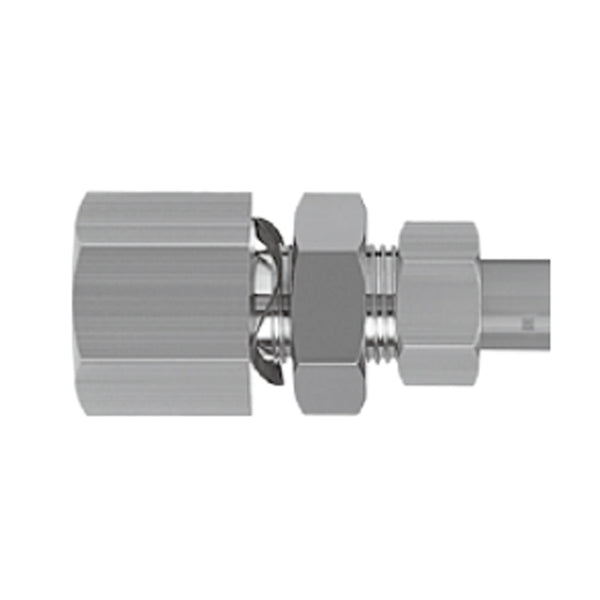

ข้อต่อลม Fittings SMC One-touch code KFE12B-03

ข้อต่อลม Fittings SMC One-touch code KFE12B-03

฿ 283.56
ข้อต่อลม Fittings SMC One-touch code KFE12B-00

ข้อต่อลม Fittings SMC One-touch code KFE12B-00

฿ 497.35

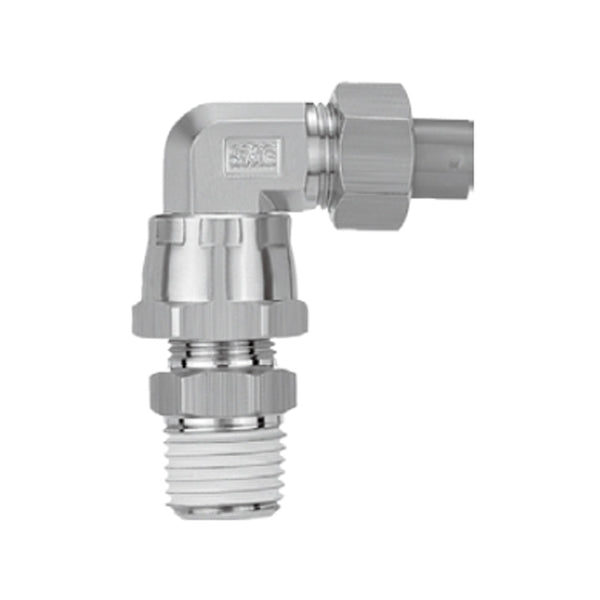

ข้อต่อลม Fittings SMC One-touch code KFV06B-03S

ข้อต่อลม Fittings SMC One-touch code KFV06B-03S

฿ 274.58

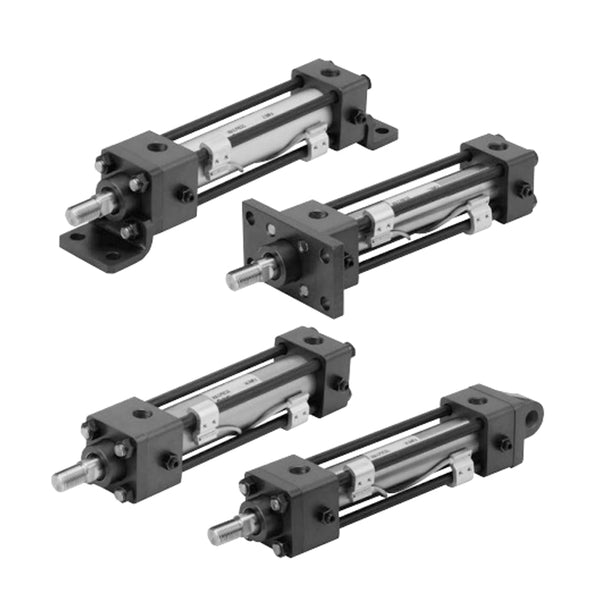

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Double clevis type CH2ECB Bore 80 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Double clevis type CH2ECB Bore 80 mm

฿ 23,003.45
กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Square flange type CH2FWFC Bore 50 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Square flange type CH2FWFC Bore 50 mm

฿ 14,299.99
ข้อต่อลม Fittings SMC Insert Fittings code KFW06B-01S

ข้อต่อลม Fittings SMC Insert Fittings code KFW06B-01S

฿ 265.61

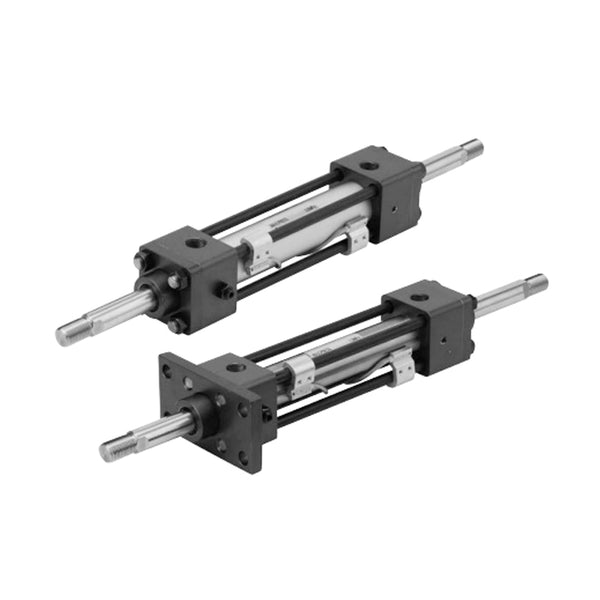

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Center trunnion type CH2FWTC Bore 100 mm

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Center trunnion type CH2FWTC Bore 100 mm

฿ 27,009.19

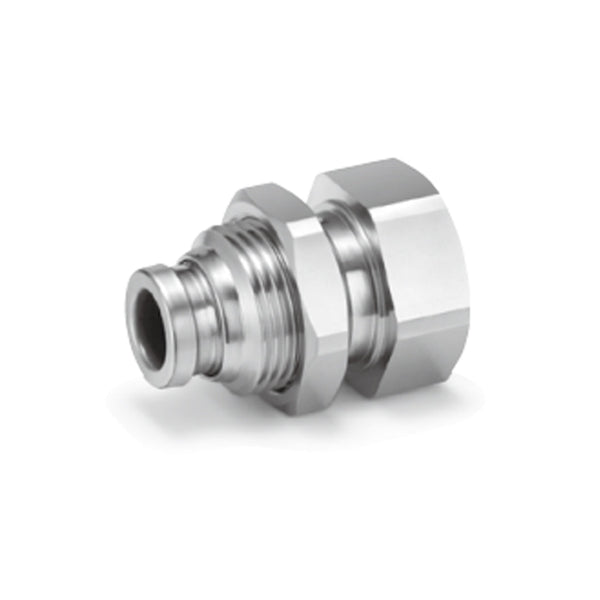

ข้อต่อลม Fittings SMC Hygienic Design code KQG2E13-N04-F

ข้อต่อลม Fittings SMC Hygienic Design code KQG2E13-N04-F

฿ 2,261.14
รข้อต่อลม Fittings SMC Hygienic Design code KQG2W13-N04-F

ข้อต่อลม Fittings SMC Hygienic Design code KQG2W13-N04-F

฿ 2,359.06
ข้อต่อลม Fittings SMC Hygienic Design code KGQ2F13-N04-F

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2F13-N04-F

฿ 1,767.46

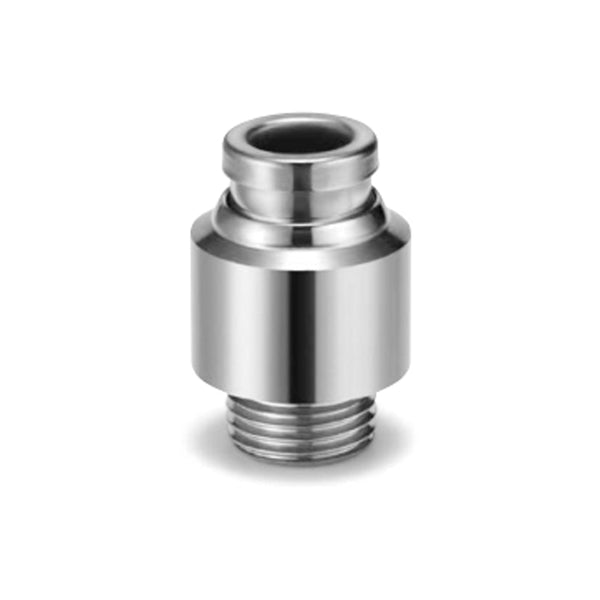

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2S16-G04-F

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2S16-G04-F

฿ 3,699.74

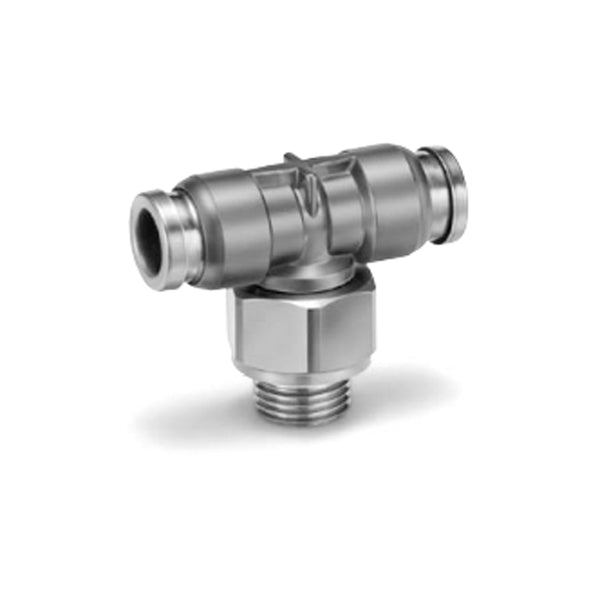

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2T16-G04-F

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2T16-G04-F

฿ 1,354.15
ราคาอัพเดตล่าสุด 19/06/69

ข้อดีของการใช้กระบอกลม แบรนด์ SMC แบบก้านสูบคู่ (Dual Rod) ในงานที่ต้องการความแม่นยำสูง

ในอุตสาหกรรมระบบอัตโนมัติ (Automation) ที่ต้องการความเที่ยงตรงและแม่นยำในระดับมิลลิเมตร การเลือกใช้งาน กระบอกลม ถือเป็นหัวใจสำคัญอย่างยิ่ง และหากพูดถึงแบรนด์ที่เป็นผู้นำระดับโลกในด้านนี้ คงหนีไม่พ้น SMC โดยเฉพาะ กระบอกสูบ แบบก้านสูบคู่ (Dual Rod Cylinder) ของ SMC ที่ได้รับการออกแบบมาเพื่อแก้ปัญหาเรื่องการบิดตัวและความคลาดเคลื่อนในงานที่ต้องการความแม่นยำสูงโดยเฉพาะ นี่คือข้อมูลเจาะลึกและข้อดีที่คุณจะได้รับจากการเลือกใช้งานเทคโนโลยี

1. ป้องกันการบิดหมุนได้อย่างดีเยี่ยม (High Anti-rotation Accuracy) ใน กระบอกลม ก้านเดี่ยวทั่วไป เมื่อมีแรงมากระทำที่ปลายก้านสูบ ก้านสูบอาจเกิดการหมุนบิดตัวเล็กน้อย ซึ่งไม่เหมาะกับงานที่ต้องล็อกตำแหน่งให้ตรงเป๊ะ แต่สำหรับ กระบอกสูบ แบบก้านสูบคู่ของ SMC ก้านสูบทั้งสองจะยึดติดกับเพลตปลายตัวเดียวกัน ทำให้โครงสร้างล็อกตำแหน่งในตัวโดยอัตโนมัติ ส่งผลให้มีค่าความแม่นยำในการไม่หมุน (Non-rotating Accuracy) สูงมาก (มักจะต่ำกว่า ±0.1° หรือน้อยกว่านั้นตามแต่ละซีรีส์)

2. รองรับแรงบิดและแรงโหลดด้านข้างได้สูง (High Side-load Resistance) ด้วยแกนคู่ขนานที่ช่วยกันกระจายแรง ทำให้สามารถรับแรงกดจากด้านข้าง (Side Load) และแรงบิด (Torque) ได้มากกว่ากระบอกสูบทั่วไปหลายเท่า ช่วยลดอาการโก่งตัวของก้านสูบในขณะเคลื่อนที่ ทำให้ชิ้นงานถูกเคลื่อนย้ายอย่างมั่นคงและแม่นยำสูงสุด

3. ให้แรงผลักเป็น 2 เท่า ในขนาดที่กะทัดรัด (Double Output Force) การดีไซน์แบบก้านสูบคู่ของ SMC มักจะมาพร้อมกับลูกสูบสองตัวภายในเสื้อสูบเดียวกัน ทำให้ได้แรงผลัก (Output Force) เพิ่มขึ้นเป็น 2 เท่าเมื่อเทียบกับกระบอกสูบก้านเดี่ยวที่มีขนาด Bore Size เท่ากัน ช่วยประหยัดพื้นที่ติดตั้งในเครื่องจักรได้อย่างดีเยี่ยม

4. ความทนทานสูงและบำรุงรักษาง่าย SMC ขึ้นชื่อเรื่องวัสดุและการซีล (Sealing เทคโนโลยี) ที่มีคุณภาพสูง ตัวกระบอกสูบแบบก้านคู่มักจะมาพร้อมกับบูชหรือตลับลูกปืน (Bearing) เกรดพรีเมียมให้เลือก (เช่น Slide Bearing หรือ Ball Bushing Bearing) ทำให้การเคลื่อนที่ราบรื่น ไม่สะดุด และมีอายุการใช้งานที่ยาวนาน แม้จะใช้งานในไลน์ผลิตที่ต้องขยับตัวตลอด 24 ชั่วโมง

ปัจจัยในการเลือกกระบอกสูบ แบรนด์ SMC แบบไร้ก้าน (Rodless Cylinder) สำหรับพื้นที่จำกัด

1.รูปแบบการขับเคลื่อน (Type of Coupling) SMC มีการขับเคลื่อนหลักๆ 2 แบบ ซึ่งส่งผลต่อพื้นที่และการใช้งานโดยตรง

  • แบบกลไก (Mechanically Jointed - รุ่น MY1): เหมาะสำหรับงานที่ต้องการระยะชักยาวและรับน้ำหนักได้สูง มีโครงสร้างที่แข็งแรงทนทานต่อแรงบิดภายนอกได้ดี
  • แบบแม่เหล็ก (Magnetically Coupled - รุ่น CY3 / CY1): จุดเด่นคือ ไม่มีการรั่วไหลของลมออกสู่ภายนอก 100% และตัวเรือนภายนอกเรียบเนียน เหมาะมากกับพื้นที่จำกัดในห้องคลีนรูม (Clean Room) หรือพื้นที่ที่ต้องการความสะอาดสูง

2. Rการรับภาระโหลดและแรงบิด (Load and Moment) แม้พื้นที่ จะจำกัด แต่เรื่องแรงบิดห้ามมองข้ามเด็ดขาด! คุณต้องคำนวณแรงกระทำใน 3 แกนหลัก คือ Pitch, Roll และ Yaw หากพื้นที่ของคุณแคบและต้องรับโหลดตรงๆ โดยไม่มีไกด์ภายนอกช่วย ควรเลือกซีรีส์ที่มีไกด์ในตัว เช่น รุ่น MY1B (ไกด์พื้นฐาน) หรือ MY1M (Slide Bearing) เพื่อประหยัดพื้นที่ในการติดตั้งไกด์ภายนอกเพิ่มเติม

3. ระยะชัก (Stroke) และความยาวรวมของตัวถังในพื้นที่จำกัด ทุกมิลลิเมตรมีค่า

  • ให้ตรวจสอบความยาวขั้นต่ำของตัว กระบอกสูบ (Overall Length) เมื่อจอดสนิท เพราะถึงแม้จะไม่มีก้านยื่น แต่ตัวเสื้อของกระบอกลมไร้ก้านแต่ละรุ่นจะมีความยาวหัว-ท้าย (Stroke End) ไม่เท่ากัน
  • SMC ออกแบบให้บางรุ่นมีความยาวกะทัดรัดเป็นพิเศษ เพื่อให้คุณได้ระยะชักสูงสุดในพื้นที่ที่สั้นที่สุด

4. ระบบกันกระแทกและการควบคุมความเร็ว (Cushioning & Speed) เนื่องจากพื้นที่แคบ มักจะไม่มีที่เหลือให้ติดโช้คอัพ (Shock Absorber) ภายนอก: ควรพิจารณาเลือก กระบอกลม ของ SMC รุ่นที่มีการฝัง Air Cushion หรือ Rubber Cushion มาให้ในตัว หรือเลือกรุ่นที่มี Option ติดตั้งโช้คอัพขนาดเล็กเข้ากับตัวสไลเดอร์โดยตรง เพื่อลดแรงกระแทกตอนสุดสโตรกโดยไม่เสียพื้นที่การทำงาน

5. ตำแหน่งการต่อท่อลมและสวิตช์ตรวจจับ (Porting & Auto Switch)

  • การเดินสายท่อลม: มองหารุ่นที่สามารถต่อท่อลมจากทิศทางเดียวกันได้ (Centralized Piping) เพื่อให้ง่ายต่อการจัดสายในพื้นที่แคบ ไม่ต้องเดินสายอ้อมไปมาทั้งสองฝั่ง
  • เซนเซอร์ตรวจจับตำแหน่ง: เลือกใช้ Auto Switch ของ SMC แบบจม (Solid State Switch) ที่สามารถติดตั้งลงในร่องของตัวกระบอกสูบได้พอดี โดยไม่มีหัวเซนเซอร์ยื่นออกมาเกะกะพื้นที่ภายนอก

กระบอกสูบ SMC กับการประยุกต์ใช้ในระบบอัตโนมัติ (Automation Systems)

ขับเคลื่อนโรงงานอัจฉริยะด้วย กระบอกสูบ SMC: หัวใจสำคัญของระบบอัตโนมัติ

ในยุคที่ระบบอัตโนมัติ (Automation Systems) เข้ามามีบทบาทสำคัญในการเพิ่มประสิทธิภาพและลดต้นทุนการผลิต SMC ถือเป็นแบรนด์ผู้นำระดับโลกที่ได้รับความไว้วางใจอย่างสูงในอุตสาหกรรมนิวเมติกส์ โดยอุปกรณ์ที่เป็นเสมือนแขนขาในการขับเคลื่อนระบบเคลื่อนไหวก็คือ กระบอกลม หรือที่เรามักเรียกกันติดปากว่า กระบอกสูบ นั่นเอง บทบาทของอุปกรณ์เหล่านี้ไม่ได้เป็นเพียงแค่ชิ้นส่วนกลไกธรรมดา แต่เป็นตัวแปรสำคัญที่ทำให้สายการผลิตทำงานได้อย่างแม่นยำ รวดเร็ว และต่อเนื่อง

1. ระบบหยิบจับและเคลื่อนย้ายชิ้นงาน (Pick and Place Systems) ในไลน์การผลิตที่ต้องย้ายชิ้นส่วนจากสายพานหนึ่งไปยังอีกสายพานหนึ่ง แขนกลอัตโนมัติจะใช้ กระบอกลม ของ SMC ในการยืด-หด เพื่อพาหัวจับ (Gripper) ลงไปหยิบชิ้นงานและเคลื่อนย้ายไปด้วยความเร็วสูงและแม่นยำในระดับมิลลิเมตร

2. การจับยึดและการจัดตำแหน่ง (Clamping and Positioning) ก่อนที่หุ่นยนต์จะทำการเชื่อม เจาะ หรือประกอบชิ้นส่วน ชิ้นงานจำเป็นต้องถูกล็อกให้อยู่กับที่อย่างมั่นคง กระบอกสูบ จะทำหน้าที่เป็นตัวกดรับแรงอัด (Clamp) เพื่อตรึงชิ้นงานไม่ให้ขยับ ขจัดปัญหาความคลาดเคลื่อนในการผลิต และเพิ่มความปลอดภัยในโรงงาน

3. ระบบบรรจุภัณฑ์และการติดฉลาก (Packaging and Labeling) เรามักจะเห็น กระบอกสูบ SMC ทำงานอย่างขันแข็งในอุตสาหกรรมอาหารและยา ไม่ว่าจะเป็นการปั๊มวันที่ผลิต การพับฝากล่องกระดาษ การดันขวดสินค้าเข้าสู่กระบวนการแพ็กโหล หรือแม้กระทั่งการกดปิดฝาขวด ซึ่งต้องอาศัยการทำงานที่ซ้ำๆ (Repetitive) ด้วยความเร็วสม่ำเสมอ

4. การคัดแยกและผลักชิ้นงาน (Sorting and Ejection) ในระบบตรวจสอบคุณภาพ (Quality Control) เมื่อเซนเซอร์หรือกล้อง AI ตรวจพบชิ้นงานที่ไม่ได้มาตรฐาน (Defect) ระบบจะส่งสัญญาณให้ กระบอกลม ยืดตัวออกอย่างรวดเร็วเพื่อผลักชิ้นงานชิ้นนั้นออกจากสายพานลำเลียงทันทีโดยไม่ต้องหยุดไลน์การผลิต

5. การเปิด-ปิดประตูและวาล์วอัตโนมัติ (Door and Valve Automation) ในระบบความปลอดภัยหรือถังผสมสารเคมีขนาดใหญ่ SMC ได้พัฒนา กระบอกสูบ สำหรับควบคุมการเปิด-ปิดวาล์วไหลเวียน หรือประตูตู้แมชชีนนิ่ง (CNC) เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานเข้าไปสัมผัสกับจุดอันตรายในขณะที่เครื่องจักรทำงาน

ทำไมระบบอัตโนมัติยุคใหม่ต้องเลือกใช้ SMC?

  • ความหลากหลายที่ตอบโจทย์ทุกพื้นที่: ไม่ว่าจะเป็นพื้นที่จำกัดที่ต้องใช้กระบอกสูบขนาดกะทัดรัด (Compact Cylinders) หรือการเคลื่อนที่ระยะไกลที่ต้องใช้กระบอกสูบไร้ก้าน (Rodless Cylinders) SMC มีไลน์สินค้าที่ครอบคลุมทุกความต้องการ
  • การทำงานร่วมกับระบบอัจฉริยะ: กระบอกลม ของ SMC สามารถติดตั้งเซนเซอร์ตรวจจับตำแหน่ง (Auto Switches) เพื่อส่งสัญญาณป้อนกลับ (Feedback) ไปยังสมองกลหลักอย่าง PLC ทำให้เราสามารถตรวจสอบสถานะการทำงานและวิเคราะห์ปัญหาได้แบบ Real-time
  • ความทนทานและประหยัดพลังงาน: ด้วยเทคโนโลยีซีล (Seal) และการออกแบบที่ลดแรงเสียดทาน ทำให้ลดการรั่วไหลของลมอัด ซึ่งช่วยให้โรงงานประหยัดค่าไฟจากเครื่องปั๊มลม และยืดอายุการใช้งานของระบบ Automation ให้ยาวนานยิ่งขึ้น

การเลือกใช้กระบอกสูบแบบสแตนเลส (Stainless Steel) สำหรับอุตสาหกรรมอาหารและยา

ทำไมอุตสาหกรรมอาหารและยา ต้องเลือกใช้กระบอกสูบสแตนเลส?

  • ทนทานต่อการกัดกร่อนสูง: สแตนเลสเกรด 304 หรือ 316L สามารถทนต่อสารเคมีรุนแรง น้ำยาฆ่าเชื้อ และกรด-ด่างจากอาหารได้ดีเยี่ยม ไม่เกิดสนิม
  • ดีไซน์ลดการสะสมของเชื้อโรค (Hygienic Design): ผิวสัมผัสเรียบเนียน ไม่มีซอกมุมหรือร่องลึกที่เศษอาหารหรือแบคทีเรียจะเข้าไปฝังตัวได้ ทำให้ล้างทำความสะอาดง่าย
  • ความปลอดภัยต่อผู้บริโภค: ไม่มีสารปนเปื้อนหลุดรอดไปกับกระบวนการผลิต ช่วยให้ผ่านมาตรฐานระดับสากล เช่น FDA หรือ EHEDG

4 จุดสำคัญในการเลือก "กระบอกสูบสแตนเลส" ให้ตอบโจทย์

1. มาตรฐานการรับรอง (Certifications) สิ่งแรกที่ต้องมองหาคือ มาตรฐาน Food Grade ตัวกระบอกสูบและซีล (Seals) ต้องได้รับการรับรองจาก FDA (Food and Drug Administration) เพื่อยืนยันว่าวัสดุทั้งหมดปลอดภัยเมื่อสัมผัสกับอาหารหรือยา

2. สารหล่อลื่นต้องเป็น Food Grade กระบอกลม ที่ใช้ในไลน์ผลิตเหล่านี้ จะต้องใช้จาระบีหล่อลื่นภายในที่เป็นเกรดอาหารโดยเฉพาะ (มักผ่านมาตรฐาน NSF-H1) ซึ่งหากเกิดเหตุสุดวิสัยมีการรั่วซึมออกมา จะต้องไม่เป็นอันตรายต่อผู้บริโภค

3. เกรดของสแตนเลสที่เหมาะสม

  • Stainless Steel 304: เหมาะสำหรับพื้นที่แห้ง หรือสัมผัสกับอาหารโดยตรงในระดับทั่วไป ทนสารเคมีเจือจางได้ดี
  • Stainless Steel 316 / 316L: เหมาะสำหรับจุดที่ต้องฉีดล้างด้วยสารเคมีเข้มข้นสูง หรือกระบวนการผลิตยาที่ต้องการความบริสุทธิ์ของชิ้นงานสูงสุด เพราะทนทานต่อการเกิดสนิมแบบตามด (Pitting Corrosion) ได้ดีกว่า

4. รูปทรงและการติดตั้งที่ทำความสะอาดง่าย ควรเลือก กระบอกสูบ ที่มีแกนและฝาครอบที่ออกแบบมาให้ลาดเอียงเพื่อให้น้ำไหลผ่านได้ง่าย ไม่มีหัวน็อตหรือเกลียวโผล่ออกมาสะสมสิ่งสกปรก

SMC: นวัตกรรมกระบอกลมสแตนเลสที่ทั่วโลกไว้วางใจ

    หากพูดถึงผู้นำด้านเทคโนโลยีชิ้นส่วนนิวเมติกส์ แบรนด์ SMC ถือเป็นตัวเลือกอันดับต้นๆ ที่โรงงานอุตสาหกรรมอาหารและยาทั่วโลกเลือกใช้ SMC ได้พัฒนา กระบอกสูบ และ กระบอกลม ซีรีส์สแตนเลสสำหรับงาน Food Grade โดยเฉพาะ (เช่น รุ่น HY Series หรือ CG5 Series) ซึ่งโดดเด่นด้วยการใช้ซีลพิเศษที่ทนความร้อนและสารเคมีสูง พร้อมจาระบี NSF-H1 ทำให้มั่นใจได้ในเรื่องความทนทาน มีอายุการใช้งานที่ยาวนาน และปลอดภัยต่อกระบวนการผลิตอย่างแท้จริง
