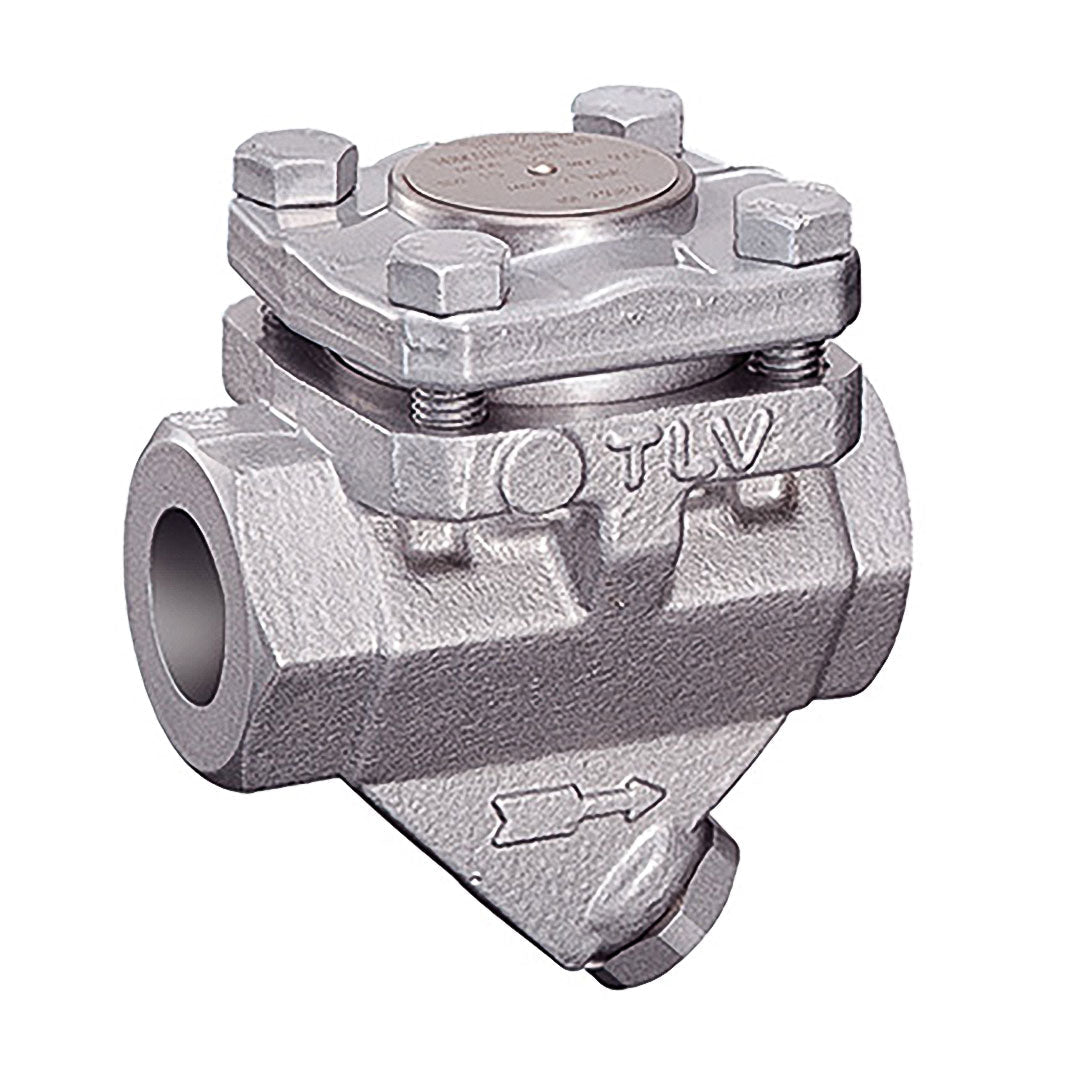

Thermostatic Staem Trap TLV Modle L21S 150LBS/300LBS ขนาด 20มม. (3/4 นิ้ว)

วาล์วดักไอน้ำเทอร์โมสเตติคเหล็กหลอม เหมาะสำหรับการใช้งานหลายประเภท รวมทั้งห่อสงไอ น้ำหลัก, เทรซซิ่งไลน์, ไลน๊อบแห้ง และเครื่องทำความร้อน

• คุณลักษณะของ ""ลัมเลิกการเปิด"" จะไม่ตึงเอาคอนเดนเสทมาอยู่ในสวนของไอน้ำ
• มีความทนทาน แต่โครงสร้างมีน้ำหนักเบา ทนทานต่อความร้อนที่สูงมากๆ และค้อนน้ำ หรือ
• วอเตอร์แฮมเมอร์ (พลังงานของน้ำที่เคลื่อนที่ ที่สามารถทำให้เกิดคลื่นแรงดันที่กระทำต่อท่อ
• ทำให้เกิดเสียงดังหรือในบางกรณีทำให้ห่อเสียหายได้ )
• รอบการทำงานที่รักษาระดับความเยืนให้คงที่ ทุกๆระดับความดันทั้งหมด
• ความสามารถในการระบายอากาศดีเยี่ยม
• ขนาดพอเหมาะ แต่สมรรถภาพสูง
• ง่ายต่อการรักษา และทำความสะอาด
• บ่ารองวาล์วทำต้วยสตนเลสสตีลหนาแกร่ง
• ที่กรองในตัว มีพื้นที่ผิวสัมผัสมาก
• รุ่น L21SC/L325C ที่มากับเช็ควาลัวในตัว มีให้เลือกตามความต้องการ

การทำงานของ Thermostatic Steam Trap TLV Model L21S 150LBS/300LBS

Thermostatic steam trap TLV Model L21S 150LBS/300LBS เป็นวาล์วดักไอน้ำแบบเทอร์โมสตัท ใช้สำหรับระบายคอนเดนเสท (น้ำกลั่นที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบท่อไอน้ำ โดยรักษาไอน้ำแรงดันสูงไว้

หลักการทำงาน

โครงสร้างหลัก

วาล์วประกอบด้วยตัววาล์ว (valve body) , ฝาครอบ (bonnet) , ไดอะเฟรม (diaphragm) , วาล์วหลัก (main valve) , วาล์วไกล (pilot valve) และ สปริง (spring)

การระบายคอนเดนเสท:

• เมื่อคอนเดนเสทเย็นลง อุณหภูมิจะลดลง แรงดันไอน้ำภายในไดอะเฟรมจะลดลง
• สปริงจะดันไดอะเฟรมขึ้น วาล์วหลักเปิด ระบายคอนเดนเสทออกจากระบบ

การรักษาไอน้ำแรงดันสูง

• เมื่อไอน้ำแรงดันสูงไหลผ่านวาล์ว อุณหภูมิจะสูงขึ้น แรงดันไอน้ำภายในไดอะเฟรมจะเพิ่มขึ้น
• ไดอะเฟรมจะขยายตัว กดวาล์วไกล ปิดวาล์วหลัก รักษาไอน้ำแรงดันสูงไว้

การปรับอุณหภูมิ

• ผู้ใช้สามารถปรับอุณหภูมิการทำงานของวาล์วได้ โดยหมุนปรับสปริงบนวาล์ว
• การปรับอุณหภูมิส่งผลต่อความเร็วในการระบายคอนเดนเสท

Thermostatic Steam Trap TLV Model L21S 150LBS/300LBS:

• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว รักษาไอน้ำแรงดันสูงไว้
• ใช้งานง่าย: ปรับอุณหภูมิการทำงานได้ง่าย
• ทนทาน: ตัววาล์วผลิตจากวัสดุคุณภาพสูง ทนทานต่อความร้อนและแรงดัน
• ใช้งานได้หลากหลาย: เหมาะสำหรับระบบท่อไอน้ำหลากหลายประเภท

หมายเหตุ

• Thermostatic Steam Trap TLV Model L21S 150LBS/300LBS เหมาะสำหรับใช้งานกับไอน้ำอิ่มตัว (saturated steam)
• ขนาดของวาล์วรุ่น L21S มีขนาดตั้งแต่ 25 มม. (1 นิ้ว) עד 50 มม. (2 นิ้ว)
• ควรเลือกขนาดและรุ่นของวาล์วให้เหมาะสมกับขนาดท่อ อัตราการไหลของไอน้ำ และความดันใช้งาน

รูปภาพขนาด

ตารางขนาด

Size	20mm
L	(150RF) 165 (250RF) 165 (600RF) 165
H	97
H1	52
Weight (Kg)	3.9
