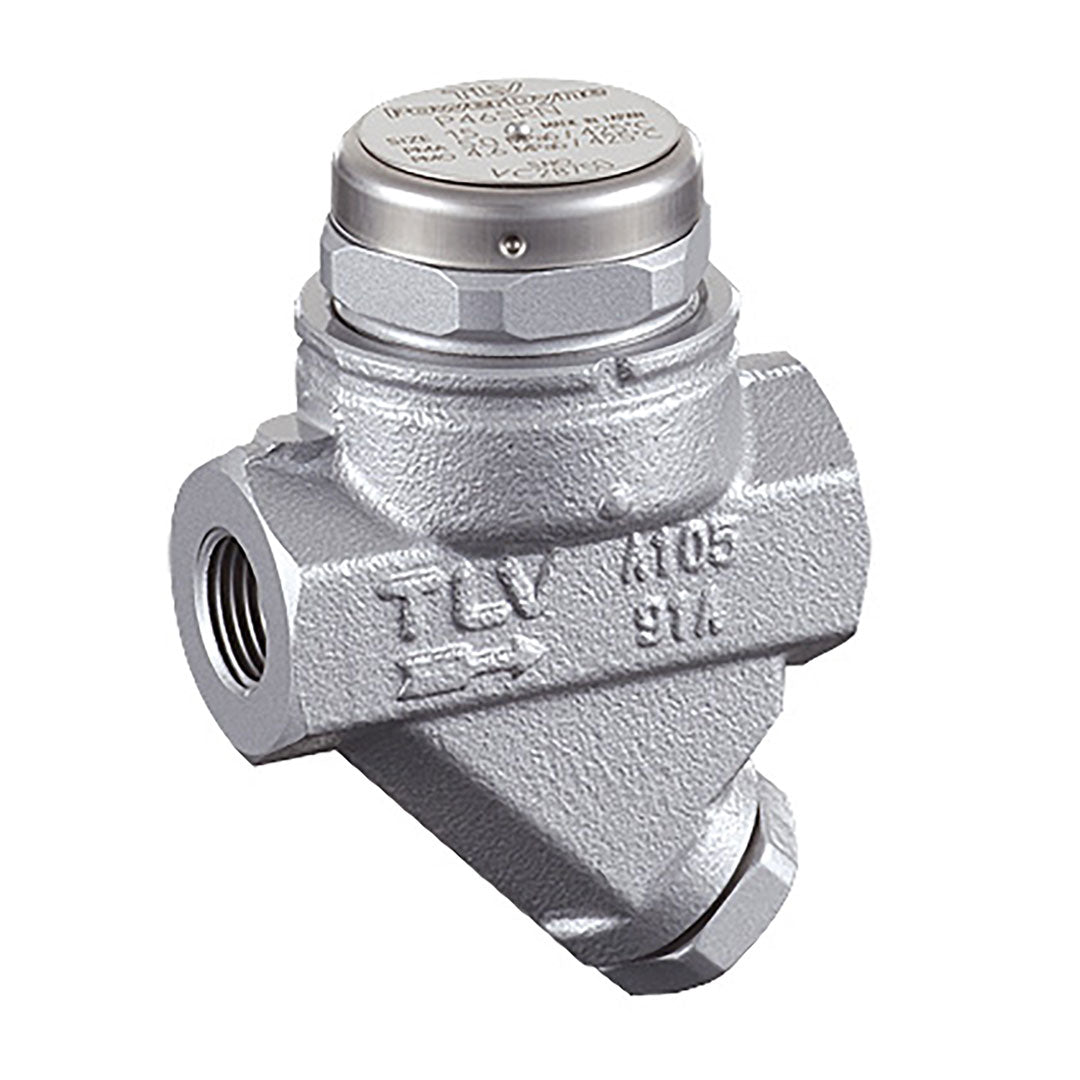

Thermodynamic Steam Trap TLV Modle P65SRN BSPT/SW 15มม. (1/2 นิ้ว)

สามารถถอดซ่อมแซมหน้างานสำหรับงานท่อเมนไลน์ความดันสูง มีให้เลือกทั้งตัวเป็นคาร์บอน สตีล หรือจะเป็นสเตนเลสสตีล

• ชุดอุปกรณ์วาล์วสามารถถอดเปลี่ยนหน้างานได้
• มีฉนวนกันอากาศ จึงชวยลดปัญหาเรื่องการขาดปริมาณไอน้ำหล่อเลี้ยงตามรอบ
• แผ่นโลหะกลมที่วางทับจะชวยให้ไอน้ำถูกปิดกั้นอย่างสนิท โดยปราศจากอากาศค้างภายใน
• มีตัวกรองภายในอุปกรณ์ จึงหมดปัญหาเรื่องของการบริการ
• กลไกแหวนโลหะคู่ทำหน้าที่ระบายอากาศด้เร็วตามสภาวะอุณหภูมิที่เปลี่ยนไป
• ผิวงานอุปกรณ์เป็นสเตนเลสหนาแกร่ง

หลักการทำงานของ Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW

Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW เป็นวาล์วดักไอน้ำแบบเทอร์โมไดนามิก เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ โดยมีจุดเด่นคือ การออกแบบที่ทนทาน ใช้งานง่าย และมีประสิทธิภาพสูง

หลักการทำงาน

กลไกภายใน

• ภายในตัววาล์วมี แคปซูล (capsule) ที่บรรจุของเหลวระเหยง่าย (flashing liquid)
• ช่องทางเข้าของไอน้ำ อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท อยู่ด้านล่างของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว คอนเดนเสทจะทำให้อุณหภูมิภายในแคปซูลลดลง ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นไอน้ำ ความดันภายในแคปซูลจะเพิ่มขึ้น ดันดักแอร์ (air check) จะปิด ช่องทางระบายคอนเดนเสทจะเปิด คอนเดนเสทจะระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อไอน้ำร้อนไหลเข้าสู่วาล์ว ความร้อนจากไอน้ำจะทำให้อุณหภูมิภายในแคปซูลสูงขึ้น ของเหลวระเหยง่ายจะเปลี่ยนสถานะเป็นของเหลว ความดันภายในแคปซูลจะลดลง ดักแอร์จะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้

Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW

• ทนทาน: ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
• ใช้งานง่าย: โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาง่าย
• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
• ใช้งานได้หลากหลาย: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 25 บาร์ (365 psi) และ ขนาดท่อตั้งแต่ 1 นิ้ว ถึง 2 นิ้ว

หมายเหตุ

• ข้อมูลนี้เป็นข้อมูลทั่วไป ควรศึกษาคู่มือการใช้งานของผู้ผลิตเพิ่มเติม
• วาล์วดักไอน้ำแบบเทอร์โมไดนามิก ไม่เหมาะสำหรับใช้งานกับไอน้ำที่มีความชื้นสูง หรือระบบที่มีแรงกระแทก

ข้อดีเพิ่มเติมของ Thermodynamic Steam Trap TLV รุ่น P65SRN BSPT/SW

• ป้องกันการกัดกร่อน: ตัววาล์วผลิตจากวัสดุที่ทนทานต่อการกัดกร่อน เหมาะสำหรับใช้งานในสภาพแวดล้อมที่เปียกชื้น
• ทำงานเงียบ: ไม่มีชิ้นส่วนที่เคลื่อนที่ จึงทำงานเงียบ
• ขนาดกะทัดรัด: ติดตั้งง่ายในพื้นที่จำกัด

Thermodynamic steam trap TLV(Carbon Steel)

Thermodynamic steam trap TLV(Stainless Steel)

รูปภาพขนาด Thermodynamic steam trap TLV

ตารางขนาด Thermodynamic steam trap TLV

Size	15mm
L	80
H	120
H1	62
Weight (Kg)	1.2
