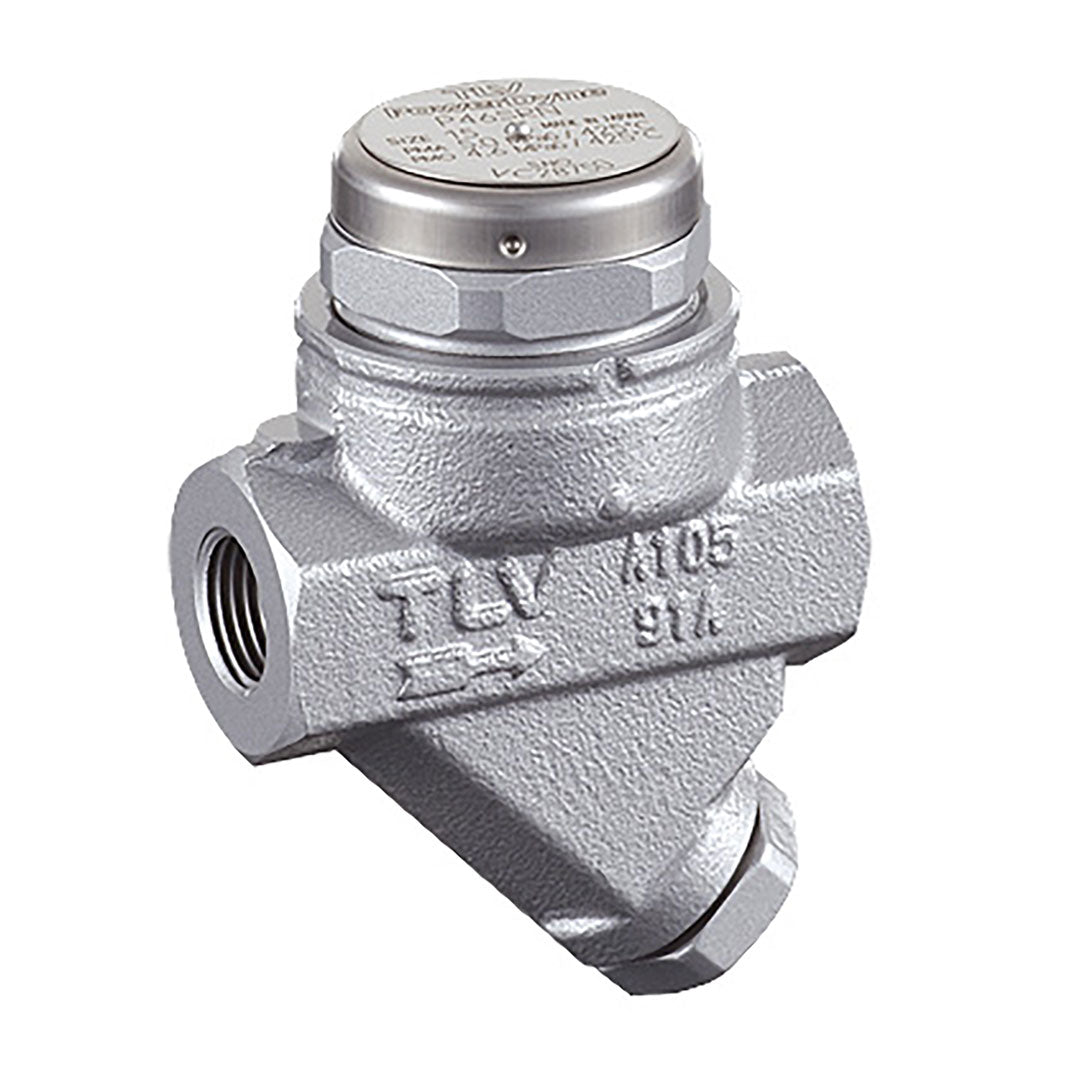

Thermodynamic Steam Trap TLV Modle P46SRM SW/BSPT 25มม. (1 นิ้ว)

สามารถถอดซ่อมแซมหน้างานสำหรับ ท่อเมนไลน์, เทรซเซอร์ และคอยล์ มีสเปคความจุให้เลือก หลากหลายเพื่อความหมาสมต่อสภาวะที่ต่างกันไป มีห้เลือกทั้งตัวเป็นคาร์บอนสตีล หรือจะ เป็น สเตนเลสสตีล

• ชุดอุปกรณ์วาล์วสามารถถอดเปลี่ยนหน้างานได้
• มีฉนวนกันอากาศ จึงช่วยลดปัญหาเรื่องการขาดปริมาณอน้ำหล่อเลี้ยงตามรอบ
• แผ่นโลหะกลมที่วางทับจะชวยให้ไอน้ำถูกปิดกั้นอย่างสนิท โดยปราศจากอากาศค้างภายใน
• มีตัวกรองภายนอุปกรณ์ จึงหมดปัญหาเรื่องของการบริการ
• กลไกแหวนโลหะคู่ทำหน้าที่ระบายอากาศได้เร็วตามสภาวะอุณหภูมิที่เปลี่ยนไป
• ผิวงานอุปกรณ์เป็นสเตนเลสหนาแกร่ง

หลักการทำงานของ Thermodynamic Steam Trap TLV Model P46SRM SW/BSPT

Thermodynamic Steam Trap TLV Model P46SRM SW/BSPT เป็นวาล์วควบคุมการไหลแบบเทอร์โมไดนามิกที่ออกแบบมาเพื่อระบายน้ำร้อนและคอนเดนเสทออกจากระบบไอน้ำ วาล์วชนิดนี้ทำงานโดยอาศัยหลักการขยายตัวและหดตัวของแผ่นไดอะเฟรมที่ไวต่ออุณหภูมิ

การระบายน้ำร้อน

• เมื่อไอน้ำร้อนไหลเข้ามาในตัววาล์ว
• แผ่นไดอะเฟรมจะขยายตัวเนื่องจากอุณหภูมิที่สูงขึ้น
• แผ่นไดอะเฟรมที่ขยายตัวจะดันวาล์วหลักให้เปิด
• ไอน้ำร้อนจะไหลผ่านวาล์วหลักออกไป

การระบายคอนเดนเสท

• เมื่ออุณหภูมิภายในตัววาล์วลดลง
• แผ่นไดอะเฟรมจะหดตัว
• แผ่นไดอะเฟรมที่หดตัวจะปล่อยให้วาล์วหลักปิด
• แรงดันจากคอนเดนเสทจะดันวาล์วระบายด้านล่างให้เปิด
• คอนเดนเสทจะไหลผ่านวาล์วระบายออกไป

การระบายอากาศ

• วาล์วระบายด้านบนจะช่วยระบายอากาศที่เข้ามาในตัววาล์ว
• ช่วยให้วาล์วทำงานได้อย่างถูกต้อง

Thermodynamic steam trap TLV

Thermodynamic steam trap TLV

รูปภาพขนาด Thermodynamic steam trap TLV

ตารางขนาด Thermodynamic steam trap TLV

Size	25mm
L	(150RF) 210 (300RF) 210( 600RF) 210
H	120(129)
H1	62
Weight (Kg)	6.1(5.7)
