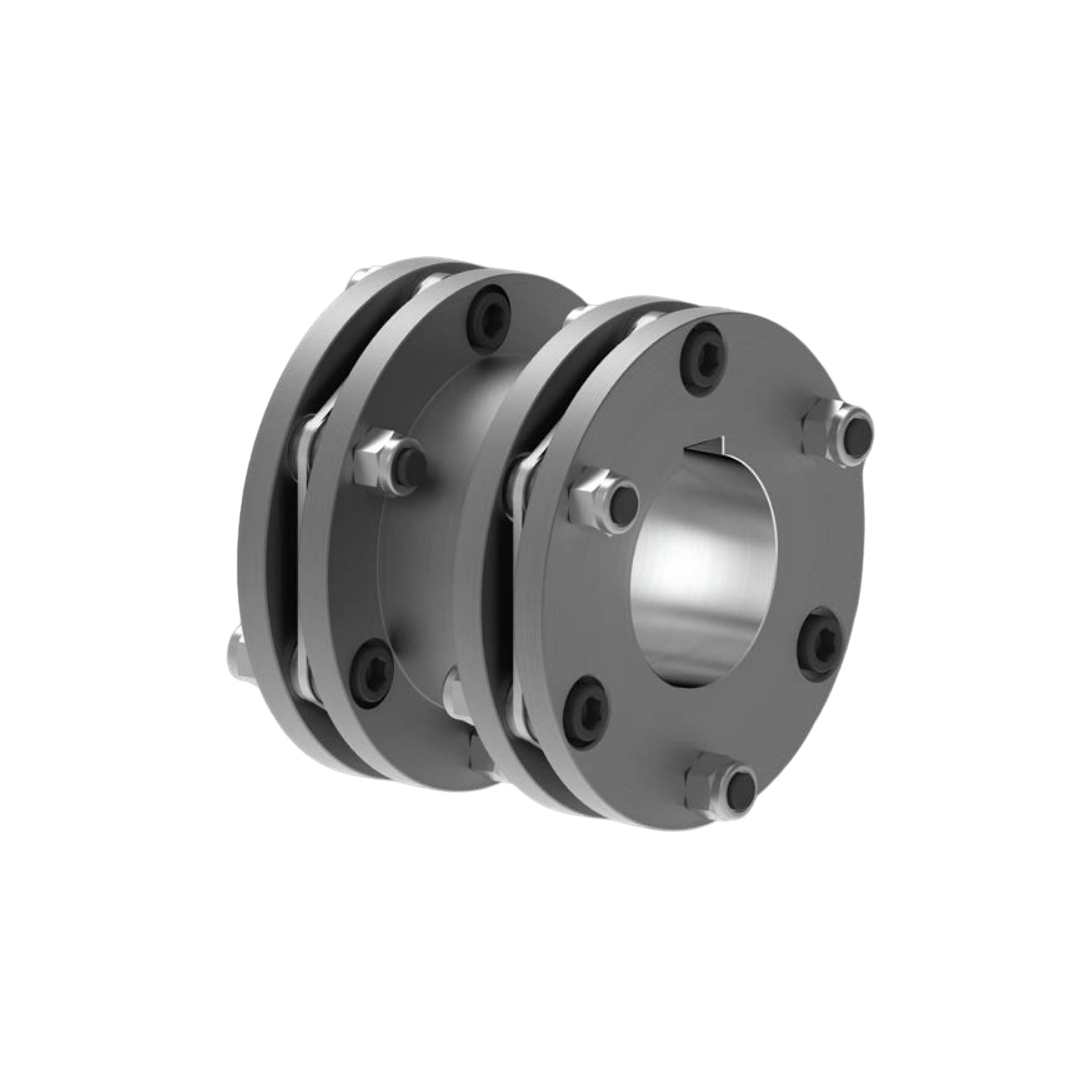

Steel Disc Couplings RINGFEDER TND VDV ขนาด 47 (ระยะห่างระหว่างฮับ 100)
Steel Disc Couplings RINGFEDER TND VDV ขนาด 47 (ระยะห่างระหว่างฮับ 100)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Steel Disc Couplings RINGFEDER TND VDV ขนาด 47 (ระยะห่างระหว่างฮับ 100)
ข้อต่อเพลาประเภท Steel Disc Couplings ของ RINGFEDER เป็นโซลูชันการส่งกำลังที่ออกแบบมาเพื่อรองรับการทำงานที่ต้องการทั้งความแม่นยำ ความทนทาน และความยืดหยุ่นในเวลาเดียวกัน โครงสร้างหลักของข้อต่อชนิดนี้ประกอบด้วยชุดแผ่นดิสก์โลหะ (Disc Packs) ที่ทำจากเหล็กคุณภาพสูง ซึ่งยึดติดกับฮับทั้งสองด้าน โดยการบิดงอของแผ่นดิสก์จะช่วยรองรับการเยื้องศูนย์ของเพลาได้หลายรูปแบบ เช่น การเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) และการขยับตามแนวแกน (Axial Displacement) ได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Steel Disc Coupling ที่มาพร้อม ฮับกลับด้าน (Inverted Hubs)
- การเชื่อมต่อเพลาและฮับแบบ Double-Jointed พร้อม Spacer
- การยึดเพลากับฮับทำผ่าน Keyway
- โครงสร้างเหล็กแข็งแรง ทนต่อแรงบิดสูงและให้ความเสถียรในการหมุน
- เหมาะสำหรับงานที่ต้องการ แรงบิดแม่นยำและการชดเชยการเยื้องศูนย์ในระบบเพลา
การติดตั้ง
- การติดตั้งสะดวกด้วยฮับกลับด้านและ Keyway
- การจัดศูนย์ทำได้ง่ายและแม่นยำ
- Spacer ช่วยปรับระยะเพลาสะดวก
- ไม่ต้องใช้เครื่องมือพิเศษ และลดโอกาสเกิดความเสียหายต่อเพลาและ Coupling
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการ แรงบิดสูงและเสถียรภาพสูง
- ใช้งานได้ดีกับเครื่องจักรทั่วไป เครื่องจักรความเร็วสูง และระบบส่งกำลังอุตสาหกรรม
- Spacer ช่วยลดแรงกระแทกและแรงสั่นสะเทือนต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและระบบส่งกำลัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size VDV | 47 |
| TKNHD 1) Nm | 170 |
| TKNHT 1) Nm | 230 |
| nmax 2) 1/min | 12200 |
| dpre 3) mm | 10 |
| d1k;d2k max 4) mm | 25 |
| C1 / C2 mm | 39.5 |
| EI1 mm | 31 |
| E5) mm | 100 |
| H3 mm | 7.5 |
| D1 mm | 70.5 |
| D4 mm | 37 |
| L2 mm | 5 |
| L mm | 110 |
| SB mm | 7 |
| SD mm | 24 |
| nSc Quantity | 6 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Steel Disc Coupling แบบ Double-Jointed พร้อม Inverted Hubs และ Spacer |
| ลักษณะเด่น | การเชื่อมต่อเพลาฮับด้วย Keyway ให้ความมั่นคงสูง พร้อม Spacer เพื่อปรับระยะเพลา |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น ลดแรงสั่นสะเทือน และรองรับการเยื้องศูนย์เพลาได้ดี |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุม |
| การติดตั้ง | ติดตั้งง่าย ใช้ Keyway ในการประกอบเพลากับฮับ พร้อม Spacer เพื่อปรับระยะเพลา |
| การบำรุงรักษา | โครงสร้าง Steel Disc ทนทานต่อการสึกหรอ แทบไม่ต้องบำรุงรักษา |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรทั่วไป มอเตอร์ ปั๊ม และระบบส่งกำลังอุตสาหกรรมที่ต้องการแรงบิดมั่นคงและระยะเพลาปรับได้ |
| จุดเด่น | ติดตั้งง่าย แข็งแรงทนทาน ให้แรงบิดแม่นยำ และรองรับเพลาระยะยาว |
