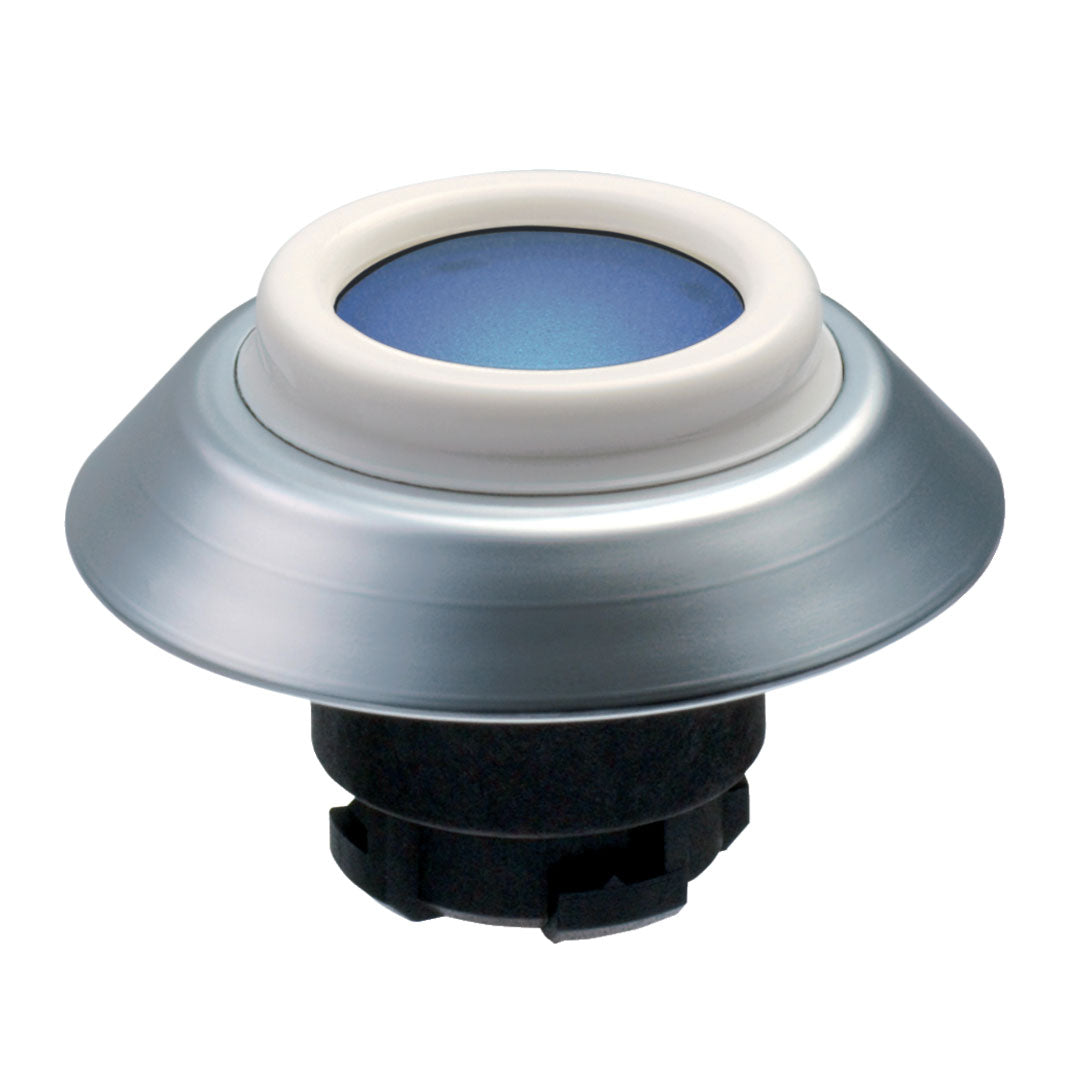

Schmersal สวิตช์ปุ่มกด NDLBL รหัสสินค้า 101163546 สีฟ้้า

ข้อมูลทั่วไป

• มาตรฐาน : EN IEC 60947-5-1 และ EN IEC 60947-1
• รุ่น : ปุ่มกดมีไฟ
• การออกแบบ : แบบสัมผัส
• สภาพแวดล้อมในการติดตั้ง: สามารถติดตั้งได้ทุกทิศทาง
• การปิดผนึก : Membrane Lip gaskets
• หัวปุ่มกด: ABS
• แหวนด้านหน้า: ABS ชุบโครเมี่ยม
• สีส่วนหัวปุ่มกด: น้ำเงิน
• สีแหวนด้านหน้า: เงิน
• สีเบลโลว์: ขาว
• น้ำหนัก: 30 กรัม
• มีไฟ : ใช่
• มีหน้าแปลนสำหรับติดตั้ง: ใช่
• รองรับการยื่นหัวแพรบเข้าไปตรวจสอบ : ใช่
• มีระบบป้องกันไฟฟ้ารั่วทั้งหมด : ใช่
• จำนวนหน้าสัมผัสสูงสุด: 2

ขอมูลทางกล

• ไม่ต้องปลดล็อคเพื่อใช้งาน : ไม่ต้อง
• อายุการใช้งานทางกลขั้นต่ำ: 1,000,000 ครั้ง
• ระยะกด: 5 มม.
• แรงกด: ประมาณ 1.5 N
• การติดตั้ง: ขาติดตั้งแบบหน้าแปลน ELM
• แรงบิดในการขันสกรู : 0.6 นิวตันเมตร (Nm)
• ความสูง : 11 มม.
• เส้นผ่านศูนย์กลางรวม : 44.5 มม.
• เส้นผ่านศูนย์กลางของพื้นผิวสัมผัส: 27 มม.
• เส้นผ่านศูนย์กลางของแหวนด้านหน้า : 44.5 มม.
• ระยะเจาะติดตั้ง: 22.3 มม.
• ความหนาของแผงด้านหน้า, ขั้นต่ำ: 1.5 มม.
• ความหนาของแผงด้านหน้า, สูงสุด : 6 มม.
• ระยะห่างระหว่างกึ่งกลางรูติดตั้ง: 50 x 50 มม.

ข้อมูลสภาพแวดล้อม

• ระดับการป้องกัน: IP67, IP69K
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C
• ทนแรงกระแทก : 30 กรัม / 18 มิลลิวินาที

ข้อมูลทางไฟฟ้า

• ความถี่การสับเปลี่ยน: 1,000 ครั้งต่อชั่วโมง
