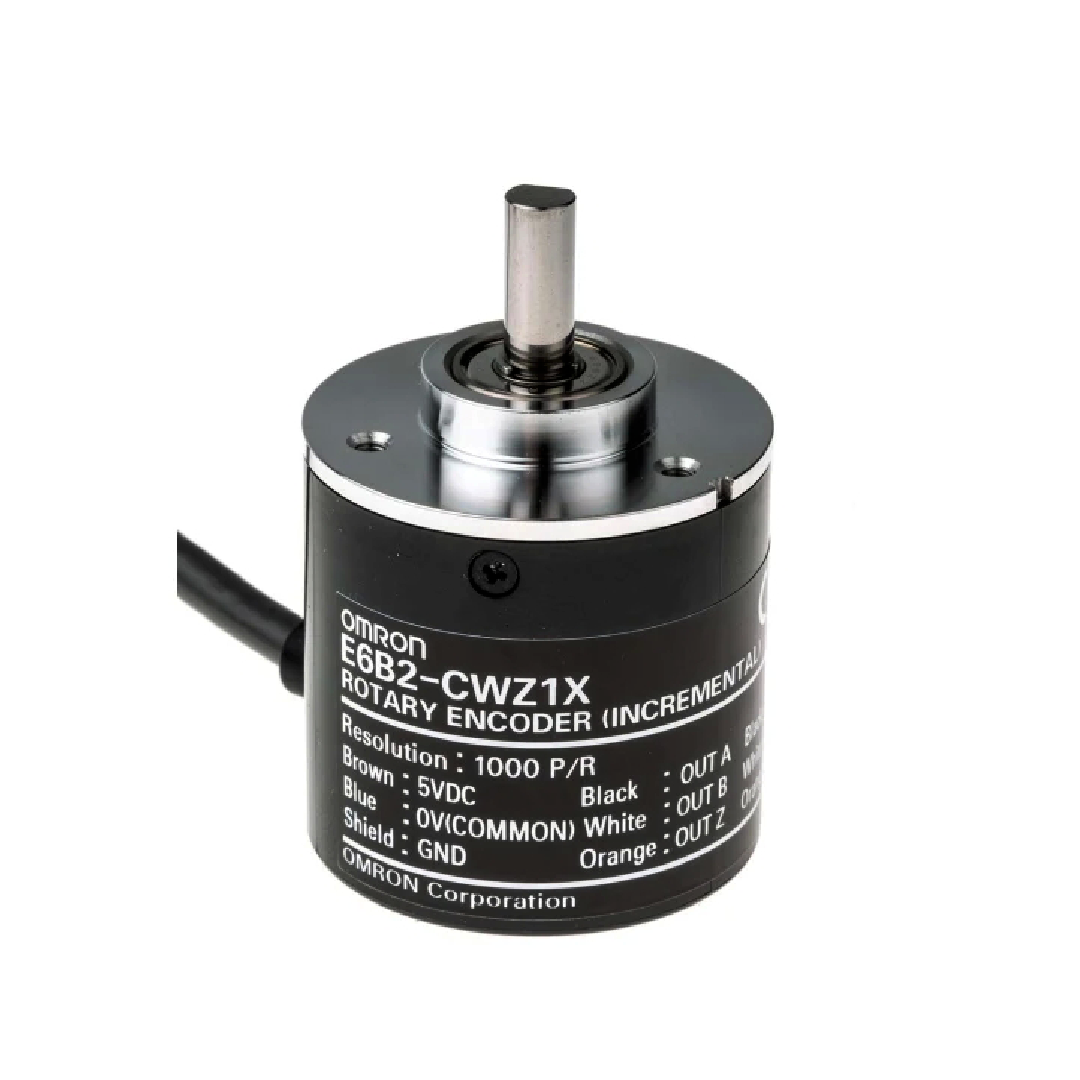

รายละเอียด Rotary Encoder Omron E6B2-CWZ6C 1024P/R 0.5M
Rotary Encoder Omron E6B2-CWZ6C 1024P/R 0.5M โรตารีเอ็นโค้ดเดอร์ 1024 P/R 5 ถึง 24 VDC ตัวเก็บประจุแบบเปิด NPN ความยาวสายเคเบิล 0.5 ม. เป็นอุปกรณ์ที่มีประสิทธิภาพสูง ใช้งานได้หลากหลาย เหมาะสำหรับงานที่ต้องการความแม่นยำสูง ทนทาน ใช้งานได้ยาวนาน ติดตั้งง่าย รองรับความละเอียดหลากหลาย มีหลายรูปแบบเอาต์พุต รองรับแรงดันไฟฟ้าเลี้ยงที่หลากหลาย เหมาะสำหรับใช้ในงานควบคุมมอเตอร์เซอร์โว ควบคุมตำแหน่งเครื่องจักร วัดระยะทางและมุม ควบคุมความเร็วรอบ ปรับแต่งอุปกรณ์อิเล็กทรอนิกส์ ใช้ในหุ่นยนต์และระบบอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
โรตารี่เอ็นโค้ดเดอร์ Omron รุ่น E6B2-C เป็นอุปกรณ์ที่ใช้แปลงการหมุนแบบอนาล็อกเป็นสัญญาณดิจิทัล โดยใช้หลักการทำงานของแผ่นดิสก์ที่มีร่องรอยหรือสัญลักษณ์พิเศษ เมื่อมีการหมุนแผ่นดิสก์ เซ็นเซอร์ออปติคัลจะอ่านร่องรอยเหล่านี้และแปลงเป็นสัญญาณพัลส์ จำนวนพัลส์ที่ส่งออกจะสัมพันธ์กับระยะการหมุนของแผ่นดิสก์ ทำให้สามารถวัดระยะทาง มุม ความเร็ว หรือความเร่งได้
คุณสมบัติหลักของโรตารี่เอ็นโค้ดเดอร์ Omron รุ่น E6B2-C
- ขนาดกะทัดรัด ติดตั้งง่าย
- รองรับความละเอียดหลากหลาย (100 PPR ถึง 2500 PPR)
- มีหลายรูปแบบเอาต์พุต (NPN, PNP, Open Collector)
- รองรับแรงดันไฟฟ้าเลี้ยงที่หลากหลาย (5-24 VDC)
- มีความแม่นยำสูง ทนทาน ใช้งานได้ยาวนาน
- รองรับอุณหภูมิการทำงานที่กว้าง (-20°C ถึง 80°C)
- กันน้ำ กันฝุ่น กันการสั่นสะเทือน
การใช้งานทั่วไปของโรตารี่เอ็นโค้ดเดอร์ Omron รุ่น E6B2-C
- ควบคุมมอเตอร์เซอร์โว
- ควบคุมตำแหน่งเครื่องจักร
- วัดระยะทางและมุม
- ควบคุมความเร็วรอบ
- ปรับแต่งอุปกรณ์อิเล็กทรอนิกส์
- ใช้ในหุ่นยนต์และระบบอัตโนมัติ
ข้อดีของโรตารี่เอ็นโค้ดเดอร์ Omron รุ่น E6B2-C
- มีความแม่นยำสูง
- ทนทาน ใช้งานได้ยาวนาน
- ติดตั้งง่าย
- รองรับความละเอียดหลากหลาย
- มีหลายรูปแบบเอาต์พุต
- รองรับแรงดันไฟฟ้าเลี้ยงที่หลากหลาย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| วิธีการเข้ารหัส | Incremental Shaft model |
| ความละเอียด | 1024 P/R |
| เฟสสัญญาณเอาต์พุต | A, B and Z |
| การควบคุมเอาท์พุต | NPN open collector |
| วิธีการเชื่อมต่อ | รุ่นที่มีสายต่อสำเร็จ (ความยาวสาย: 0.5 ม.) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| แบ่งหมวดหมู่ | แบบจำลองเพลาเพิ่ม |
| เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลาง 40 มม. |
| แรงดันไฟฟ้าแหล่งจ่ายไฟ | 5 ถึง 24 VDC (-5% ถึง +15%) ริปเปิล (pp) สูงสุด 5% |
| การบริโภคปัจจุบัน | สูงสุด 80 mA |
| ความละเอียด | 1024 P/R |
| กระแสไฟกระชาก | ประมาณ 9 A (0.3 มิลลิวินาที) |
| เฟสเอาท์พุต | A, B and Z |
| ประเภทเอาท์พุต | คอลเลกเตอร์เปิดชนิด NPN |
| แรงดันขาออก | สูงสุด 1 µs (ความยาวสายเคเบิล: สูงสุด 2 ม., แรงดันขาออก: 5 V, ความต้านทานโหลด: 1 kΩ) |
| จุดเริ่มต้นตำแหน่ง | Equipped |
| ความถี่ตอบสนองสูงสุด | 100กิโลเฮิรตซ์ |
| เฟสต่างกันที่เอาท์พุต | 90±45 ° ระหว่าง A และ B (1/4 T ± 1/8 T) |
| เวลาขึ้นและลงของผลผลิต | สูงสุด 1 µs (ความยาวสายเคเบิล: สูงสุด 2 ม., แรงดันขาออก: 5 V, ความต้านทานโหลด: 1 kΩ) |
| แรงบิดเริ่มต้น | แรงบิดสูงสุด 0.98 นิวตันเมตร |
| โมเมนต์ความเฉื่อย | 1 x 10 -6กก.ม. 2สูงสุด |
| การโหลดเพลา | รัศมี: 30 นิวตัน แรงขับ: 20 นิวตัน |
| การหมุนสูงสุดที่อนุญาต | 6,000 รอบ/นาที |
| อุณหภูมิโดยรอบ | การทำงาน: -10 ถึง 70 ℃ (ไม่มีน้ำแข็งเกาะ) การจัดเก็บ: -25 ถึง 85 ℃ (ไม่มีน้ำแข็งเกาะ) |
| ความชื้นโดยรอบ | การทำงาน: 35 ถึง 85% (ไม่มีการควบแน่น) การจัดเก็บ: 35 ถึง 85% (ไม่มีการควบแน่น) |
| ความต้านทานฉนวน | ระหว่างชิ้นส่วนที่มีประจุและเคส: 20 MΩ หรือสูงกว่า (500 VDC เม็กเกอร์) |
| ความแข็งแรงของฉนวนไฟฟ้า | ระหว่างชิ้นส่วนที่ชาร์จแล้วและเคส: 500 VAC 50/60 Hz 1 นาที |
| ความต้านทานการสั่นสะเทือน | การทำลาย: 10 ถึง 500 เฮิรตซ์ 2 มม. หรือ 150 ม./วินาที แอ มพลิจูดสองเท่า 2ครั้งเป็นเวลา 11 นาที 3 ครั้งในทิศทาง X, Y และ Z |
| ทนทานต่อแรงกระแทก | การทำลาย: 1,000 ม./วินาที2 ครั้งครั้งละ 3 ครั้ง ในทิศทาง X, Y และ Z |
| ระดับการป้องกัน | มาตรฐาน: IP50 |
| วิธีการเชื่อมต่อ | รุ่นที่มีสายต่อสำเร็จ (ความยาวสาย: 0.5 ม.) |
| วัสดุ | เคส: ABS ตัวเครื่องหลัก: อลูมิเนียม เพลา: SUS420J2 |
