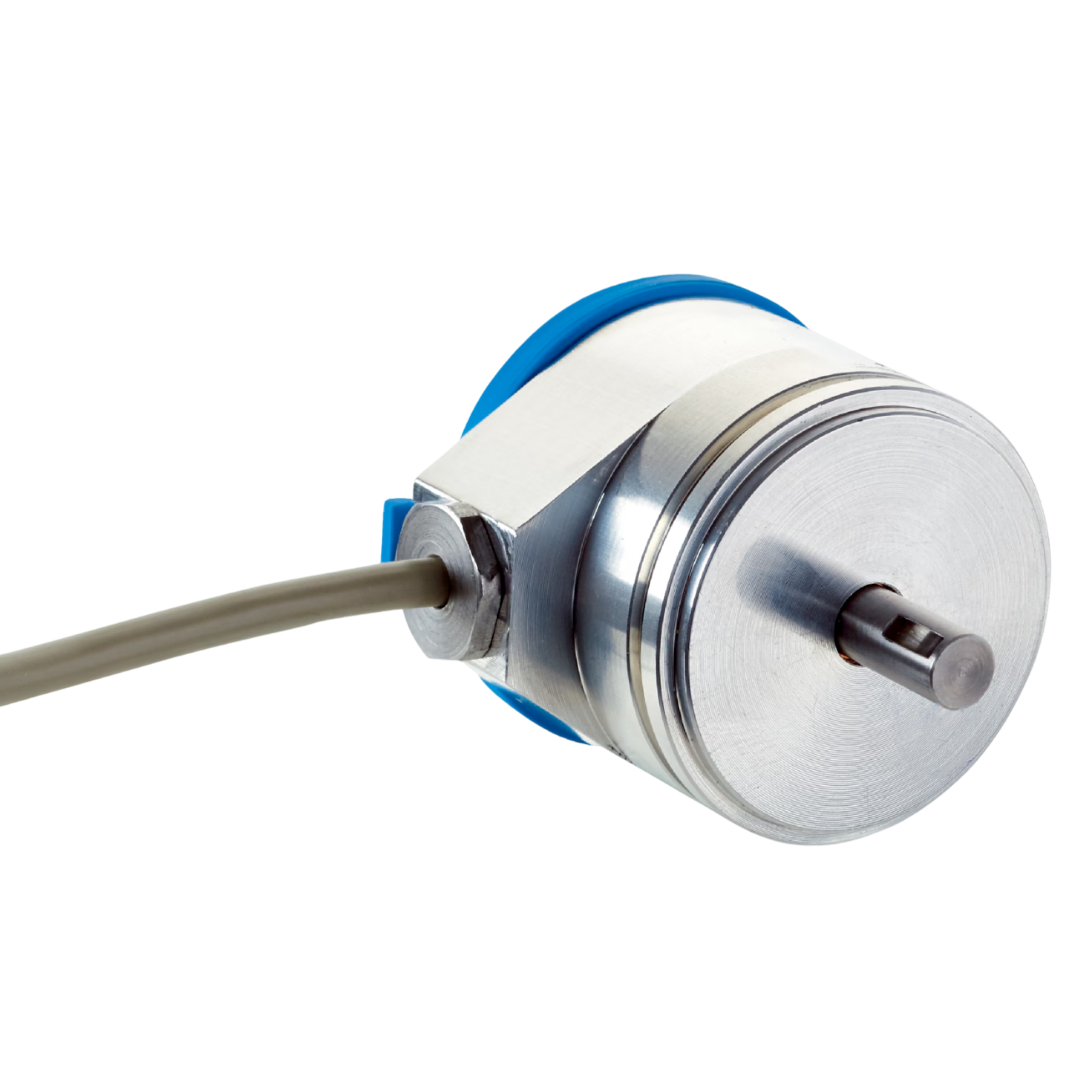

Motion Control Sensors SICK รุ่น Absolute Encoders ACS36-L1K0-K01 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
Motion Control Sensors SICK รุ่น Absolute Encoders ACS36-L1K0-K01 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Motion Control Sensors SICK รุ่น Absolute Encoders ACS36-L1K0-K01 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK เป็นหนึ่งในผู้นำด้านเทคโนโลยีเซนเซอร์สำหรับระบบควบคุมการเคลื่อนไหว (Motion Control) ซึ่งครอบคลุมทั้งการตรวจจับตำแหน่ง ความเร็ว ทิศทาง และการวัดเชิงมุมอย่างแม่นยำ เพื่อรองรับการทำงานของระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมสมัยใหม่
คุณสมบัติ
คุณสมบัติ
Absolute Encoder SICK เป็นอุปกรณ์ที่แปลงตำแหน่งเชิงมุมหรือเชิงเส้นของเพลาหรือชิ้นส่วนที่หมุนไปเป็นสัญญาณดิจิตอลที่สามารถอ่านค่าได้ ซึ่งแตกต่างจาก Incremental Encoder ที่ให้สัญญาณพัลส์ที่ต้องการการนับเพื่อทราบตำแหน่ง
ACS/ACM36
เอนโค้ดเดอร์แบบสัมบูรณ์ขนาดกะทัดรัดพร้อมอินเทอร์เฟซแบบแอนะล็อก สามารถตั้งโปรแกรมได้ผ่านปุ่ม Teach-in ตระกูลเอนโค้ดเดอร์ ACS36 (แบบ Singleturn) และ ACM36 (แบบ Multiturn) มาพร้อมกับอินเทอร์เฟซแบบแอนะล็อกที่มีความละเอียดสูงสุดถึง 3,723 สเต็ป (ทั้งแบบ Singleturn และ Multiturn) โดยใช้ฟังก์ชัน Teach-in บนแป้นเมมเบรน ผู้ใช้สามารถตั้งค่าช่วงการวัดได้อย่างง่ายดายและเป็นธรรมชาติบนอุปกรณ์ด้วยการคลิกไม่กี่ครั้ง สัญญาณที่ส่งออกจะเป็นกระแสไฟฟ้า 4–20 mA หรือแรงดันไฟฟ้า 0–10 V ขึ้นอยู่กับเวอร์ชันของอุปกรณ์
คุณสมบัติ
- เอนโค้ดเดอร์แบบสัมบูรณ์ขนาดกะทัดรัด 36 มม. พร้อมความละเอียดสูงสุด 3,723 สเต็ป (ทั้งแบบ Singleturn และ Multiturn)
- หน้าแปลนแบบเซอร์โว
- การเชื่อมต่อสายเคเบิลแบบ Radial
- อินเทอร์เฟซแบบแอนะล็อก 4 ถึง 20 mA หรือ 0 ถึง 10 V
- ตั้งโปรแกรมได้ผ่านแป้นกดบนตัวเอนโค้ดเดอร์
- ระดับการป้องกัน IP65
- อุณหภูมิในการทำงาน: –30 °C ถึง +80 °C
ประโยชน์
- การตั้งค่าช่วงการวัดได้อย่างง่ายดายโดยตรงบนอุปกรณ์ด้วยแป้นเมมเบรน (ฟังก์ชัน Teach-in) ช่วยประหยัดเวลาและไม่ต้องใช้ความเชี่ยวชาญเฉพาะทาง
- ขนาดกะทัดรัด (รูปแบบ 36 มม.) ทำให้สามารถติดตั้งเอนโค้ดเดอร์ในพื้นที่จำกัดได้ เพิ่มความยืดหยุ่นในการออกแบบเครื่องจักรและการพัฒนา
- อินเทอร์เฟซแบบแอนะล็อก (กระแส/แรงดัน) เป็นโซลูชันต้นทุนต่ำสำหรับการตรวจจับตำแหน่งและระยะทาง ช่วยลดต้นทุนโดยรวมของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ประสิทธิภาพ
| Number of steps per revolution (max. resolution) | 3,723 |
| Resolution per measuring step | 2.7 mV ... 25.1 mV 1) |
| Resolution | 0.09° ... 0.1° 1) |
| Measurement range | 0° ... 360°, programmable |
| Minimum measuring range | ≥ 35° |
| Accuracy | ± 0.2 % based on the programmed angle 1) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Mechanical design | Solid shaft, Servo flange |
| Shaft diameter | 6 mm |
| Shaft length | 12.4 mm |
| Weight | 0.1 kg |
| Shaft material | Stainless steel 1,4305 |
| Flange material | AlMgSi |
| Housing material | AlMgSi |
| Material, cable | PVC |
| Start up torque | 0.5 Ncm (+20 °C) |
| Operating torque | 0.2 Ncm (+20 °C) |
| Permissible shaft loading | 40 N (radial) 20 N (axial) |
| Operating speed | ≤ 3,000 min⁻¹ |
| Moment of inertia of the rotor | 10 gcm² |
| Bearing lifetime | 1 x 10^6 revolutions |
| Angular acceleration | ≤ 500,000 rad/s² |
