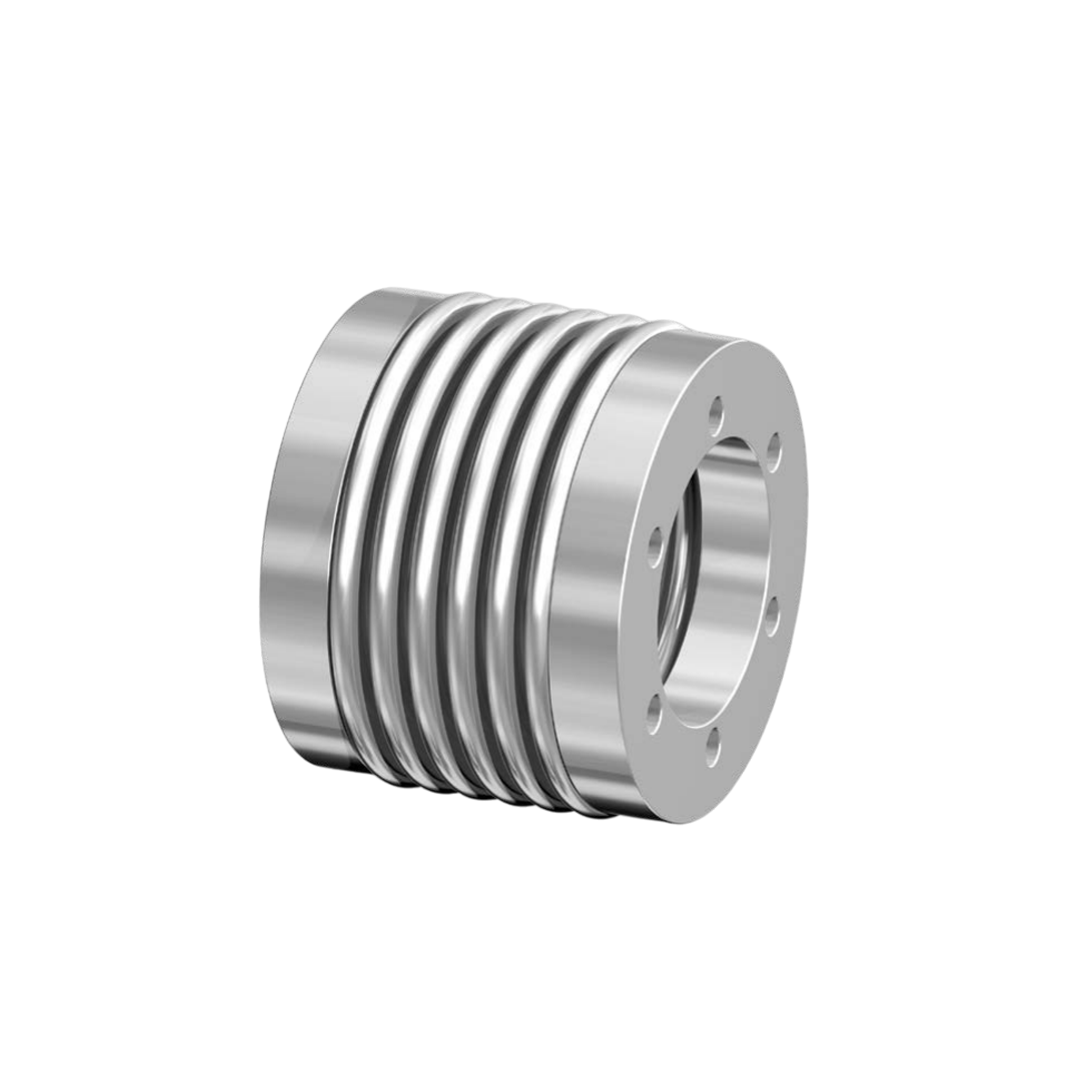

Metal Bellows Couplings RINGFEDER GWB CKN ขนาด 300 (ความยาวทั้งหมด 55)
Metal Bellows Couplings RINGFEDER GWB CKN ขนาด 300 (ความยาวทั้งหมด 55)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Metal Bellows Couplings RINGFEDER GWB CKN ขนาด 300 (ความยาวทั้งหมด 55)
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Metal Bellows Coupling ที่มาพร้อม ฮับหน้าแปลน (Flange)
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ให้ความแข็งแรงสูงและทนต่อแรงบิด
- ชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี พร้อมถ่ายทอดแรงบิดอย่างแม่นยำ
- เหมาะสำหรับงานที่ต้องการ ความแม่นยำสูงและความเสถียรของเพลา
การติดตั้ง
- ฮับหน้าแปลนช่วยให้การติดตั้งง่ายและมั่นคง
- การจัดศูนย์ทำได้แม่นยำและรวดเร็ว
- สามารถติดตั้งและบำรุงรักษาได้สะดวก โดยไม่ต้องใช้เครื่องมือพิเศษ
- การประกอบลดความเสี่ยงต่อความเสียหายของเพลาและ Coupling
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ การส่งแรงบิดแม่นยำสูง และความเสถียรของเพลา
- ใช้ได้ดีกับเครื่องจักรความเร็วสูง เครื่องจักร CNC ปั๊ม และระบบส่งกำลังละเอียด
- ลดแรงสั่นสะเทือนและแรงกระแทกต่ออุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 300 |
| L mm | 55 |
| d1 mm | 65 |
| d2 mm | 65 |
| B mm | 110 |
| C mm | 80 |
| D1 mm | 109 |
| M mm | 13 |
| T Nm | 360 |
| nmax 1/min | 5200 |
| CTdyn 103 Nm/rad | 500 |
| ΔKa mm | 0.4 |
| ΔKw degree | 1.0 |
| ΔKr mm | 0.2 |
| J 10−3kgm2 | 1.70 |
| DG1 mm | 6 x M8 |
| TA1 Nm | 25 |
| Gw kg | 0.59 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Metal Bellows พร้อม Flange |
| ลักษณะเด่น | โครงสร้างยืดหยุ่นด้วยแผ่นเบลโลว์ส พร้อมหน้าแปลนสำหรับการต่อเข้ากับเพลา |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น มีความแม่นยำสูง ลดแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | การติดตั้งง่ายด้วย Flange สามารถประกอบเข้ากับเพลาที่กำหนดได้สะดวก |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น มอเตอร์ เครื่องจักร CNC และอุปกรณ์ส่งกำลังความเที่ยงตรงสูง |
| จุดเด่น | ให้ความแม่นยำสูง แข็งแรงทนทาน และลดแรงสั่นสะเทือนของระบบ |
