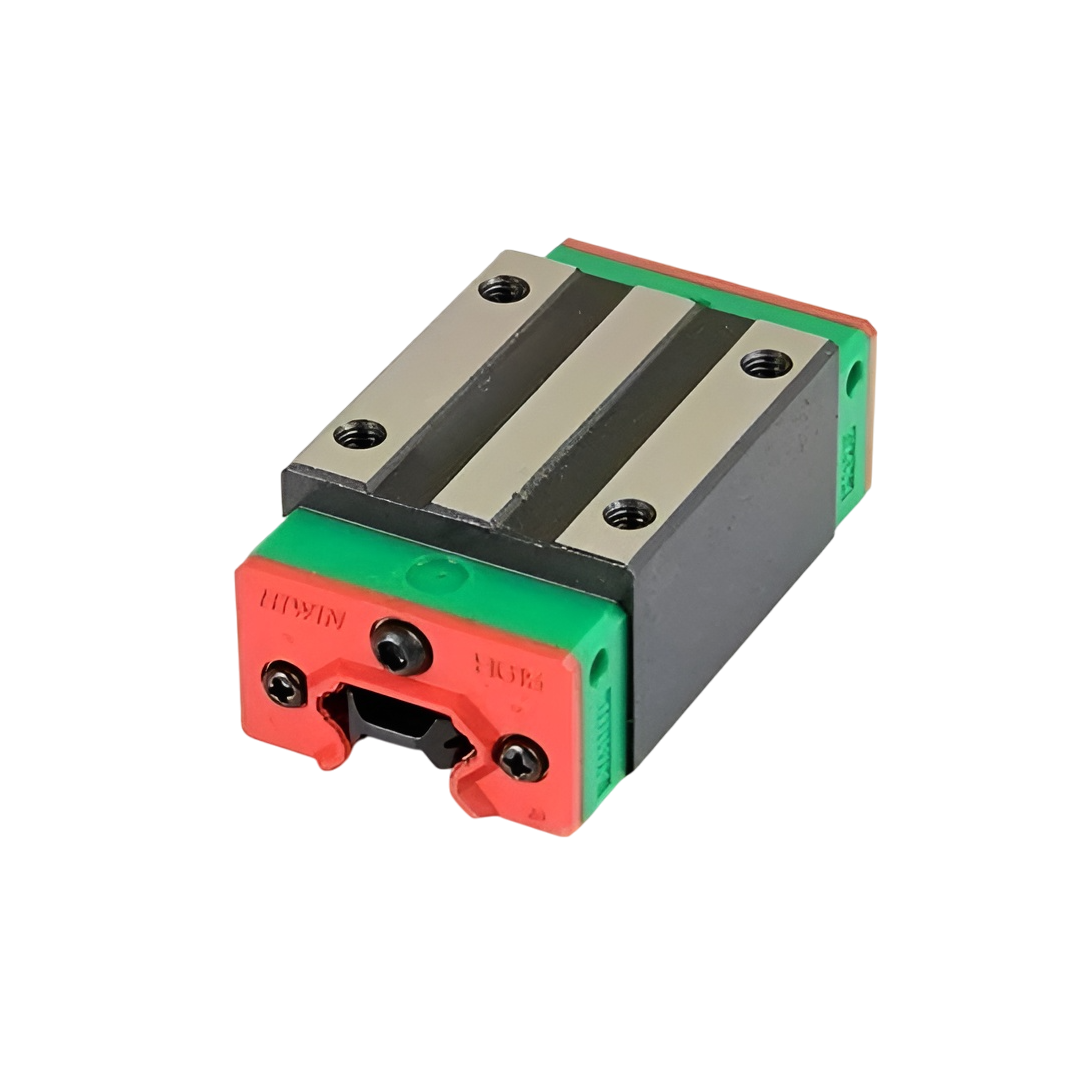

Linear Guide (ลิเนียร์ไกด์) HIWIN HGH65CA
Linear Guide (ลิเนียร์ไกด์) HIWIN HGH65CA
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,435.90 ฿
ราคาปกติ
ราคาโปรโมชัน
2,435.90 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN HGH65CA
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รางเลื่อนเชิงเส้นแบบ Heavy Load Ball Type (HG/CG series) มีคุณสมบัติเด่นที่ออกแบบมาเพื่อรองรับงานหนักและมีความต้องการความแข็งแกร่งสูง:
- ความแม่นยำในการกำหนดตำแหน่งสูง: ด้วยการใช้หลักการกลิ้งของลูกบอล ทำให้มีค่าสัมประสิทธิ์แรงเสียดทานต่ำเพียง 1/50 ของรางเลื่อนแบบดั้งเดิม ช่วยลดการสูญเสียกำลังและเพิ่มความแม่นยำในการเคลื่อนที่.
- รับน้ำหนักได้เท่ากันในทุกทิศทาง: สามารถรับโหลดได้ทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) ทำให้เหมาะสำหรับการใช้งานที่โหลดมีการเปลี่ยนแปลงทิศทาง.
- ความแข็งแกร่งสูง: เนื่องจากมีการออกแบบที่มีโครงสร้างที่แข็งแรงและใช้ลูกบอลในการรับน้ำหนัก จึงให้ความแข็งแกร่งที่ดีเยี่ยม เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรสูง.
- อายุการใช้งานยาวนานและคงความแม่นยำ: ด้วยการทำงานที่ราบรื่นและลดการสึกหรอ ทำให้รางเลื่อนมีอายุการใช้งานที่ยาวนานและรักษาความแม่นยำในการเคลื่อนที่ได้ดีเยี่ยม.
- เคลื่อนที่ด้วยความเร็วสูงโดยใช้แรงขับเคลื่อนต่ำ: ค่าสัมประสิทธิ์แรงเสียดทานที่ต่ำช่วยให้การเคลื่อนที่รวดเร็วและประหยัดพลังงาน.
- ง่ายต่อการติดตั้งและหล่อลื่น: การออกแบบช่วยให้การติดตั้งทำได้ง่าย และการหล่อลื่นก็สะดวก.
- สามารถเปลี่ยนชิ้นส่วนได้ (บางรุ่น): รางเลื่อนเชิงเส้น HIWIN มีทั้งแบบที่สามารถเปลี่ยนกันได้ (Interchangeable Type) และแบบที่เข้าคู่กัน (Non-interchangeable Type) ซึ่งช่วยเพิ่มความยืดหยุ่นในการบำรุงรักษาและเปลี่ยนชิ้นส่วน.
การติดตั้งและการใช้งาน
- การทำความสะอาด: รางเลื่อน HIWIN ถูกเคลือบด้วยน้ำมันกันสนิมก่อนจัดส่ง ควรทำความสะอาดน้ำมันกันสนิมนี้ออกก่อนที่จะเคลื่อนย้ายหรือใช้งานบล็อก.
- การจัดเรียงราง: สำหรับรางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งตามเครื่องหมายลูกศรและหมายเลขลำดับที่ระบุไว้.
- ห้ามถอดบล็อก: ไม่ควรถอดบล็อกออกจากรางเมื่อประกอบรางเลื่อน เนื่องจากอาจทำให้ลูกบอลหลุดออกและส่งผลกระทบต่อความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: ควรหลีกเลี่ยงไม่ให้วัตถุแปลกปลอมเข้าสู่บล็อก และไม่ควรถอดชิ้นส่วนใดๆ ของรางเลื่อน.
- การหล่อลื่น: ควรหล่อลื่นบล็อกหลังจากประกอบรางเลื่อนเข้ากับเครื่องจักรแล้ว เพื่อให้แน่ใจว่ามีการหล่อลื่นที่เพียงพอต่อการทำงาน. นอกจากนี้ แนะนำให้ปิดส่วนบนของรางเลื่อนด้วยฝาปิด (cap) เพื่อเพิ่มอายุการใช้งานและความแม่นยำในการวิ่ง.
- การจัดเก็บ: เมื่อไม่ได้ใช้งาน ควรจับรางเลื่อนในแนวนอนเพื่อหลีกเลี่ยงการหลุดออกจากราง.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | HGH65CA |
| ขนาดของชุดประกอบ (มม.) H | 90 |
| ขนาดของชุดประกอบ (มม.) H₁ | 15 |
| ขนาดของชุดประกอบ (มม.) N | 31.5 |
| ขนาดของตัวบล็อก (มม.) W | 126 |
| ขนาดของตัวบล็อก (มม.) B | 76 |
| ขนาดของตัวบล็อก (มม.) B₁ | 25 |
| ขนาดของตัวบล็อก (มม.) C | 70 |
| ขนาดของตัวบล็อก (มม.) L₁ | 144.2 |
| ขนาดของตัวบล็อก (มม.) L | 200.2 |
| ขนาดของตัวบล็อก (มม.) K₁ | 43.1 |
| ขนาดของตัวบล็อก (มม.) K₂ | 14 |
| ขนาดของตัวบล็อก (มม.) G | 12.9 |
| ขนาดของตัวบล็อก (มม.) M×l | M16x20 |
| ขนาดของตัวบล็อก (มม.) T | 25 |
| ขนาดของตัวบล็อก (มม.) H₂ | 15 |
| ขนาดของตัวบล็อก (มม.) H₃ | 15 |
| ขนาดของราง (มม.) Wᴿ | 63 |
| ขนาดของราง (มม.) Hᴿ | 53 |
| ขนาดของราง (มม.) D | 26 |
| ขนาดของราง (มม.) h | 22 |
| ขนาดของราง (มม.) d | 18 |
| ขนาดของราง (มม.) P | 150 |
| ขนาดของราง (มม.) E | 35 |
| สลักเกลียวสำหรับยึดราง (มม.) | M16x50 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 213.2 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 287.48 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 6.65 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 5.87 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 5.87 |
| น้ำหนัก บล็อก (กก.) | 7.00 |
| น้ำหนัก ราง (กก./ม.) | 21.18 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทหลัก | HGH Series (บล็อกทรงสี่เหลี่ยม), HGW Series (บล็อกหน้าแปลน), HGL Series |
| ขนาด (Sizes) | มีให้เลือกหลายขนาดตั้งแต่ 15mm ไปจนถึง 65mm (เช่น 15, 20, 25, 30, 35, 45, 55, 65) |
| ระดับความแม่นยำ | C (Normal), H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| มุมสัมผัสเม็ดลูกปืน | 45 องศา |
| การรับโหลด | รับโหลดได้เท่ากันทั้ง 4 ทิศทาง (แนวรัศมี, ย้อนรัศมี, แนวข้าง) |
| คุณสมบัติเด่น | แข็งแกร่ง, รับน้ำหนักสูง, ดูดซับความคลาดเคลื่อนในการติดตั้งได้ (Self-aligning) |
| วัสดุ | เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สแตนเลส (รุ่นพิเศษ) |
