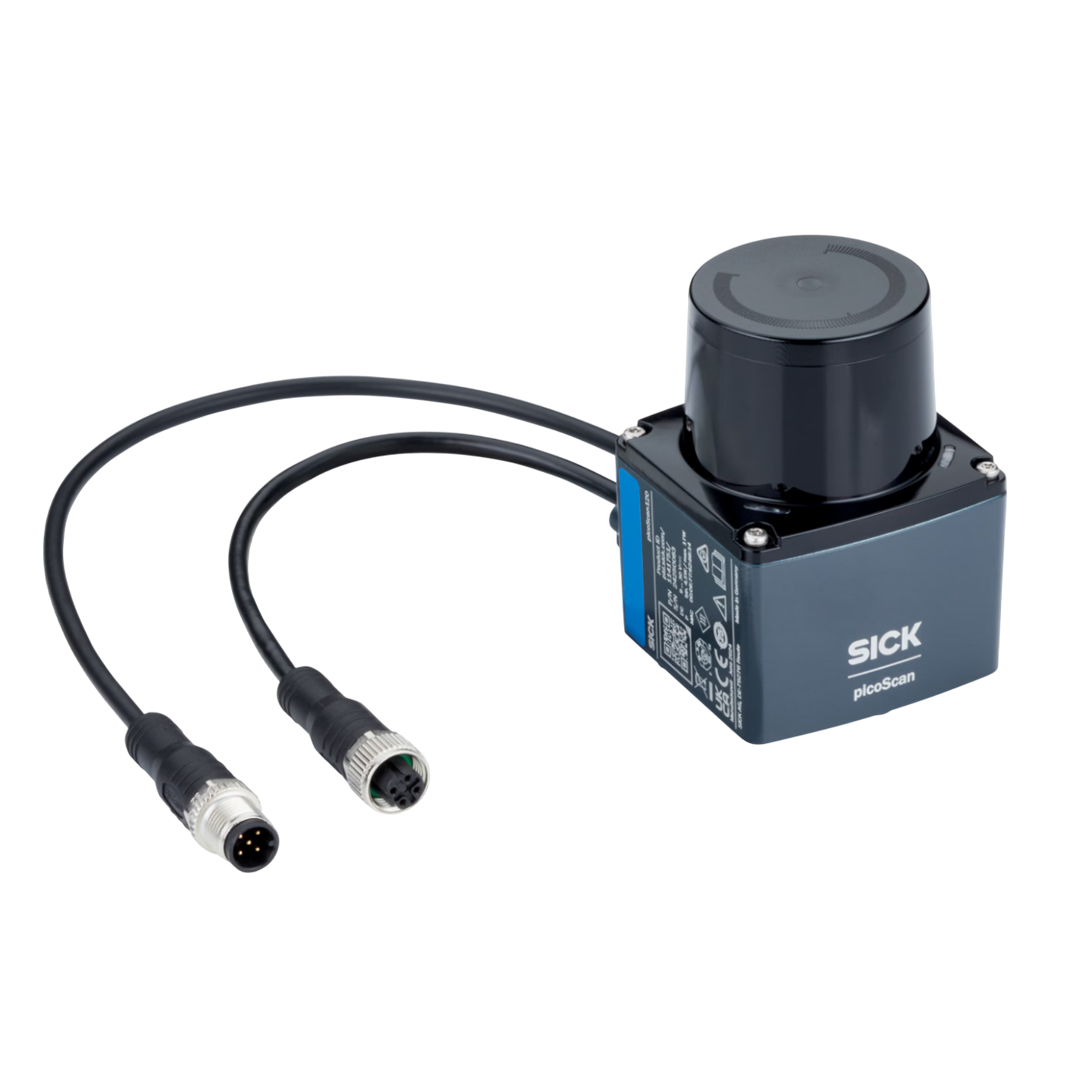

LiDAR and Radar Sensors SICK รุ่น LiDAR Sensors PICS120-AX1100 เซ็นเซอร์วัดระยะทาง
LiDAR and Radar Sensors SICK รุ่น LiDAR Sensors PICS120-AX1100 เซ็นเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด LiDAR and Radar Sensors SICK รุ่น LiDAR Sensors PICS120-AX1100 เซ็นเซอร์วัดระยะทาง
SICK เป็นบริษัทชั้นนำระดับโลกที่เชี่ยวชาญด้านเซนเซอร์และโซลูชันระบบอัตโนมัติ โดยเซนเซอร์ LiDAR และ Radar ของ SICK ได้รับความนิยมอย่างแพร่หลายทั้งในอุตสาหกรรมการผลิต ระบบขนส่งอัตโนมัติ ไปจนถึงงานด้านความปลอดภัยและการจราจร
คุณสมบัติ
คุณสมบัติ
SICK เป็นผู้ผลิตเซ็นเซอร์และโซลูชันเซ็นเซอร์สำหรับการใช้งานอุตสาหกรรมที่มีชื่อเสียง เซ็นเซอร์ LiDAR (Light Detection and Ranging) จาก SICK มีความแม่นยำและเชื่อถือได้ในการวัดระยะทางและตรวจจับวัตถุ เหมาะสำหรับการใช้งานทั้งภายในและภายนอกอาคาร แม้ในสภาพอากาศที่เลวร้าย
picoScan100
เซนเซอร์ LiDAR แบบ 2 มิติ – ประสิทธิภาพสูงและคุ้มค่าในตัวเรือนขนาดกะทัดรัด ด้วยระยะการสแกนที่กว้าง ความละเอียดเชิงมุมที่แม่นยำ และความไวสูง เซนเซอร์ LiDAR แบบ 2 มิติรุ่น picoScan100 ได้สร้างมาตรฐานใหม่ในฐานะผู้สืบทอดของรุ่น TiM พวกมันสามารถตรวจจับวัตถุที่มีขนาดเล็กและสีเข้มได้อย่างน่าเชื่อถือ เซนเซอร์เหล่านี้ให้ข้อมูลการวัดที่แม่นยำ และมาพร้อมการประมวลผลข้อมูลในตัว ซึ่งสามารถส่งผ่านได้ทางอินเทอร์เฟซการสื่อสารหลากหลายแบบเซนเซอร์ picoScan100 ที่มีเทคโนโลยี multi-echo และตัวเรือนที่แข็งแรงนี้สามารถให้ผลการวัดที่เชื่อถือได้ แม้ในสภาพแวดล้อมที่เลวร้าย เหมาะสำหรับการใช้งานอุตสาหกรรมที่ต้องการความแม่นยำทั้งภายในและภายนอกอาคาร รุ่น picoScan120 และ picoScan150 (Core, Prime, Pro) มีคุณสมบัติที่หลากหลายเพื่อรองรับความต้องการเฉพาะทาง
คุณสมบัติ
- ตัวเรือนกะทัดรัด แข็งแรงทนทาน
- ระยะการสแกน: 75 เมตร (ค่าการสะท้อนกลับ 90%); ความละเอียดเชิงมุม: 0.5° ถึง 0.05°
- โปรไฟล์การตรวจจับแบบไดนามิก (Dynamic Sensing Profiles)
- ความแม่นยำในการวัดสูง – สัญญาณรบกวนต่ำ ความเรียบของพื้นที่สแกน และความแม่นยำเชิงมุม
- อัตราการสแกน: 15 Hz ถึง 50 Hz
- เทคโนโลยี Multi-echo
- รองรับไดรเวอร์: ROS, C++ และ Python
- แอปพลิเคชันในตัว เช่น การระบุตำแหน่งตามแนวขอบบนรุ่น picoScan150-LOC
ประโยชน์
- ประหยัดพื้นที่ในการติดตั้งเซนเซอร์
- ตรวจจับวัตถุขนาดเล็กและสีเข้มได้อย่างแม่นยำ แม้ในระยะไกล
- สามารถปรับแต่งให้เหมาะกับความต้องการของแต่ละแอปพลิเคชันได้อย่างยืดหยุ่น
- ความพร้อมในการวัดสูง แม้ในสภาพแวดล้อมภายนอกที่สมบุกสมบัน
- ความพร้อมใช้งานของข้อมูลการวัดสูง ช่วยให้การระบุตำแหน่งและการนำทางของหุ่นยนต์เคลื่อนที่ เช่น AGV และ AMR มีประสิทธิภาพและเชื่อถือได้
- เทคโนโลยีการเชื่อมต่อและการรวมข้อมูลที่ยืดหยุ่น
- ความคุ้มค่าสูง: ค่าใช้จ่ายในการจัดหาและการใช้งานต่ำ
- ติดตั้งง่ายและเปลี่ยนเครื่องได้อย่างรวดเร็ว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Application | Indoor |
| Variant | Standard (not pre-configured) |
| Measurement principle | HDDM+ |
| Light source | Infrared (905 nm) |
| Laser class | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) |
| Aperture angle | Horizontal 276° |
| Scanning frequency | 20 Hz |
| Angular resolution | Horizontal 0.1° |
| Scan field flatness | Typ. ± 1° |
| Working range | 0.05 m ... 30 m 1) |
| Blind zone | 0 m ... 0.05 m |
| Scanning range | At 90% remission and 10 klx 30 m At 10% remission and 10 klx 18 m |
| Spot size | Divergence, typ.: 4.8 mrad On the optics cover: 8 mm |
| Amount of evaluated echoes | 1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Connection type | 1 x “Ethernet” connection, 4-pin M12 female connector (0.25 m), D-coded 1 x “POWER” connection, 5-pin M12 male connector (0.35 m), A-coded |
| Supply voltage | 9 V DC ... 30 V DC |
| Power consumption | Typ. 4.5 W, Max. 10.5 W with loaded digital outputs |
| Output current | ≤ 200 mA |
| Housing material | Aluminum |
| Housing color | Anthracite gray (RAL 7016) |
| Optical hood | Polycarbonate, scratch-resistant coating |
| Enclosure rating | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
| Protection class | III (IEC 61140:2016-11) |
| Electrical safety | IEC 61010-1:2010-06+AMD1:2016 |
| Weight | 220 g, without connecting cable 250 g, with connecting cable |
| Dimensions (L x W x H) | 60 mm x 60 mm x 82 mm (without connecting cable) |
| Ventilation element | Yes |
| MTBF | > 100 years |
