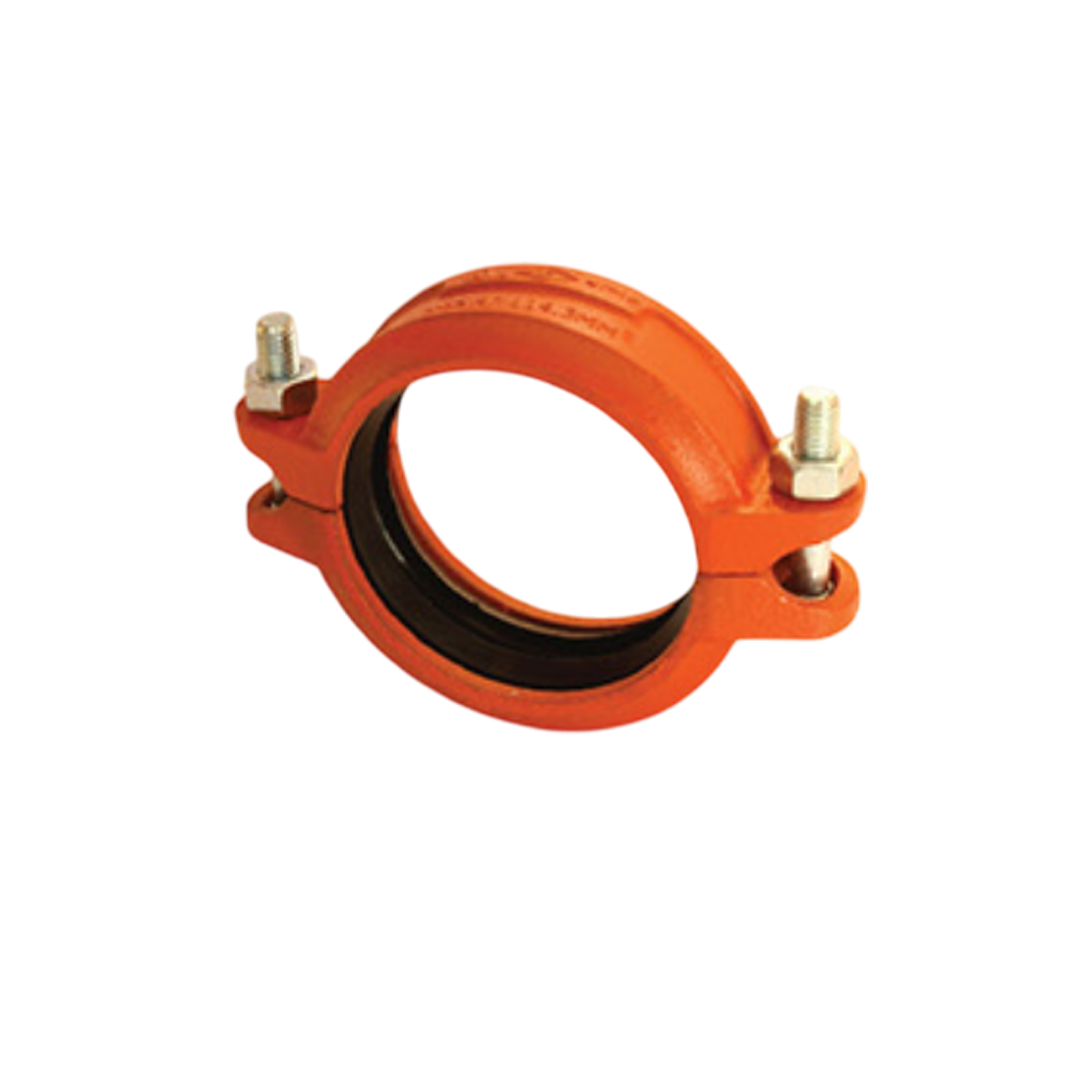

Grooved Coupling MECH ชนิด Rigid Coupling F3R125-000 1G ขนาด 141.3 มม. 5 นิ้ว
Grooved Coupling MECH ชนิด Rigid Coupling F3R125-000 1G ขนาด 141.3 มม. 5 นิ้ว
MECH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Grooved Coupling MECH ชนิด Rigid Coupling F3R125-000 1G ขนาด 141.3 มม. 5 นิ้ว
MECH Grooved Coupling หรือข้อต่อร่องรอบวงของแบรนด์ MECH คือข้อต่อที่ออกแบบมาเพื่อเชื่อมต่อท่อสองท่อนเข้าด้วยกันอย่างแข็งแรงและยืดหยุ่น โดยไม่ต้องใช้การเชื่อมหรือการเกลียว ซึ่งเป็นที่นิยมใช้กันอย่างแพร่หลายในระบบท่อส่งน้ำ, สารเคมี, ท่อดับเพลิง, และระบบ HVAC (Heating, Ventilation, and Air Conditioning) Grooved Coupling ของ MECH ทำงานโดยอาศัยร่องที่ทำไว้รอบปลายท่อทั้งสองด้าน ซึ่งตัวข้อต่อจะมีลักษณะเป็นแคลมป์โลหะสองชิ้น (housing) ที่ประกบกันเข้ากับท่อผ่านร่อง และยึดด้วยน็อต-สกรู พร้อมแหวนยาง (gasket) ที่อยู่ภายในเพื่อป้องกันการรั่วซึม และช่วยดูดซับแรงสั่นสะเทือน ความดัน และการเคลื่อนไหวเล็กน้อยของท่อได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภทข้อต่อ Rigid Coupling (แบบแข็ง)
- รูปแบบ Grooved-End Coupling (ใช้กับท่อที่มีร่อง)
- วัสดุ เหล็กหล่อเหนียว (Ductile Iron), เกรด ASTM A536
- การเคลือบผิว Epoxy Coating หรือ Galvanized
- แหวนยาง (Gasket) EPDM / NBR – ทนความร้อนและแรงดัน
- แรงดันใช้งาน สูงสุดถึง 500 psi (ขึ้นกับขนาดท่อและระบบ)
- ขนาดรองรับ 1" ถึง 18"
- มาตรฐานรองรับ ANSI / UL / FM / ISO
ข้อดี
- ติดตั้งง่ายและรวดเร็วกว่าแบบเชื่อม (Welding)
- สามารถถอดเปลี่ยนได้ง่าย
- ลดแรงสั่นสะเทือนบางระดับ (แม้จะเป็นแบบ Rigid)
- ประหยัดค่าแรงและเวลา
- เชื่อถือได้ในระบบที่ต้องการความมั่นคงสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- เตรียมปลายท่อให้มีร่อง (Groove) ตามมาตรฐาน AWWA C606 หรือเทียบเท่า
- วาง Gasket ลงบนปลายท่อ
- นำ Coupling มาประกบครอบร่อง
- ขัน Bolts/Nuts จนแน่นด้วย Torque ที่เหมาะสม
- ตรวจสอบแนวท่อและความแน่นของข้อต่อ
การใช้งาน
- ระบบดับเพลิง (Fire Protection Systems)
- ระบบส่งน้ำ (Water Distribution)
- ระบบท่ออุตสาหกรรม
- ระบบ HVAC
- ระบบป้องกันแรงสั่นสะเทือน (ด้วยการใช้ร่วมกับ Flexible Coupling)
- ใช้ในพื้นที่ที่ต้องการ การเชื่อมต่อที่มั่นคง ไม่มีการเคลื่อนไหวของท่อ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดท่อ (Nominal Size) | 125 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) Basic | 141.3 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) เบี่ยงเบนมาตรฐาน (Tolerance) | 1.42 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) เบี่ยงเบนมาตรฐาน (Tolerance) | -0.79 |
| ที่นั่งปะเก็น (Gasket seat A ±0.76) | 15.88 |
| ความกว้างร่อง (Groove Width B ±0.76) | 8.74 |
| เส้นผ่านศูนย์กลางร่อง (Groove Dia C Basic) | 137.03 |
| เส้นผ่านศูนย์กลางร่องเบี่ยงเบนมาตรฐาน (Tolerance) | -0.56 |
| เส้นรอบวงร่องกรุ๊ฟ (ไม่หัก tolerance) Max มม. | 430.493448 |
| เส้นรอบวงร่องกรุ๊ฟ + tolerance Min | 428.734152 |
| ความลึกของร่อง (Groove Depth D) มม. | 2.13 |
| ความหนาผนังขั้นต่ำ (Min. Allow wall thickness T) | 2.9 |
| เส้นผ่านศูนย์กลางขยายสูงสุด (Max Allow Flare Dia F) | 143.5 |
