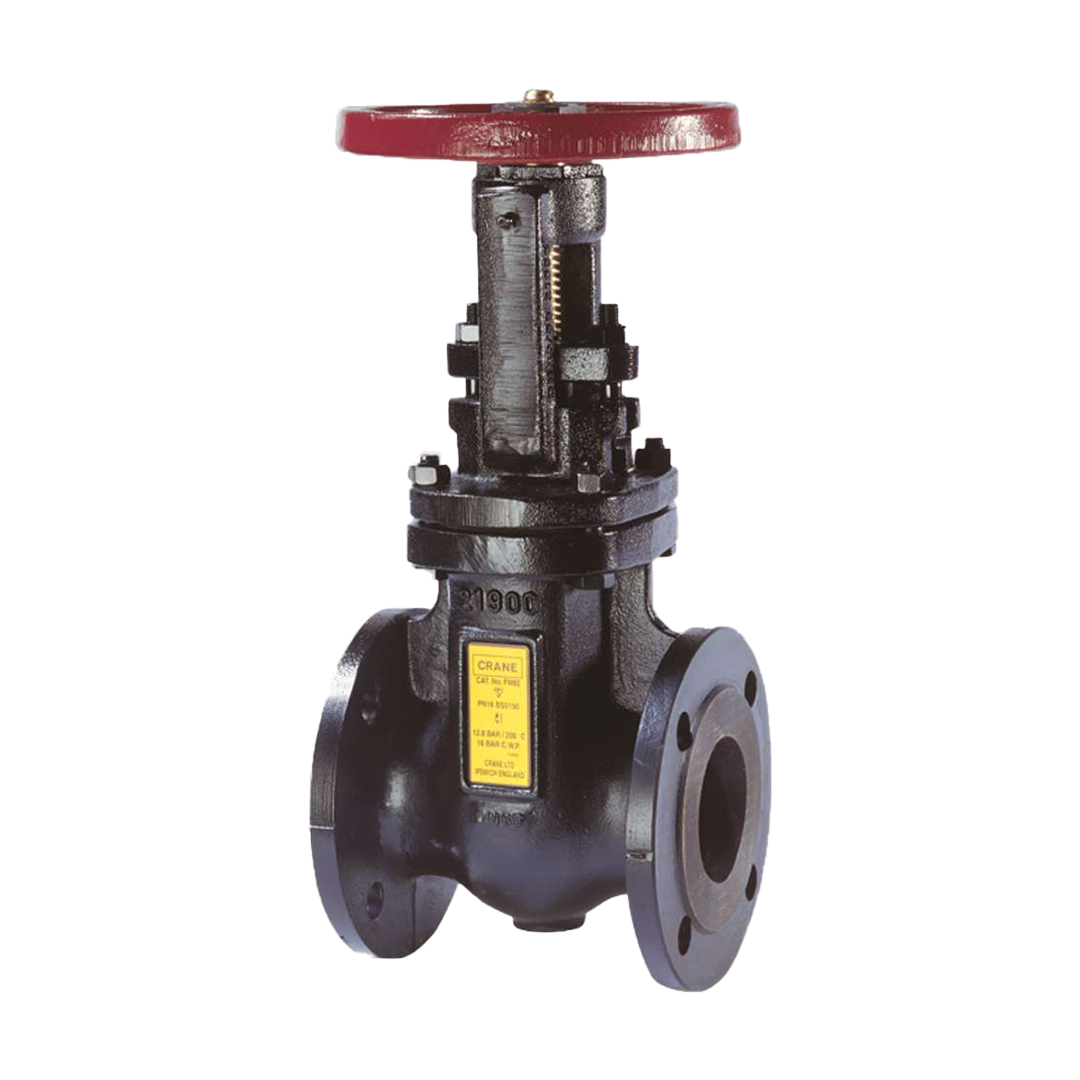

Gate Valve Crane 12 นิ้ว Cast Iron, OS&Y Rising Stem, Model FM82 Class PN16 (232 Psi)
Gate Valve Crane 12 นิ้ว Cast Iron, OS&Y Rising Stem, Model FM82 Class PN16 (232 Psi)
Crane
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
150,363.15 ฿
ราคาปกติ
ราคาโปรโมชัน
150,363.15 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gate Valve Crane 12 นิ้ว Cast Iron, OS&Y Rising Stem, Model FM82 Class PN16 (232 Psi)
Gate Valve Crane เป็นวาล์วชนิดหนึ่งที่ใช้ควบคุมการไหลของน้ำผ่านท่อ โดยถูกออกแบบมาเพื่อการใช้งานให้เข้าที่ สำหรับงานบำรุงรักษา หรือซ่อมแซม Gate Valve Crane ประเภทนี้มักใช้ในโรงบำบัดน้ำ โรงบำบัดน้ำเสีย และงานอุตสาหกรรมอื่นๆ ที่การควบคุมน้ำเป็นสิ่งสำคัญ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่นเกทวาล์ว Gate Valve Crane
โดยรวมแล้ว Gate Valve Crane FM82 นั้นเป็นวาล์วที่ทนทาน ใช้งานง่าย ราคาไม่แพง และเหมาะสำหรับใช้งานหลากหลาย ใช้ในระบบน้ำ น้ำเสีย และอุตสาหกรรมต่างๆ ด้วยคุณสมบัติเหล่านี้ ทำให้ Gate Valve Crane FM82 เหมาะสำหรับใช้ในระบบท่อน้ำ ระบบดับเพลิง และงานอุตสาหกรรมที่ต้องการวาล์วที่ทนทานและควบคุมการไหลได้ดี
- ทำจากเหล็กหล่อ (Cast Iron) ทนทานต่อการกัดกร่อน
- เป็นแบบ OS&Y (Outside Screw and Yoke) ที่ก้านวาล์วยื่นออกมานอกตัววาล์ว ทำให้สามารถตรวจสอบการทำงานได้ง่าย
- เป็นแบบ Rising Stem ที่ก้านวาล์วจะยกขึ้นเมื่อเปิดวาล์ว ทำให้ทราบสถานะการเปิด-ปิดได้ง่าย
- มีหลายขนาดให้เลือก เช่น 2.5 นิ้ว, 3 นิ้ว, 4 นิ้ว, 6 นิ้ว, 8 นิ้ว, 10 นิ้ว, 12 นิ้ว, 14 นิ้ว และ 16 นิ้ว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด | ระดับความดัน | สิ้นสุดการเชื่อมต่อ | วัสดุ |
| 50 มม. ถึง 300 มม | PN16 | หน้าแปลน BS EN 1092-2 PN16 | เหล็กดัด |
เอกสารข้อมูล
เอกสารข้อมูล
เกทวาล์ว Gate Valve เหมาะกับงานอุตสาหกรรมอะไรบ้าง?
อ่านบทความ
Gate valve คืออะไร และมีกี่แบบ ?
อ่านบทความ
| No. | Part | Material |
|---|---|---|
| 1 | Body | Cast Iron BS EN 1561 GJL-250 |
| 2 | Bonnet/Yoke | Cast Iron BS EN 1561 GJL-250 |
| 2 | Bonnet | Cast Iron BS EN 1561 GJL-250 |
| 3 | Disc | Cast Iron BS EN 1561 GJL-250 |
| 4 | Stem | Stainless Steel 410 S21 |
| 5 | Body Seat Ring | Bronze BS EN 1982 CC491K |
| 6 | Disc Seat Ring | Bronze BS EN 1982 CC491K |
| 7 | Yoke Sleeve Bronze | BS EN 1982 CC491K |
| 8 | Yoke Sleeve Retg Nut | Ductile Iron ASTM A536 65-45-12 |
| 9 | Yoke Sleeve Nut | Malleable Iron BS EN 1562 GJMB 300-6 |
| 10 | Gland Flange | Malleable Iron BS EN 1562 GJMB 300-6 |
| 11 | Gland (2"-4") | Brass BS EN 12164 CW721R |
| 11 | Gland (5"-12") | Malleable Iron BS EN 1562 GJMB-300-6 |
| 13 | Packing | Graphite |
| 14 | Bonnet Gasket | Graphite wrapped with SS304 |
| 16 | Handwheel | Malleable Iron BS EN 1562 GJMB-300-6 |
| 18 | Body Plate | Aluminium |
| 20 | Yoke | Cast Iron BS EN 1561 GJL-250 |
Dimensions & Weights
| SIZE(mm) | WEIGHT(Kg) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 22.5 | 178 | 20 | 165 | 334 | 399 | 19 | 203 | 102 |
| 65 | 26.4 | 190 | 20 | 185 | 354 | 432 | 19 | 203 | 122 |
| 80 | 31 | 203 | 22 | 200 | 375 | 469 | 19 | 203 | 135 |
| 100 | 44.3 | 229 | 24 | 220 | 449 | 566 | 22 | 229 | 155 |
| 125 | 72.3 | 254 | 26 | 254 | 575 | 714 | 28.5 | 305 | 185 |
| 150 | 88.1 | 267 | 26 | 279 | 649 | 813 | 28.5 | 305 | 212 |
| 200 | 140 | 292 | 30 | 340 | 800 | 1013 | 34.9 | 356 | 248 |
| 250 | 225 | 330 | 32 | 405 | 984 | 1257 | 39.7 | 406 | 320 |
| 300 | 314 | 356 | 32 | 460 | 1127 | 1454 | 39.7 | 457 | 378 |
