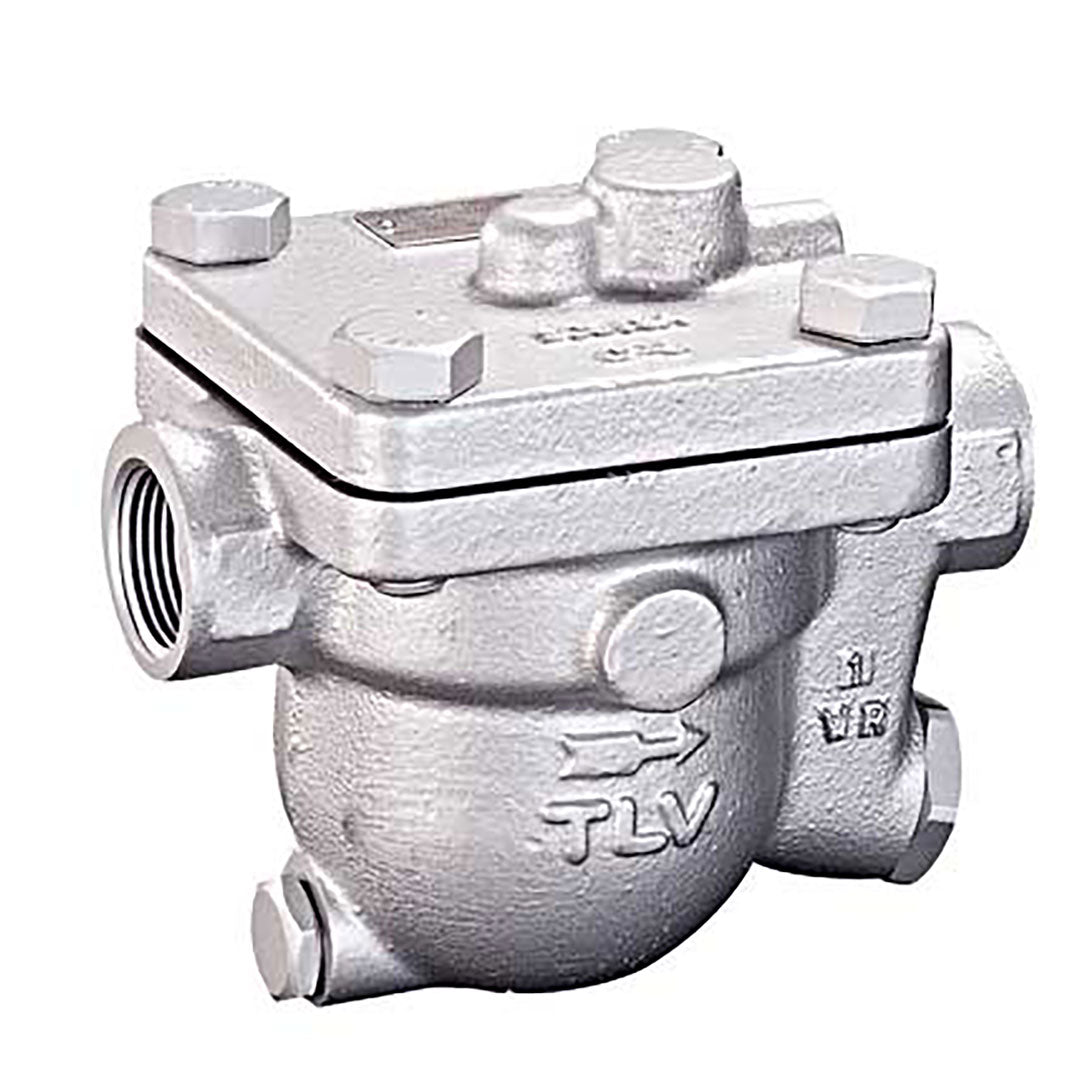

Free Float Steam Trap TLV Modle J5X ขนาด 32มม. (1.1/4 นิ้ว)

เป็นวาล์วดักไอน้ำเหล็กหล่อ ที่มีความทนทานเชื่อถือได้ พร้อมการปิดทีสนิท เหมาะสำหรับใช้กับ อุปกรณ์งานที่มีขนาดเล็ก ถึงขนาดกลาง

• การเคลื่อนที่แบบอิสระด้วยตัวของลูกบอลเอง ทำให้มีความต่อเนื่องในการระบายที่ราบรื่น,ของเหลวหรือน้ำที่ถูกปล่อยทิ้งจึงอยู่ในอัตราเร่งทีต่ำ เนื่องด้วยค่าการทำงานที่แปรผันตามปริมาณ
• เพียงชิ้นส่วนเดียวที่มีการเคลื่อนไหว คือตัวลูกบอลลอยอิสระทำให้เป็นการป้องกันการสึกหรออย่างดีสำหรับอุปกรณ์ และยืดอายุงานได้นานขึ้น ไม่ต้องกังวลเรื่องการบำรุงรักษา
• แผ่นสเตนเลสขนาดเล็กที่ทำงานตามอุณหภูมิ หรือเรียกอีกอย่างว่า X-element ด้วยคุณลักษณะพิเศษแบบ “ปล่อยผ่าน” จะทำงานโดยไล่อากาศออกแบบอัตโนมัติจนกระทั่งใกล้ถึงจุดอุณหภูมิของไอน้ำ
• ด้วยตัวกรองด้านในที่มีพื้นที่มาก ทำให้แน่ใจได้ถึงการทำงานที่จะไม่ติดขัดไปอีกนาน
• ง่ายต่อการบำรุงรักษาทำความสะอาด ชิ้นส่วนภายในสามารถถอดเปลี่ยนหน้างาน ลดปัญหาค่าบำรุงรักษา

การทำงานของวาล์วดักไอน้ำแบบลูกลอยอิสระ TLV รุ่น J5X

วาล์วดักไอน้ำแบบลูกลอยอิสระ TLV รุ่น J5X เป็นวาล์วที่เชื่อถือได้และทนทาน เหมาะสำหรับใช้กับอุปกรณ์ขนาดเล็กถึงปานกลางในระบบท่อไอน้ำ วาล์วนี้ใช้กลไกลูกลอยอิสระเพื่อระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบอย่างมีประสิทธิภาพ

หลักการทำงานของวาล์วดักไอน้ำแบบลูกลอยอิสระ TLV รุ่น J5X:

กลไกภายใน

• ภายในวาล์วมีลูกลอยอิสระทำจากสแตนเลสสตีล เคลื่อนที่ได้อย่างอิสระภายในตัววาล์ว
• ช่องทางเข้าของไอน้ำ อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท อยู่ด้านล่างของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว น้ำหนักของคอนเดนเสทจะดันลูกลอยลง
• การกระทำนี้จะปิดช่องทางเข้าของไอน้ำและเปิดช่องทางระบายคอนเดนเสท ช่วยให้คอนเดนเสทระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อระดับของคอนเดนเสทลดลง ลูกลอยที่เบาจะลอยขึ้น
• สิ่งนี้จะกระตุ้นให้ช่องทางระบายคอนเดนเสทปิดและช่องทางเข้าของไอน้ำเปิด ช่วยให้ไอน้ำไหลผ่านวาล์วอีกครั้ง

วาล์วดักไอน้ำแบบลูกลอยอิสระ TLV รุ่น J5X

• การระบายคอนเดนเสทที่มีประสิทธิภาพ: กลไกลูกลอยอิสระจะระบายคอนเดนเสทอย่างต่อเนื่องด้วยความเร็วต่ำและราบรื่น ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ
• การทำงานแบบปรับอัตโนมัติ: วาล์วจะปรับตามการเปลี่ยนแปลงของภาระงานโดยอัตโนมัติ ช่วยให้มั่นใจได้ว่าการระบายคอนเดนเสทจะสม่ำเสมอ แม้ว่าการไหลของไอน้ำจะมีการเปลี่ยนแปลง
• โครงสร้างทนทาน: ตัววาล์วทำจากเหล็กหล่อหรือเหล็กหล่อเหนียวพร้อมกับชิ้นส่วนภายในสแตนเลสสตีล ช่วยให้มั่นใจได้ว่าจะทำงานได้ยาวนานและทนทานต่อการสึกหรอ
• การบำรุงรักษาที่ง่าย: ด้วยชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว (ลูกลอยอิสระ) วาล์วนี้จึงต้องการการบำรุงรักษาเพียงเล็กน้อย ช่วยลดเวลาการหยุดทำงานและค่าใช้จ่ายในการบำรุงรักษา
• ใช้งานได้หลากหลาย: เหมาะสำหรับใช้งานทั่วไปในระบบท่อไอน้ำ เช่น หม้อแลกเปลี่ยนความร้อน ท่อไอน้ำ และหม้อต้ม

หมายเหตุเพิ่มเติม

• วาล์วดักไอน้ำแบบลูกลอยอิสระ TLV รุ่น J5X เข้ากันได้กับทั้งไอน้ำอิ่มตัวและไอน้ำร้อนเกินจุดเดือด
• วาล์วมีหลายขนาด โดยทั่วไปมีขนาดตั้งแต่ 15 มม. (1/2 นิ้ว) ถึง 50 มม. (2 นิ้ว) ช่วยให้คุณเลือกขนาดที่เหมาะสมกับระบบท่อของคุณ
• สิ่งสำคัญคือต้องเลือกขนาดและรุ่นที่เหมาะสมตามขนาดท่อ อัตราการไหลของไอน้ำ และความดันการทำงานเพื่อให้แน่ใจว่าประสิทธิภาพการทำงานสูงสุด

ข้อมูลจำเพาะ Free Float Steam Trap TLV

รูปภาพขนาด Free Float Steam Trap TLV

ตารางขนาด Free Float Steam Trap TLV

Size	32mm
L	160
H	182
H1	106
W	108
Weight (Kg)	5.8
