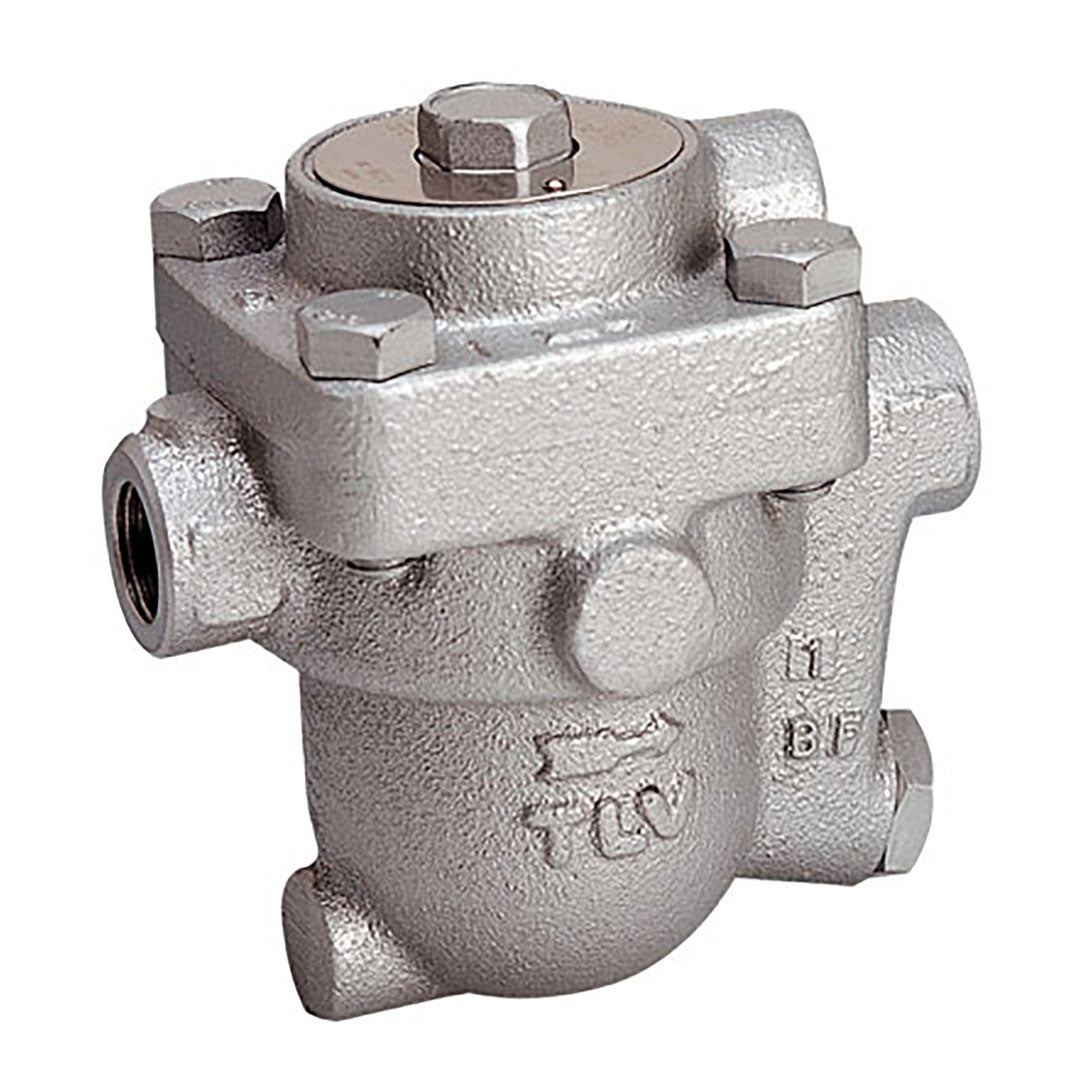

Free Float Steam Trap TLV Modle J3X ขนาด 15มม. (1/2 นิ้ว)

เป็นวาล์วด้กไอน้ำเหล็กหล่อที่มีความทนทานที่เชื่อถือได้ พร้อมการปิดทีสนิท เหมาะสำหรับใช้กับ อุปกรณ์งานที่มีขนาดเล็ก

• การเคลื่อนที่แบบอิสระด้วยตัวของลูกบอลเอง ทำให้มีความต่อเนื่องใน การระบายที่ราบรื่น,ของเหลวหรือน้ำที่ถูกปล่อยทิ้งจึงอยู่ในอัตราเร่งที ต่ำ เนื่องด้วยค่าการทำงานที่แปรผันตามปริมาณ
• เพียงชิ้นส่วนเดียวที่มีการเคลื่อนหว คือตัวลูกบอลลอยอิสระทำให้ เป็นการป้องกันการสึกหรออย่างดีสำหรับอุปกรณ์ และยืดอายุงานได้ นานขึ้น ไม่ต้องกังวลเรื่องการบำรุงรักษา
• แผ่นสเตนเลสขนาดเล็กที่ทำงานตามอุณหภูมิ หรือเรียกอีกอย่างว่ x-element ด้วยคุณลักษณะพิศษแบบ "ปล่อยผ่าน" จะทำงานโดยใล่อากาศออกแบบ อัตโนมัติจนกระทั่งใกล้ถึงจุดอุณหภูมิของไอน้ำ
• ด้วยตัวกรองต้านในที่มีพื้นที่มาก ทำให้แน่ใจได้ถึงการทำงานที่จะไม่ติดขัดไปอีกนาน
• ง่ายต่อการบำรุงรักษาทำความสะอาด ชิ้นส่วนภายในสามารถถอดเปลี่ยนหน้างาน ลดปัญหา ค่าบำรุงรักษา

หลักการทำงานของ Free Float Steam Trap TLV รุ่น J3X

Free Float Steam Trap TLV รุ่น J3X เป็นวาล์วดักไอน้ำแบบลูกลอยอิสระ เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ช่วยระบายคอนเดนเสท (น้ำที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบได้อย่างมีประสิทธิภาพ โดยมีจุดเด่นคือ การออกแบบที่เรียบง่าย ทนทาน และมีเพียงชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว

หลักการทำงาน

กลไกภายใน:

• ภายในตัววาล์วมี ลูกลอยอิสระ (free float) ทำจากสแตนเลสสตีล สามารถเคลื่อนที่ได้อย่างอิสระ
• ช่องทางเข้าของไอน้ำ (steam inlet) อยู่ด้านบนของวาล์ว
• ช่องทางระบายคอนเดนเสท (condensate outlet) อยู่ด้านล่างของวาล์ว

การระบายคอนเดนเสท

• เมื่อคอนเดนเสทเย็นไหลเข้าสู่วาล์ว น้ำหนักของคอนเดนเสทจะกดลูกลอยลง
• ช่องทางเข้าของไอน้ำจะปิด ช่องทางระบายคอนเดนเสทจะเปิด ทำให้คอนเดนเสทระบายออกจากระบบ

การไหลของไอน้ำ

• เมื่อระดับของคอนเดนเสทลดลง ลูกลอยที่เบาจะลอยตัวขึ้น
• ช่องทางเข้าของไอน้ำจะเปิด ช่องทางระบายคอนเดนเสทจะปิด ไอน้ำสามารถไหลผ่านวาล์วได้อีกครั้ง

Free Float Steam Trap TLV รุ่น J3X

• ออกแบบเรียบง่าย ทนทาน: มีเพียงชิ้นส่วนที่เคลื่อนที่เพียงชิ้นเดียว (ลูกลอย) ช่วยลดการสึกหรอ และยืดอายุการใช้งาน
• วัสดุคุณภาพสูง: ตัววาล์วผลิตจากเหล็กหล่อ ชิ้นส่วนภายในเป็นสแตนเลสสตีล ทนทานต่อความร้อน และการกัดกร่อน
• ติดตั้งง่าย: ด้วยโครงสร้างที่เรียบง่าย ทำให้ติดตั้งได้สะดวก
• ใช้งานทั่วไป: เหมาะสำหรับใช้งานในระบบท่อไอน้ำทั่วไป ที่มีแรงดันไม่เกิน 21 บาร์ (300 psi) และ ขนาดท่อตั้งแต่ 1/2 นิ้ว ถึง 1 นิ้ว

หมายเหตุ

• สำหรับระบบที่มีความต้องการเฉพาะ เช่น แรงดันใช้งานสูงกว่า 21 บาร์ หรือขนาดท่อใหญ่กว่า 1 นิ้ว ควรเลือกใช้รุ่นอื่นที่เหมาะสมกว่า
• ข้อมูลนี้เป็นข้อมูลทั่วไป ควรศึกษาคู่มือการใช้งานของผู้ผลิตเพิ่มเติม

ข้อดีเพิ่มเติมของ Free Float Steam Trap TLV รุ่น J3X

• ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว ป้องกันการสูญเสียความร้อน
• ใช้งานง่าย: ดูแลรักษาง่าย
• มีขนาดให้เลือกหลากหลาย: เหมาะกับขนาดท่อที่หลากหลาย
• ราคาประหยัด: เมื่อเทียบกับวาล์วดักไอน้ำแบบอื่น

Free float steam trap TLV

รูปภาพขนาด Free float steam trap TLV

ตารางขนาด Free float steam trap TLV

Size	15mm
L	120
H	130
H1	75
W	80
Weight (Kg)	2.7
