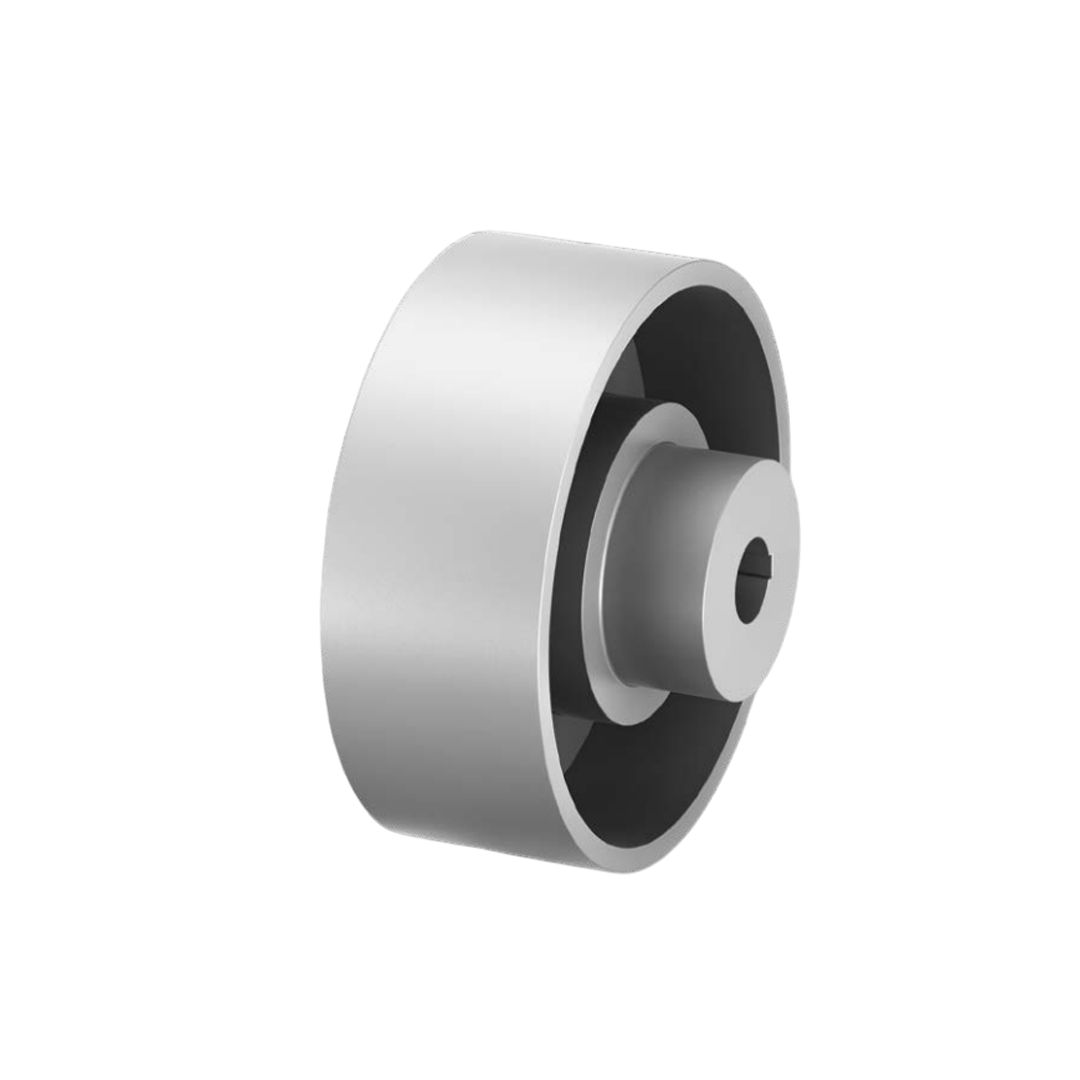

Elastomer Jaw Couplings RINGFEDER TNM EBT WN0519-315 ขนาด 194
Elastomer Jaw Couplings RINGFEDER TNM EBT WN0519-315 ขนาด 194
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,669.00 ฿
ราคาปกติ
ราคาโปรโมชัน
5,669.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNM EBT WN0519-315 ขนาด 194
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ข้อต่อเพลาแบบ One-Part Design มาพร้อม Brake Drum ตามมาตรฐาน DIN 15431
- ใช้ Elastomer Insert เพื่อลดแรงกระแทก การสั่นสะเทือน และเสียงรบกวน
- การรวมเบรกในตัวช่วยให้สามารถควบคุมการหยุดและชะลอการหมุนของเครื่องจักรได้อย่างแม่นยำ
- รองรับการชดเชยการเยื้องศูนย์ทั้งเชิงรัศมี มุม และแกนเล็กน้อย
- เหมาะกับงานที่ต้องการความแข็งแรงสูง การถ่ายทอดแรงบิดแม่นยำ และความปลอดภัยจากการหยุดเครื่อง
ข้อมูลการติดตั้ง
- การติดตั้งง่าย เพียงสวม hub ลงบนเพลาและขัน clamping ให้แน่น
- สามารถเปลี่ยนชิ้นส่วน elastomer insert ได้โดยไม่ต้องถอด hub ทั้งชุด
- ควรตรวจสอบเพลาให้สะอาดและตรงศูนย์ก่อนติดตั้ง เพื่อให้การทำงานราบรื่น
- การออกแบบแบบชิ้นเดียวพร้อม brake drum ในตัวช่วยลดขั้นตอนการประกอบและจัดศูนย์
การใช้งาน
- เหมาะสำหรับ เครื่องจักรที่ต้องการเบรกแบบแม่นยำ เช่น ระบบลำเลียงหรือเครื่องจักรอัตโนมัติ
- ใช้ในมอเตอร์ ระบบส่งกำลัง และเครื่องจักรอุตสาหกรรมที่ต้องควบคุมการหยุดอย่างปลอดภัย
- เหมาะกับงานที่ต้องการการถ่ายทอดแรงบิดต่อเนื่องและลดแรงกระแทก
- ลดแรงสั่นสะเทือนและเสียงรบกวน พร้อมความสามารถในการหยุดเครื่องอย่างแม่นยำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WN0519-315 |
| Size mm | 194 |
| A mm | 315 |
| SB mm | 118 |
| TKNpb2) Nm | 1050 |
| TKNpb2) Nm | 1650 |
| TBR4) Nm | 2750 |
| nmax 1/min | 2700 |
| d1kmax mm | 85 |
| d2kmax mm | 85 |
| D1 mm | 194 |
| D2 mm | 138 |
| D4 mm | 140 |
| C1 mm | 100 |
| CB mm | 16,5 |
| L mm | 203,5 |
| L2 mm | 62,5 |
| L3 mm | 62 |
| E mm | 3,5 |
| FE mm | =+/- 1,5 |
| GWBS1) kg | 30,8 |
| GWub kg | 44,7 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Elastomer Jaw Coupling (ข้อต่อเพลายางอีลาสโตเมอร์) |
| รุ่น | TNM EBT |
| ลักษณะ | ดีไซน์ชิ้นเดียว (One-part design) พร้อม Brake Drum ตามมาตรฐาน DIN 15431 |
| การยึด | ฮับชิ้นเดียว ล็อกเพลาอย่างมั่นคง พร้อมวงเบรกแบบ Drum |
| วัสดุยาง | ยางอีลาสโตเมอร์คุณภาพสูง รองรับแรงบิด ลดแรงสั่นสะเทือนและแรงกระแทก |
| คุณสมบัติการทำงาน | ถ่ายทอดแรงบิดได้แม่นยำ ลด Backlash พร้อมฟังก์ชันเบรกตามมาตรฐาน DIN |
| การติดตั้ง | ติดตั้งง่าย ปรับตำแหน่งสะดวก และถอดประกอบง่าย |
| การใช้งาน | ใช้กับมอเตอร์, ปั๊ม, เกียร์, และเครื่องจักรที่ต้องการการเชื่อมต่อเพลาแบบสมดุล พร้อมระบบเบรก |
| คุณสมบัติเด่น | ให้ความสมดุลสูง ลดแรงสั่นสะเทือนและเสียงรบกวน ป้องกันการสึกหรอของเพลา และรวมระบบเบรกแบบ Drum |
